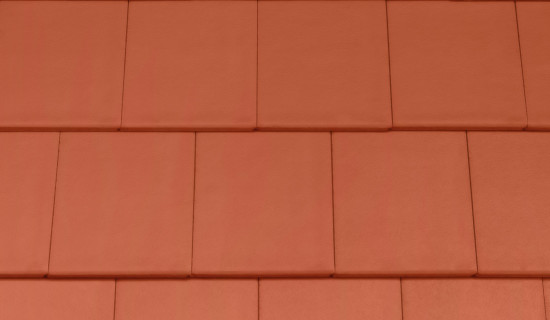

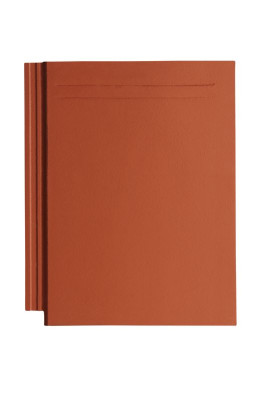

KAPSTADT

Linijski

Moderne, jasne linije do prekrivenog bočnog utora
Dvostruki žljebovi za vodu nude dodatnu zaštitu od prodora kiše
Nisko postavljeni bočni utor s fugom otvorenom prema gore (potrebno je polaganje u pomaknutim redovima za pola crijepa u skladu s propisima ZVDH-a)
Stabilni potporni elementi na ovjesnom nosu za smanjivanje nakupljanja vode na krovnoj letvi
Naglašena rebra u podnožju smanjuju prodor snijega ili kiše nošene vjetrom
Potpuno zatvoren rub podnožja čak i u području bočnog utora
Dobitnik nagrade za arhitekturu TRENDS Award 2013.

Tehnièki podaci

Dimenzije(cca.)	334 x 420 mm (milimetar )
Min.pokrovna širina(cca.)	300 mm (milimetar )
Srednja pokrovna širina(cca.)	300 mm (milimetar )
Maks.pokrovna širina(cca.)	300 mm (milimetar )
Min.letvanje(cca.)	310 mm (milimetar )
Letvanje preporučeno(cca.)	325 mm (milimetar )
Maks. letvanje(cca.)	340 mm (milimetar )
min. utrošak crijepa (cca.)	9.8 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	10.2 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	10.7 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	4.9 kg/kom (kilograma po komadu)
Masa po m²(cca.)	50 kg/m² (kilogram po metru kvadratnom )
BETON I VLAKNO CEMENT	36 komad

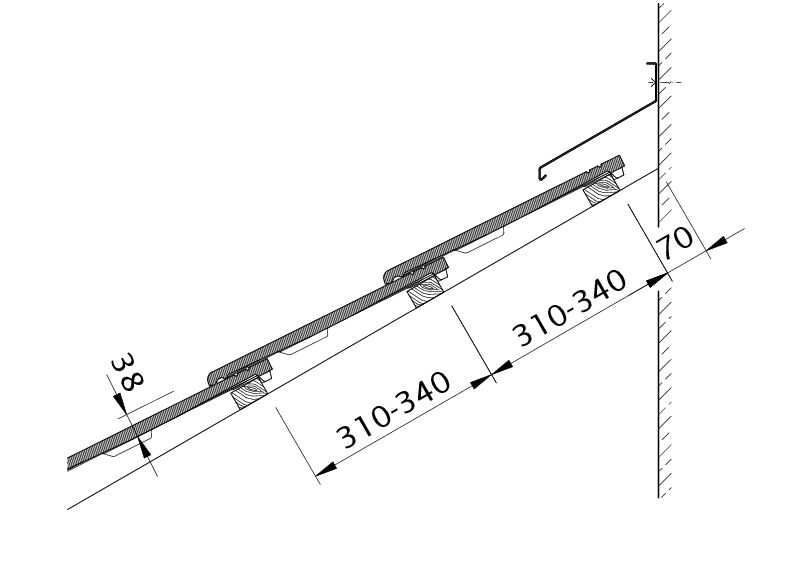

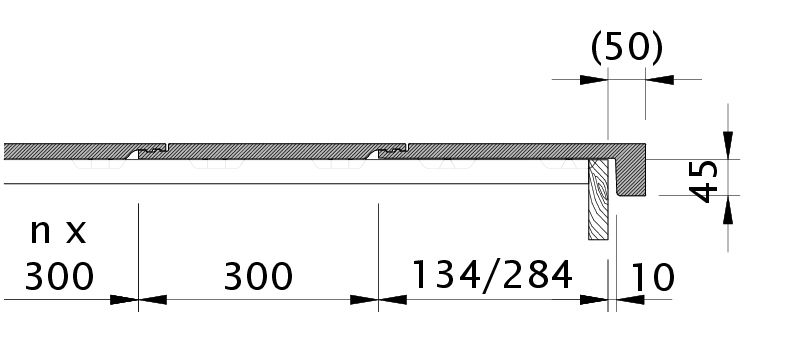

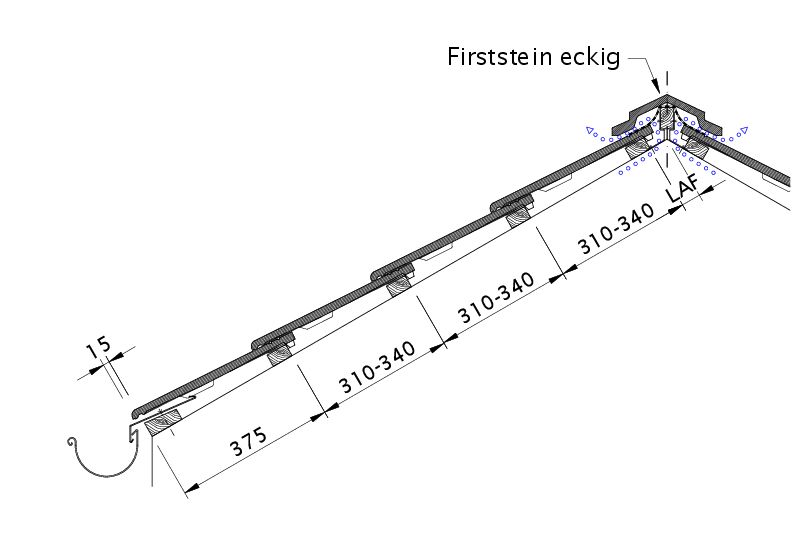

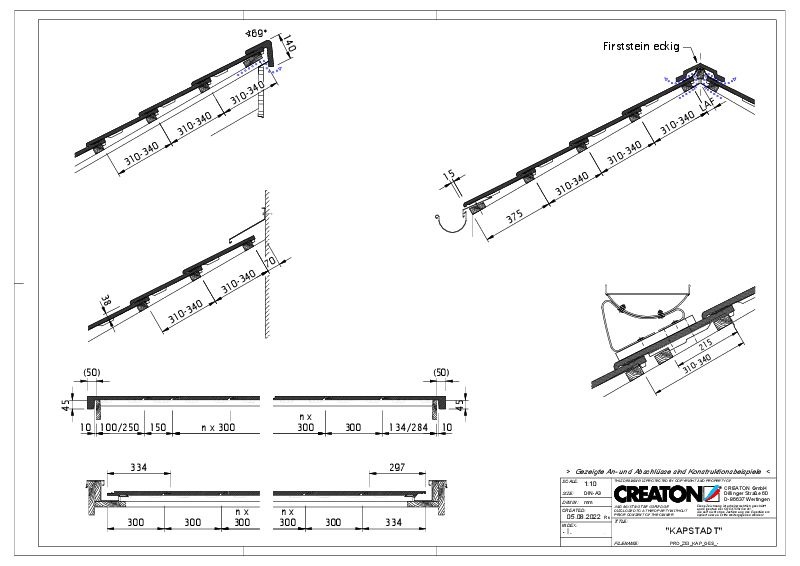

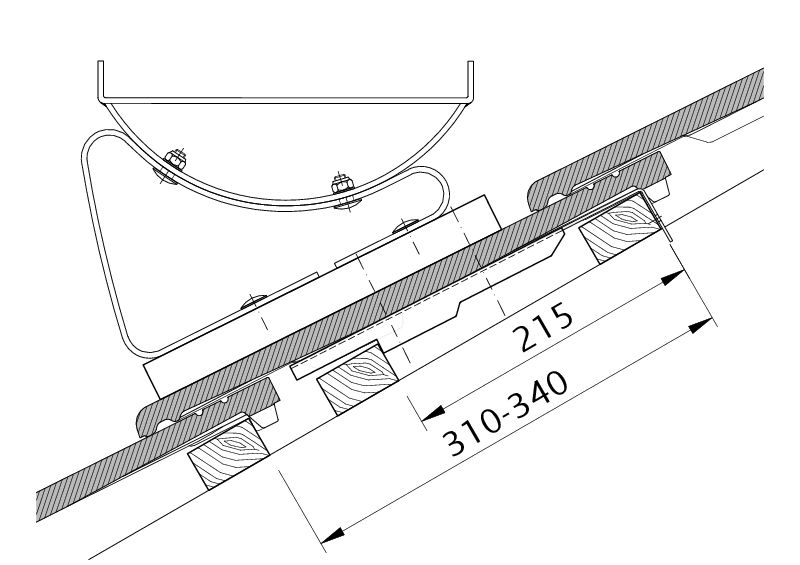

Tehnièki crteži

Aplikacije

Dodatne mjere prema specifikacijama proizvođača CREATON
21 ° (stupanj temperature)	BETON I VLAKNO CEMENT
≥21 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥19 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥19 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥17 ° (stupanj temperature)	Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥10 ° (stupanj temperature)	Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
-	Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

Prikazani tehnički crtež samo je primjer.

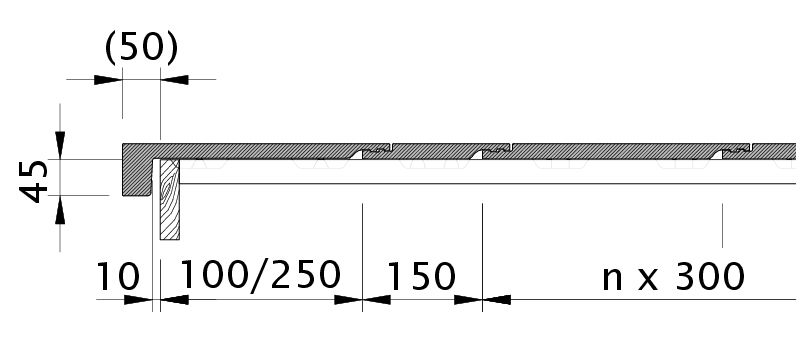

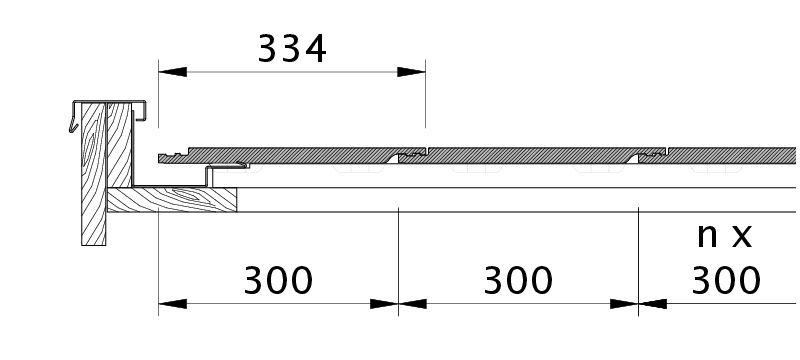

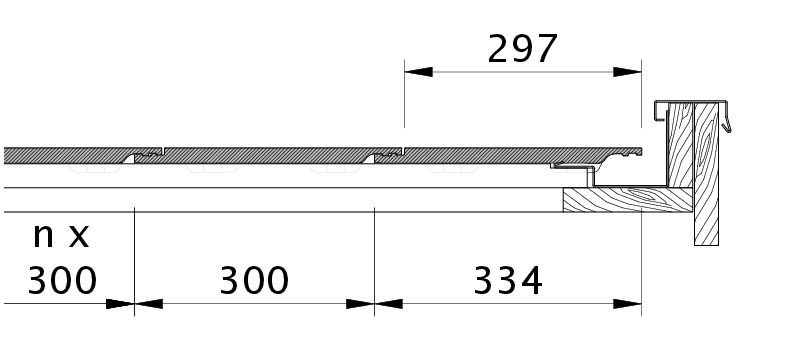

Prema pravilima udruge njemačkih krovopokrivača (ZVDH) za rubne crijepove, razmak između unutarnjeg ruba i vanjskog ruba zabatnog zida ili obloge mora biti najmanje 1 cm.

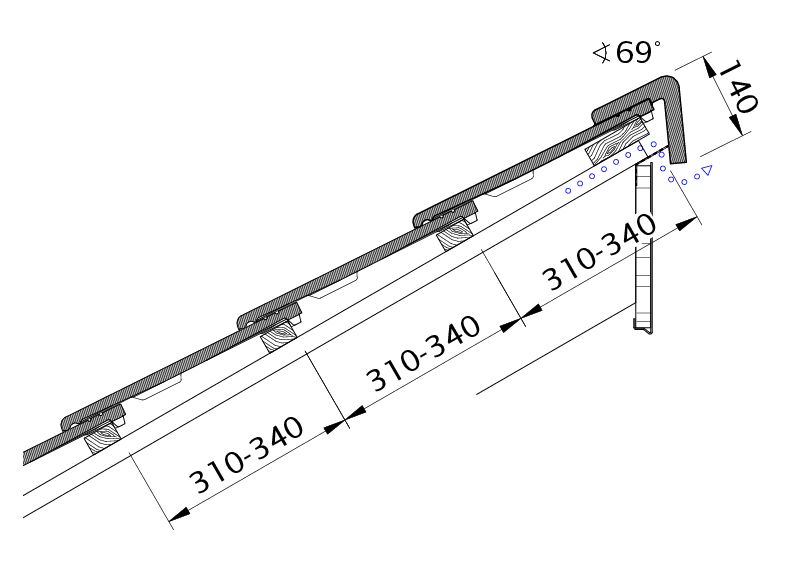

Razmak letvi u odnosu na crijep ovisi o nagibu krova.
Dozvoljeno je jedino pokrivanje s preklapanjem
Please consider the sample letter for the standard CREATON roof pitches.
If dust is created by cutting the stones, make sure that any residue created by this must be removed and disposed of immediately.

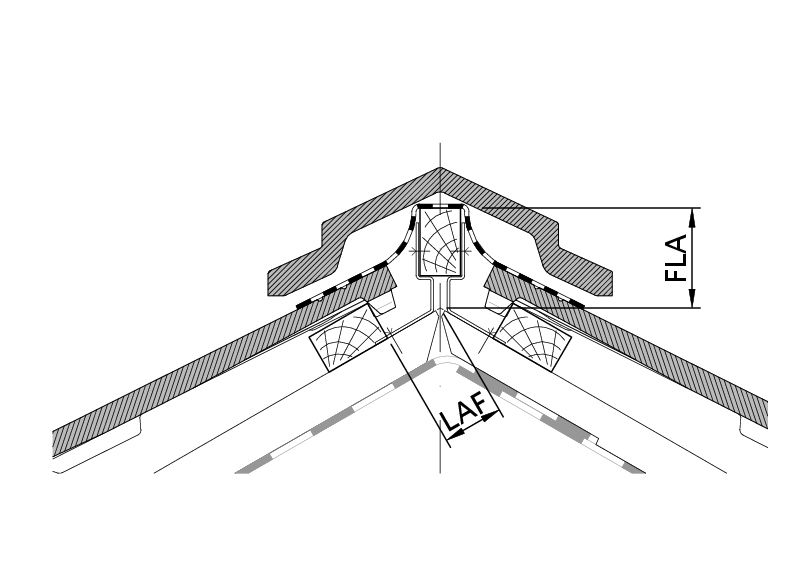

LAF-/FLA vrijednosti

Vrijednosti za LAF-/FLA u mm za letve 30x50
	DN	15°	20°	25°	30°	35°	40°	45°	50°
	LAF	45	45	45	45	45	45	45	45
	FLA	102	92	83	74	68	61	55	48
Vrijednosti za LAF-/FLA u mm za letve 40x60
	DN	15°	20°	25°	30°	35°	40°	45°	50°
	LAF	40	40	40	40	35	35	35	35
	FLA	112	103	94	86	80	75	70	64

Krovna oprema

KAP betonski crijep

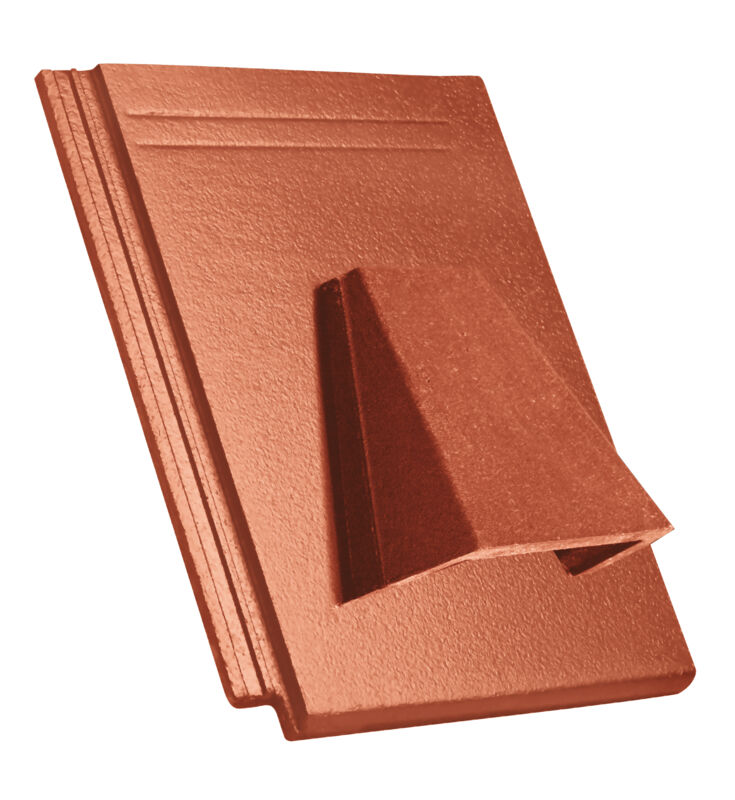

KAP betonski odzračnik

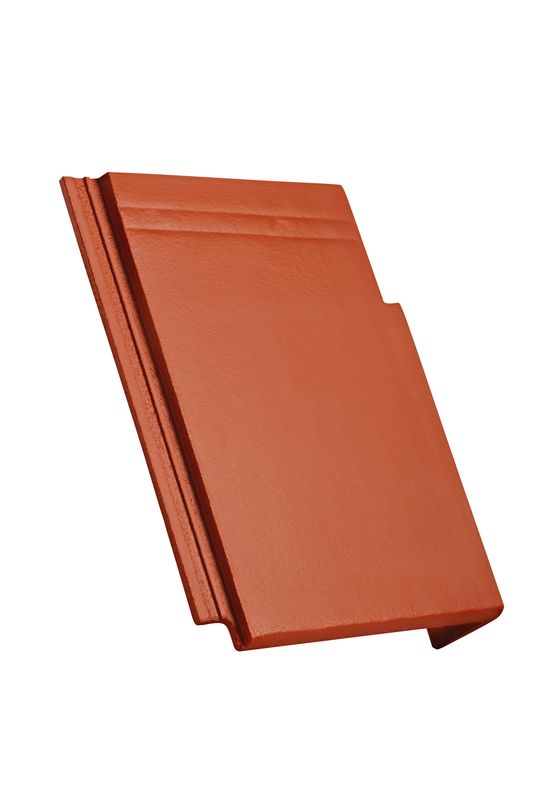

KAP betonski rubni crijep desni 120 mm urez

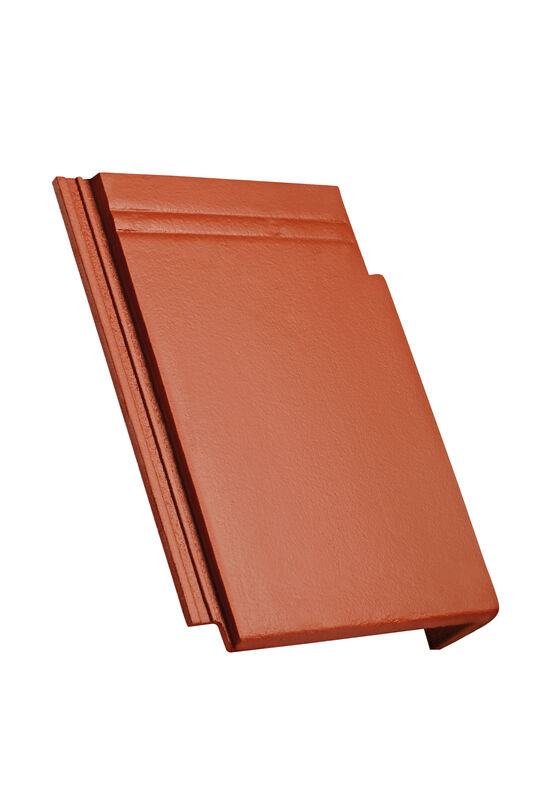

KAP betonski rubni crijep desni 90 mm urez

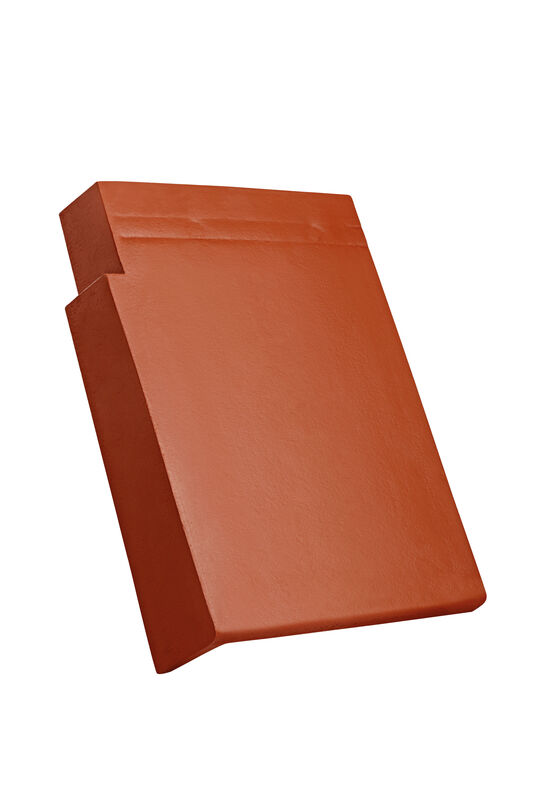

KAP betonski rubni crijep lijevi 90 mm urez

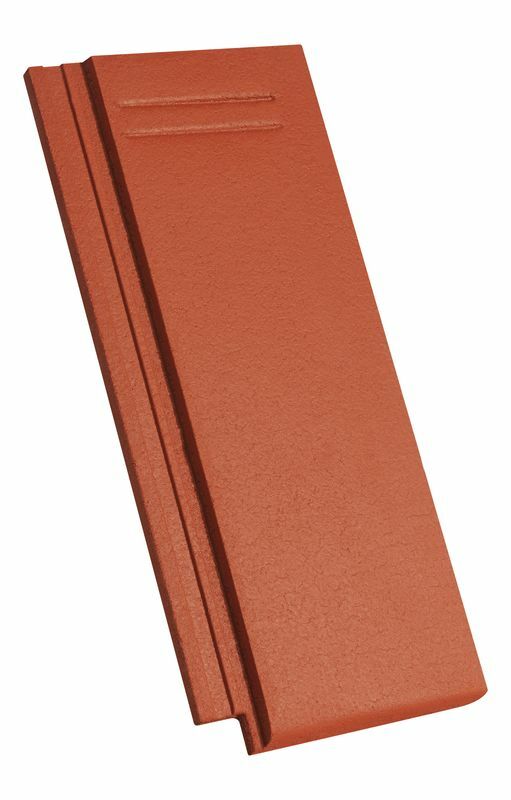

KAP betonski polovica crijepa

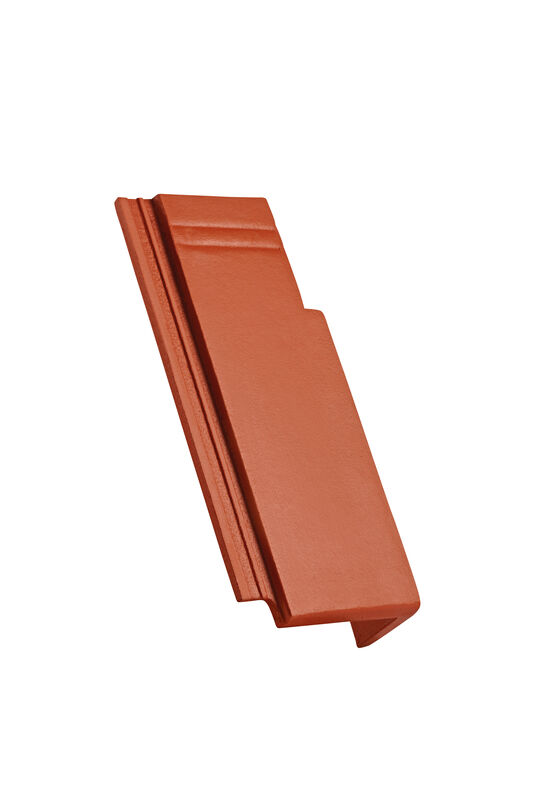

KAP betonski polovicai rubni crijep desni 120 mm urez

KAP betonski polovicai rubni crijep desni 90 mm urez

KAP betonski polovicai rubni crijep lijevi 90 mm urez

KAP betonski polovicai rubni crijep lijevi 120 mm urez

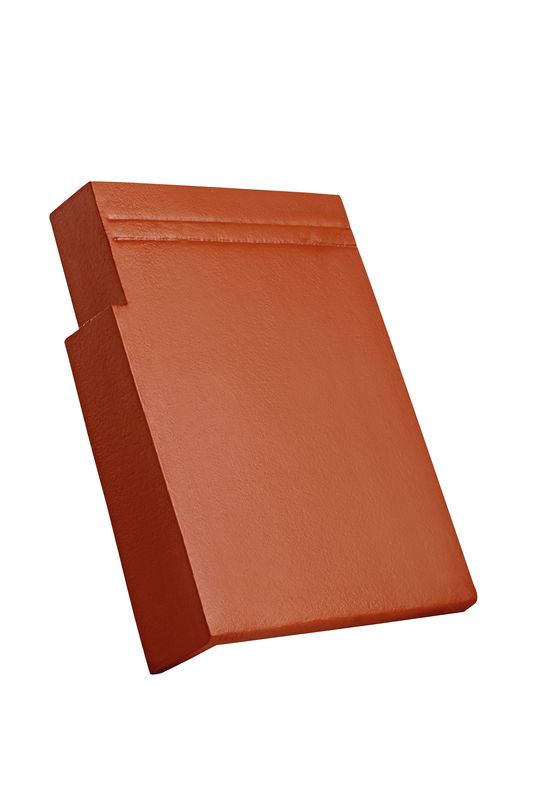

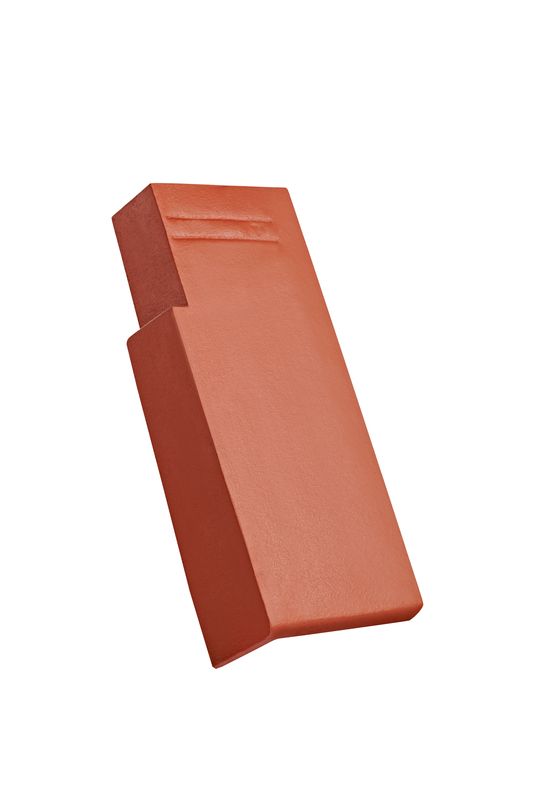

KAP betonski rubni crijep lijevi 120 mm urez

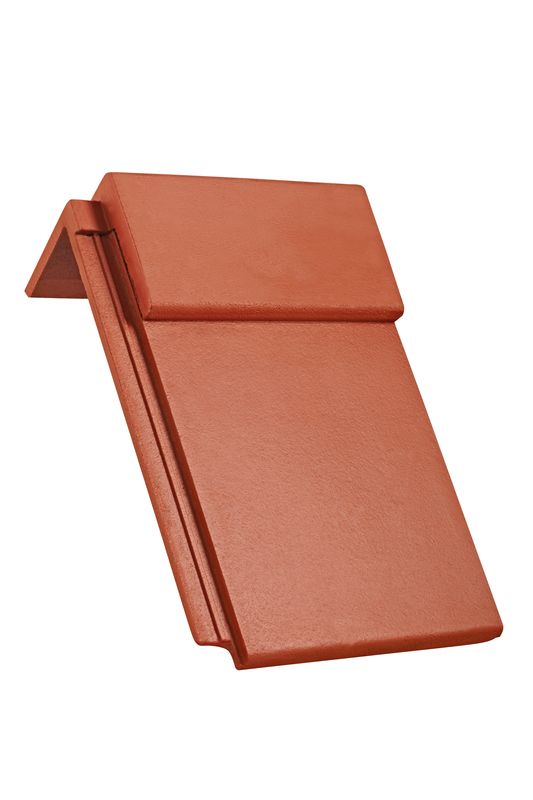

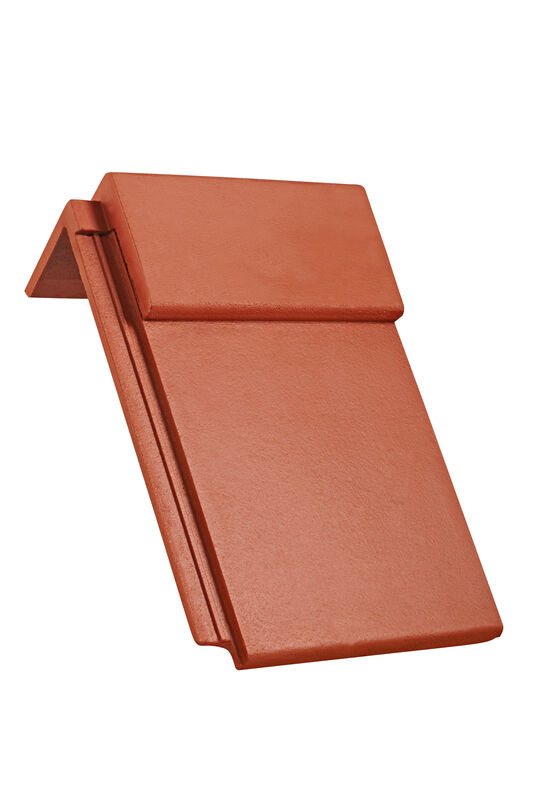

KAP betonska za jednostrešni krov,

KAP betonski polovica crijepa za nadstrešnicu

KAP betonski rubni za jednostrešni krov, crijep desni

Proizvodi za odzračivanje i krovni prodori

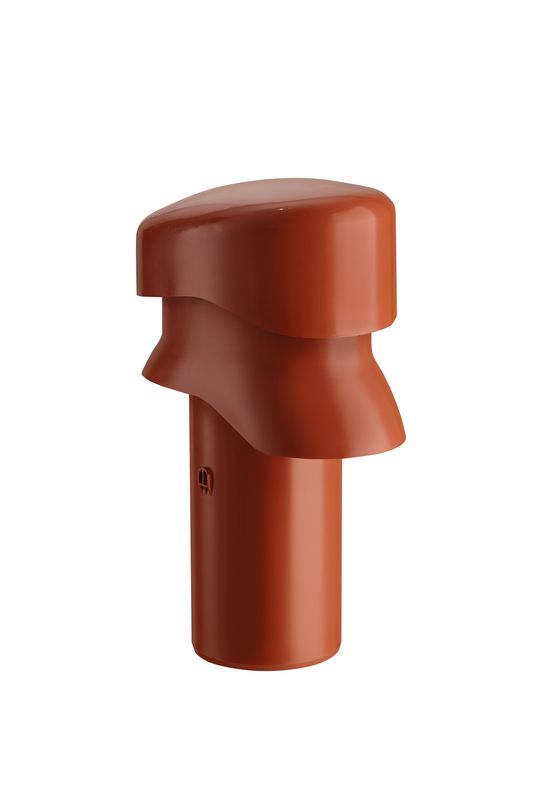

KAP set ravnog oluka vent DN 100

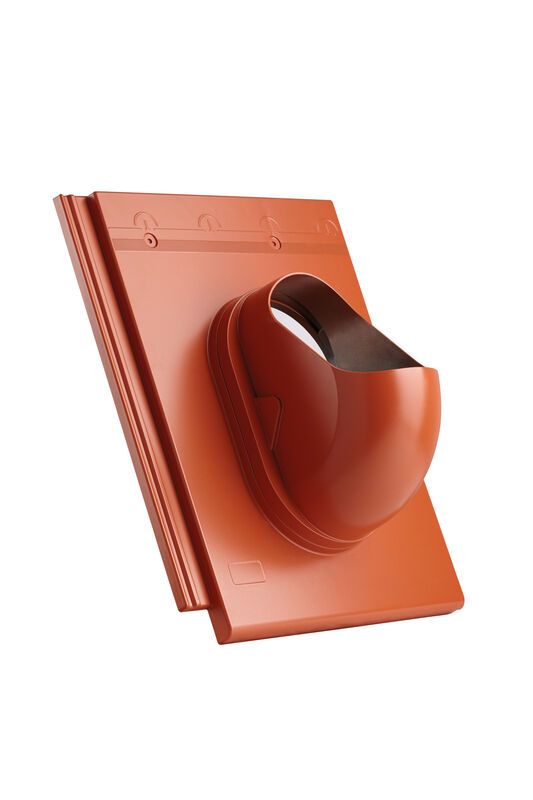

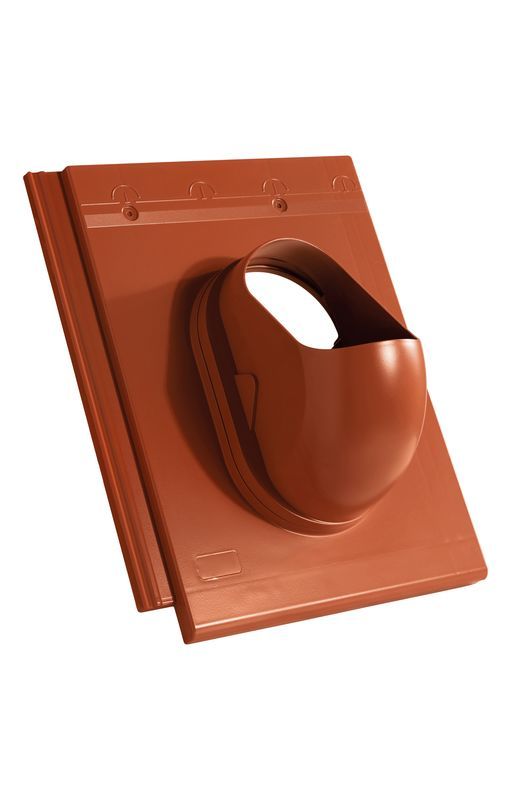

KAP plastična osnovna ploča

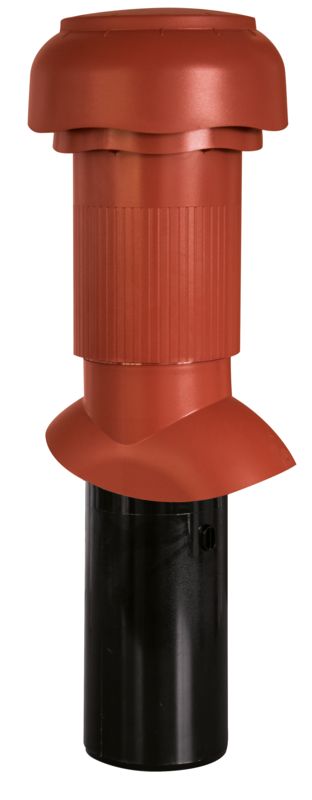

KAP set dužeg oluka vent DN 100

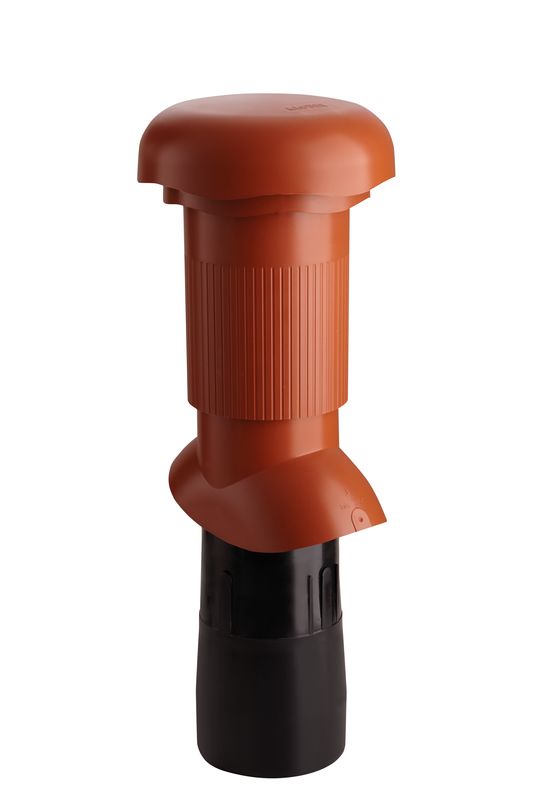

KAP set dužeg oluka vent DN 125

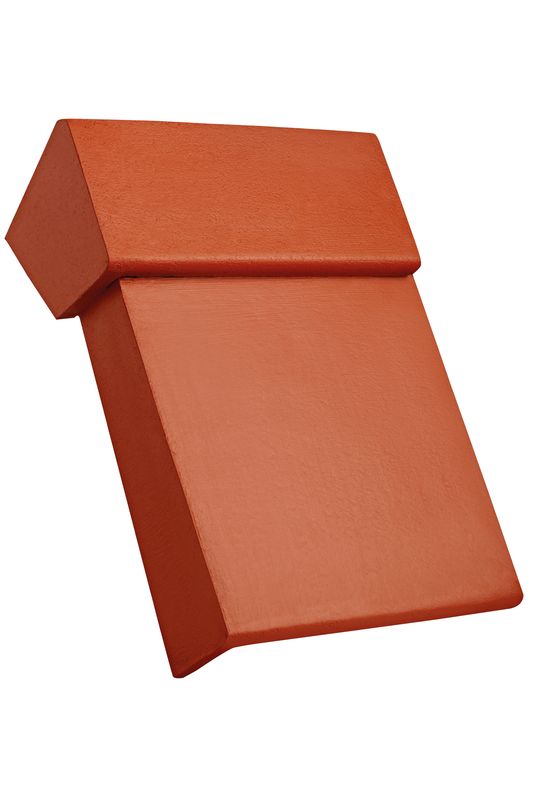

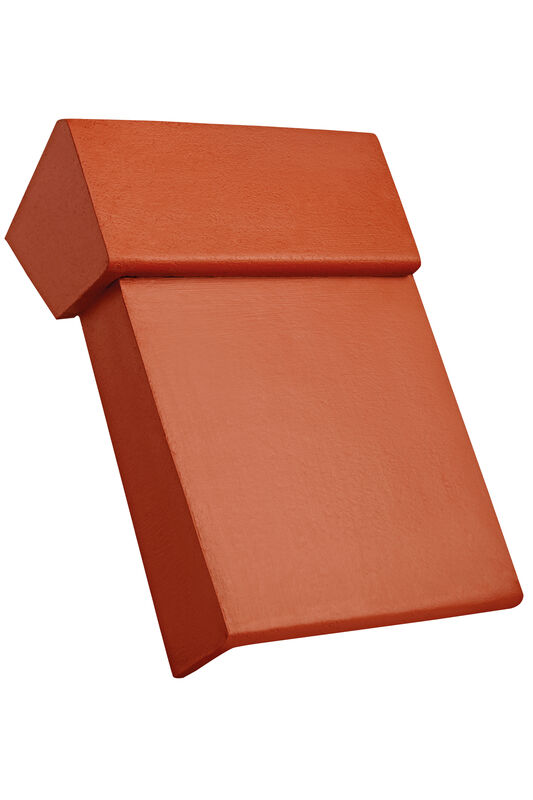

KAP betonski rubni za jednostrešni krov, crijep lijevi

Uni fleksibilno crijevo promjer 125

Odzračna cijev promjer 125

Odzračna cijev promjer 100

Odzračna cijev ravna promjer 100

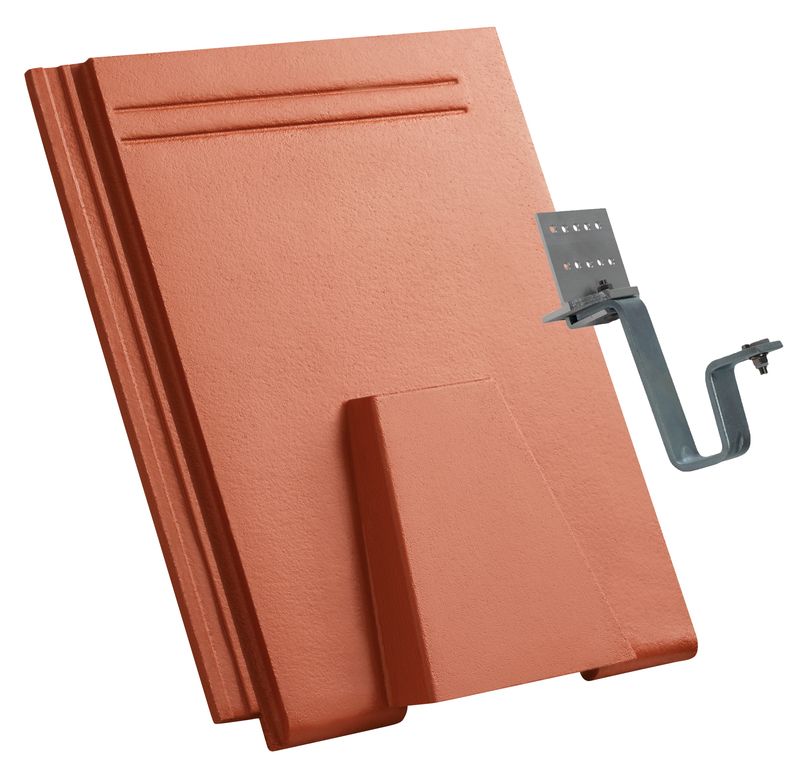

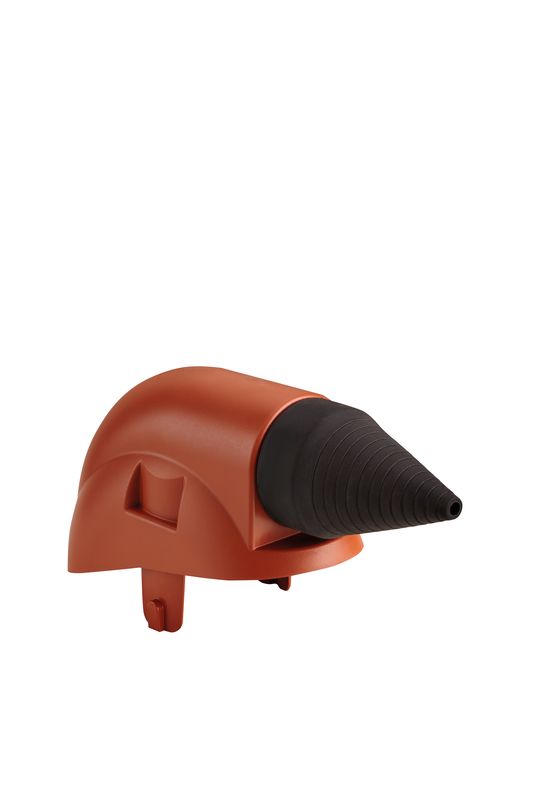

Prolaz za solarni element plastični

Priključak za solarni sustav plastični

Univerzalna kopča za utoreni crijep

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

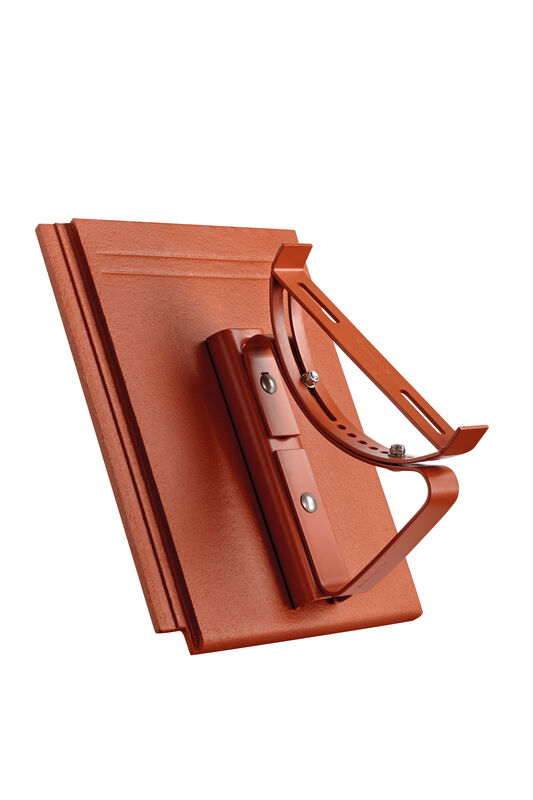

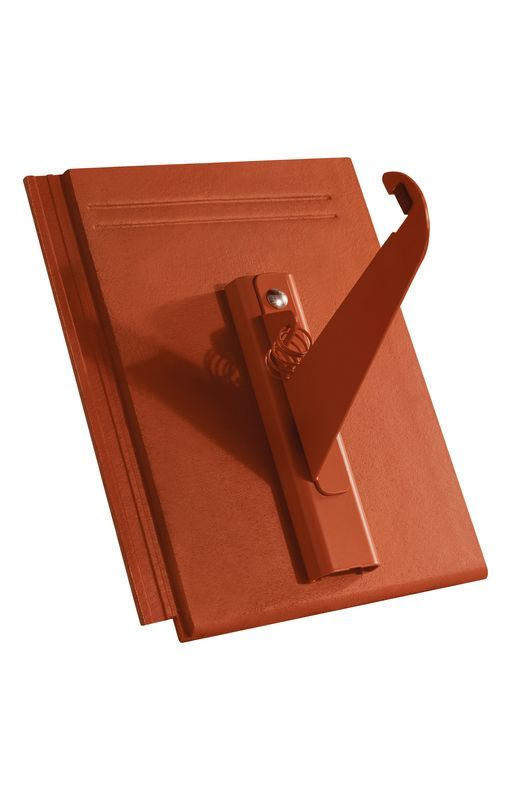

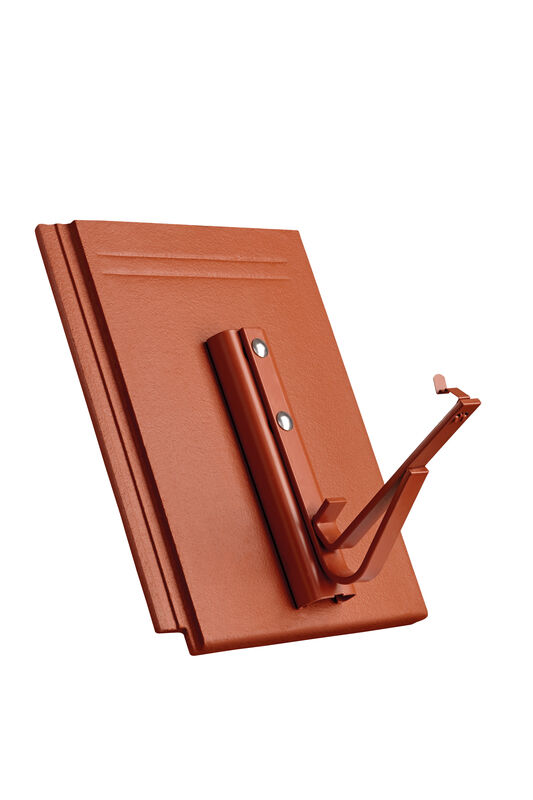

KAP osnovni element za kratku i dugačku rešetku

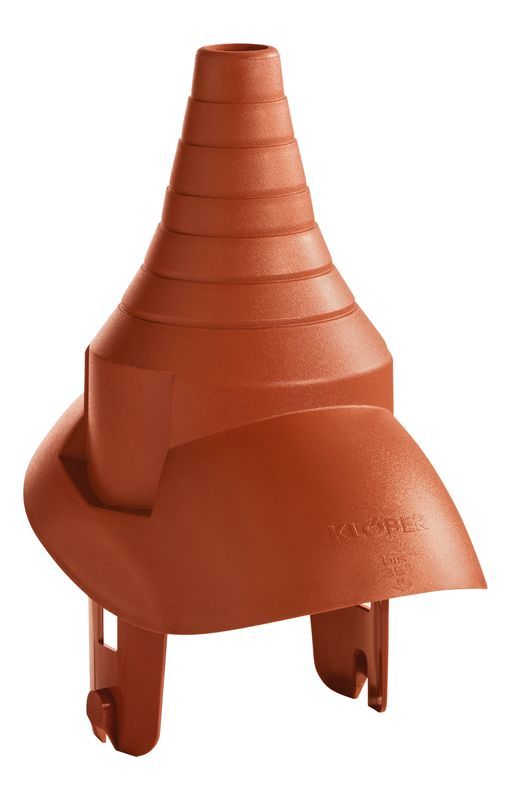

KAP set ulaz za antenu plastični

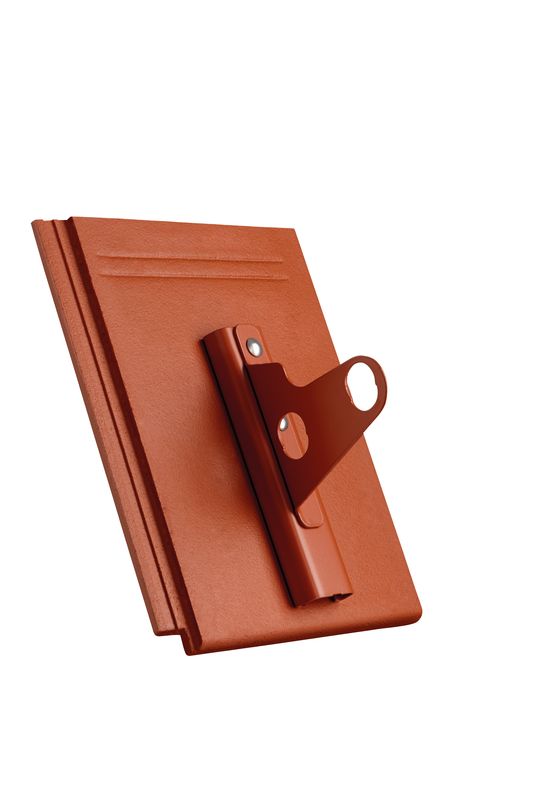

KAP osnovni element sa navojem

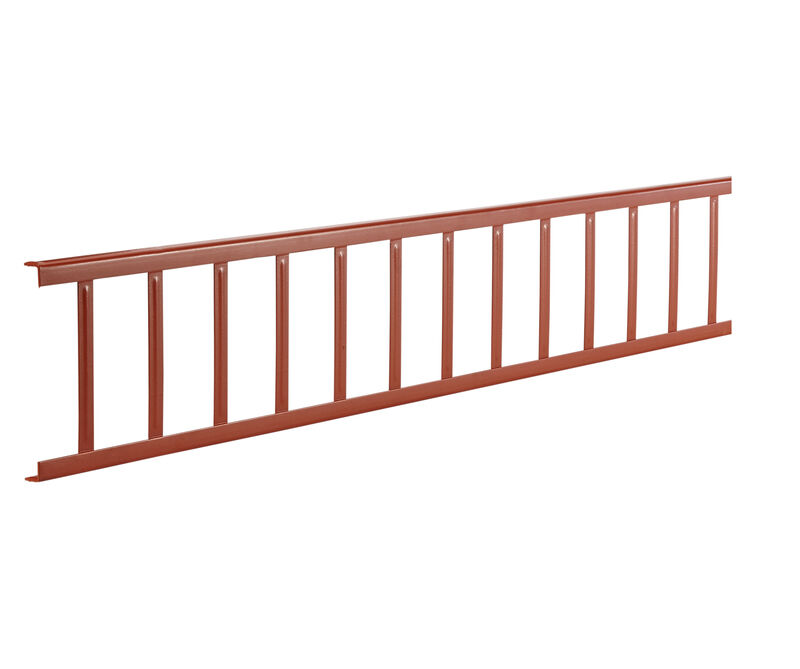

KAP osnovni element za rešetku za zaštitu od snijega

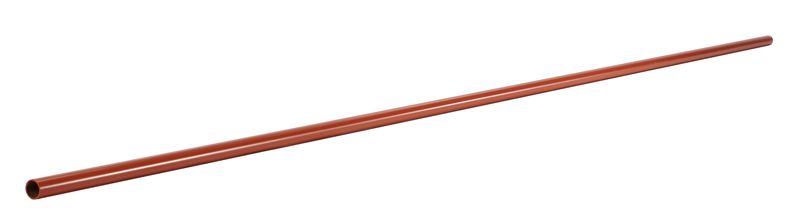

Cijev snjegobran Ø 40 mm dužina 2 m

Poklopac za cijev Ø 32 mm

Cijev snjegobran Ø 32 mm dužina 3 m

MAG aluminijski crijep

KAP betonski rubni za jednostrešni krov, crijep lijevi

Betonsko krovno sljeme i bočni crijep

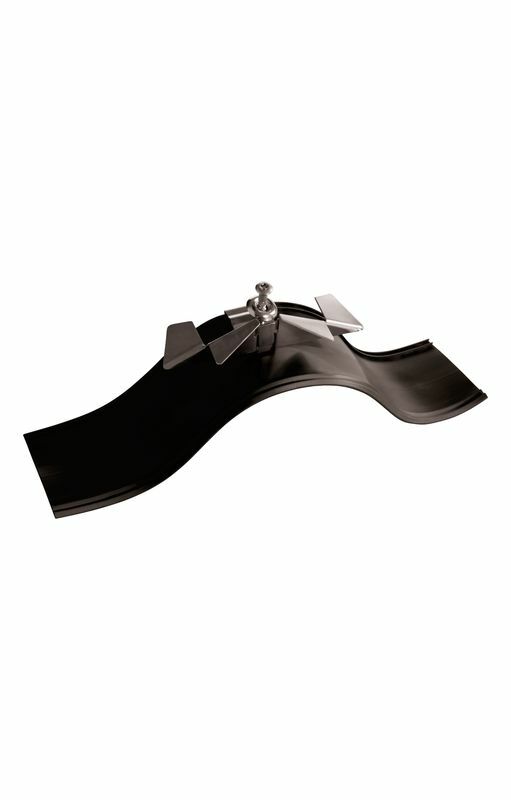

Kopča za sljemenjak alu (VER, HEI, GOE)

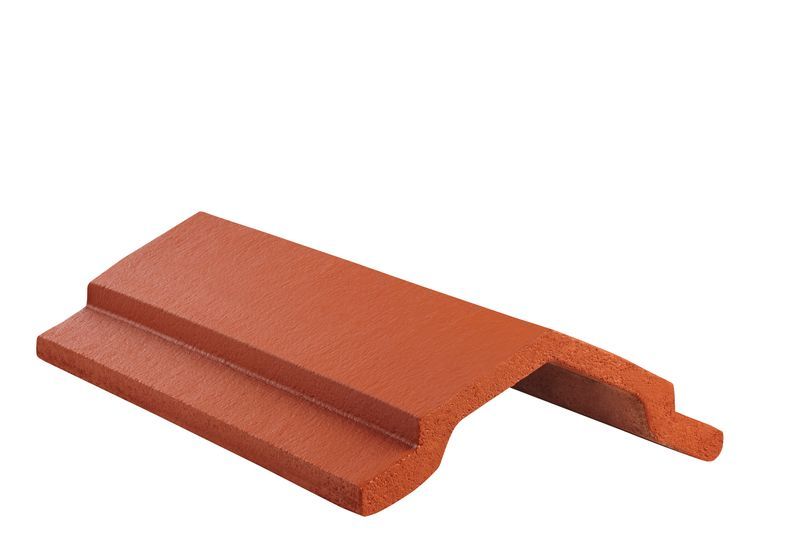

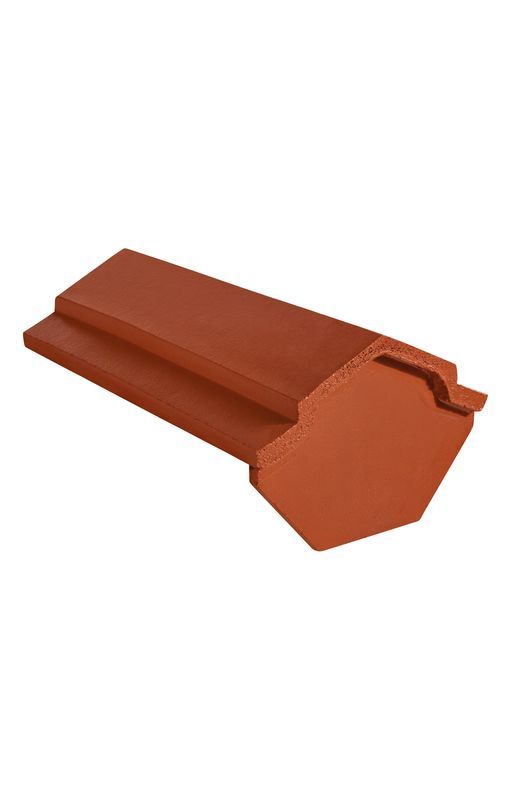

betonski sljemenjak (KAP)

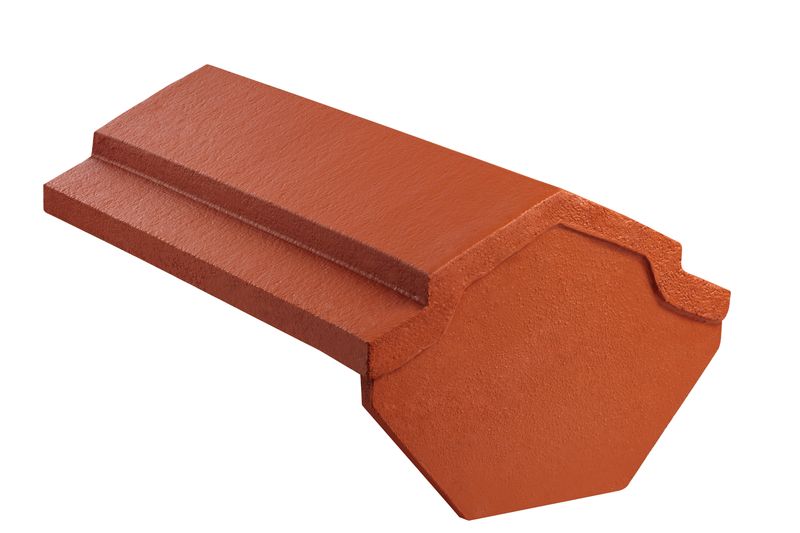

Završni betonski sljemenjak (KAP)

Početno/završna sljemena pločica sa godinom (VER, HEI, GOE)

betonski sljemenjak (VER, HEI, GOE)

Proizvodi za zaštitu od vjetra

Udarna kopča protiv nevremena cink-alu (Strangfalz)

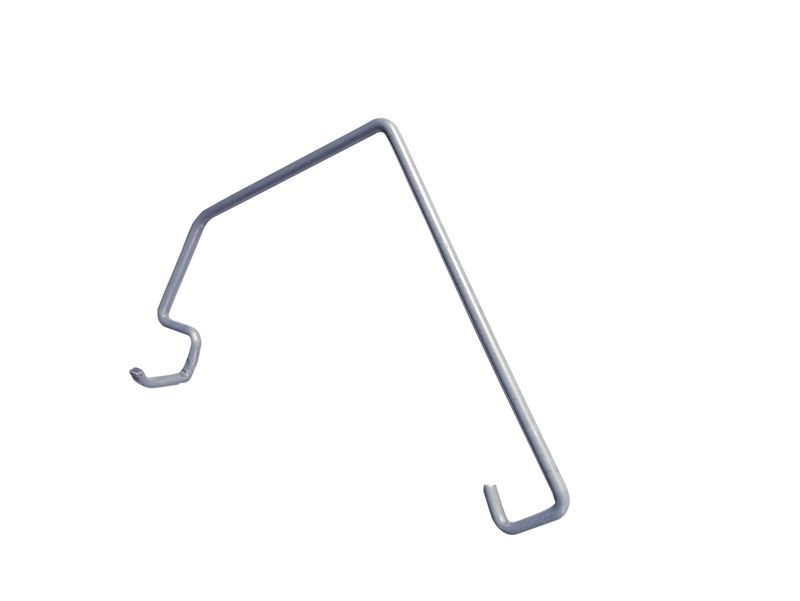

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (VER, HEI, GOE)

Udarna kopča protiv nevremena cink-alu (VER, HEI, GOE)

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Akrilna boja 250 ml

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

Kopča za rezani crijep 17-21 mm

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

Kopča za rezani crijep 10-13 mm

Preuzimanja

Brošure i dokumenti
CAD
Proizvod CAD file KAPSTADT Faechenstein
pdf | 223 kB
dwg | 211 kB
jpeg | 51 kB

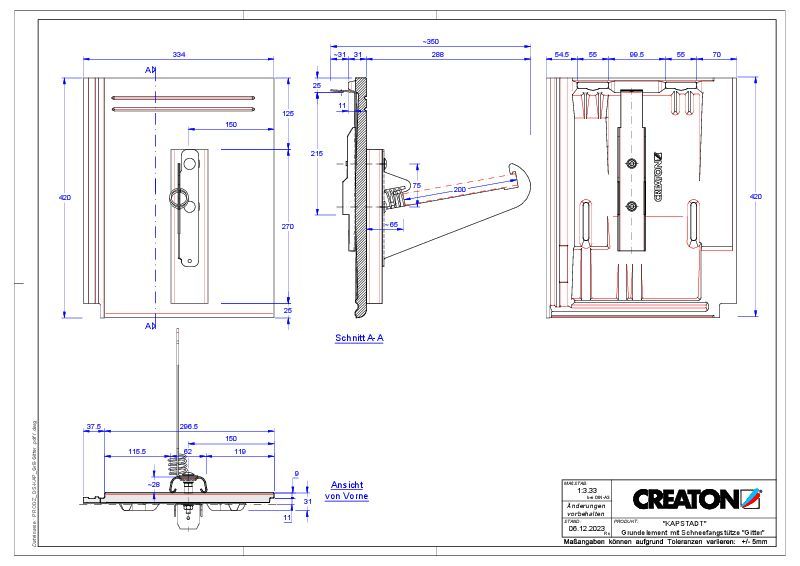

Proizvod CAD file KAPSTADT osnovna ploča Gitter
pdf | 1.1 MB
dwg | 351 kB
jpeg | 60 kB

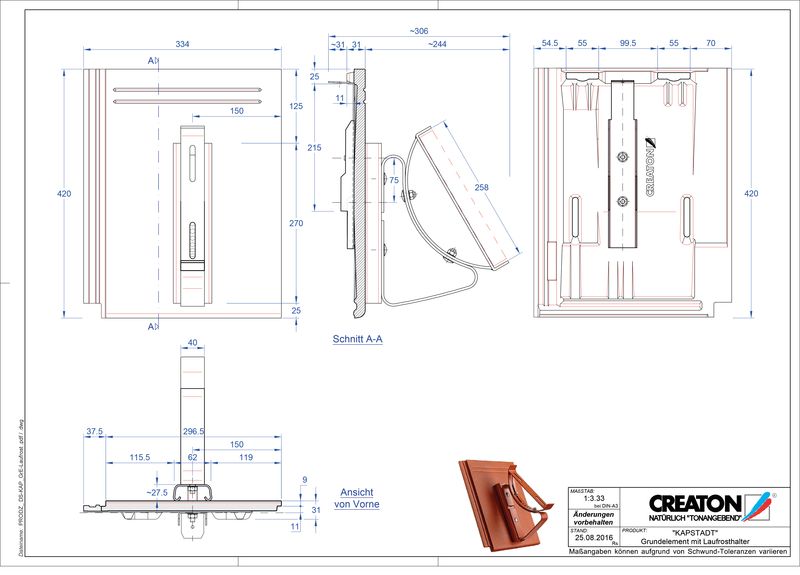

Proizvod CAD file KAPSTADT osnovna ploča Laufrost
pdf | 255 kB
dwg | 219 kB
jpeg | 59 kB

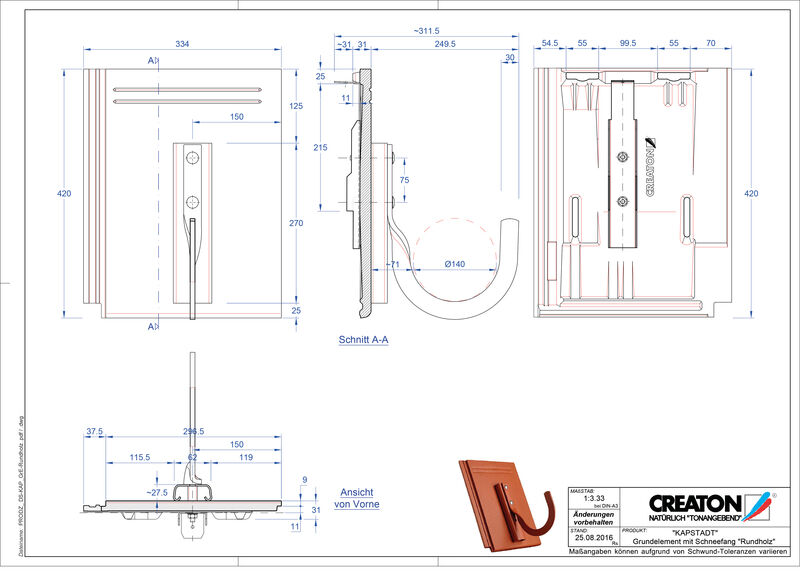

Proizvod CAD file KAPSTADT osnovna ploča Rundholz
pdf | 248 kB
dwg | 216 kB
jpeg | 58 kB

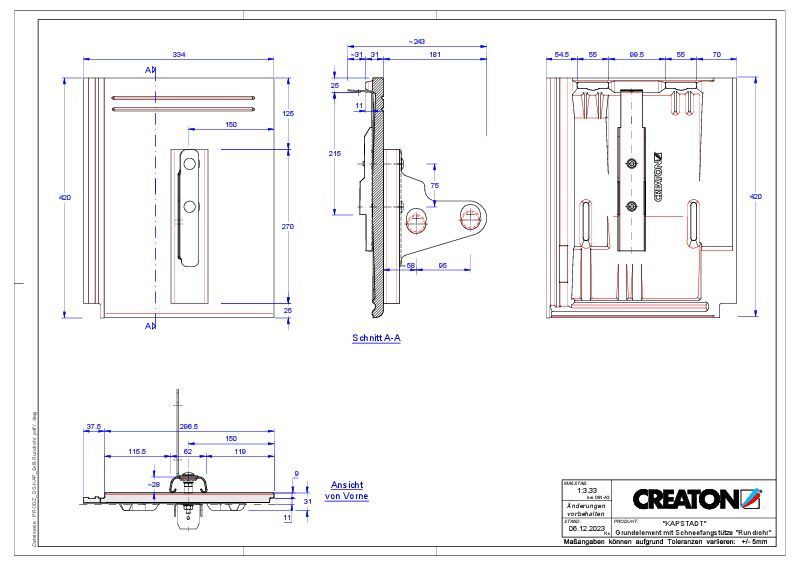

Proizvod CAD file KAPSTADT osnovna ploča Rundrohr
pdf | 1.1 MB
dwg | 285 kB
jpeg | 59 kB

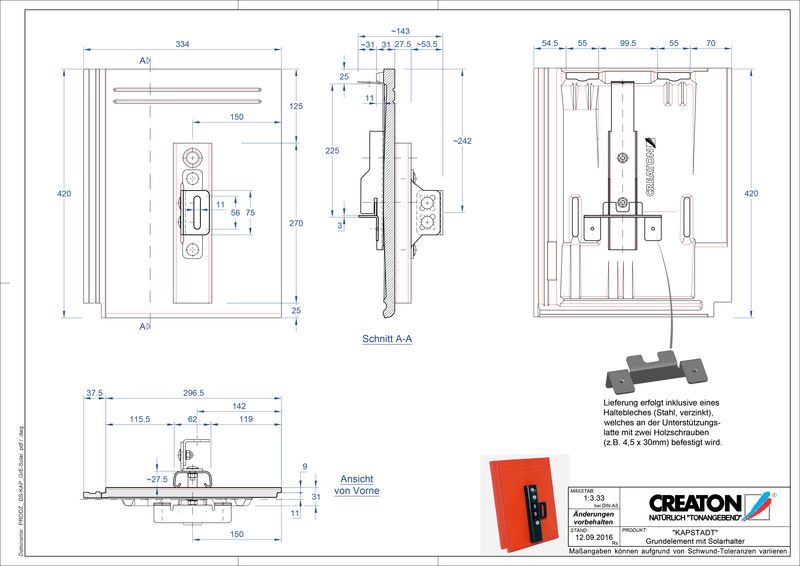

Proizvod CAD file KAPSTADT osnovna ploča Solar
pdf | 260 kB
dwg | 243 kB
jpeg | 63 kB

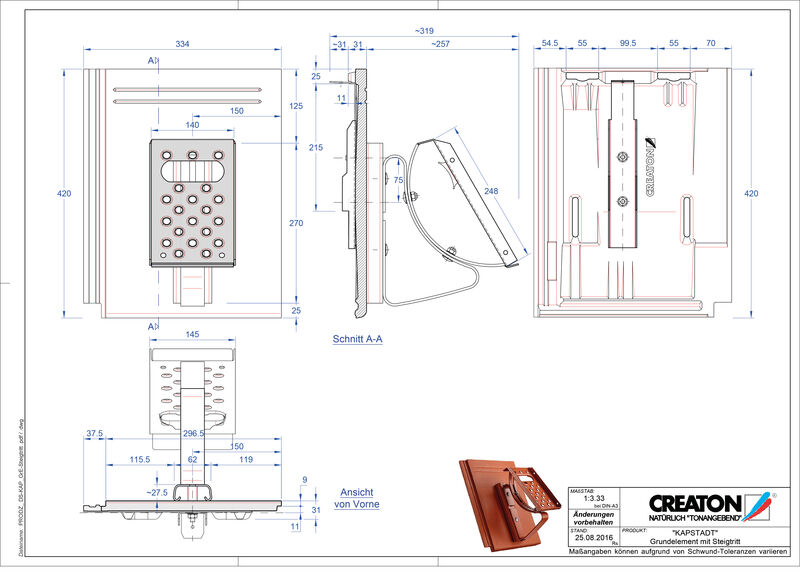

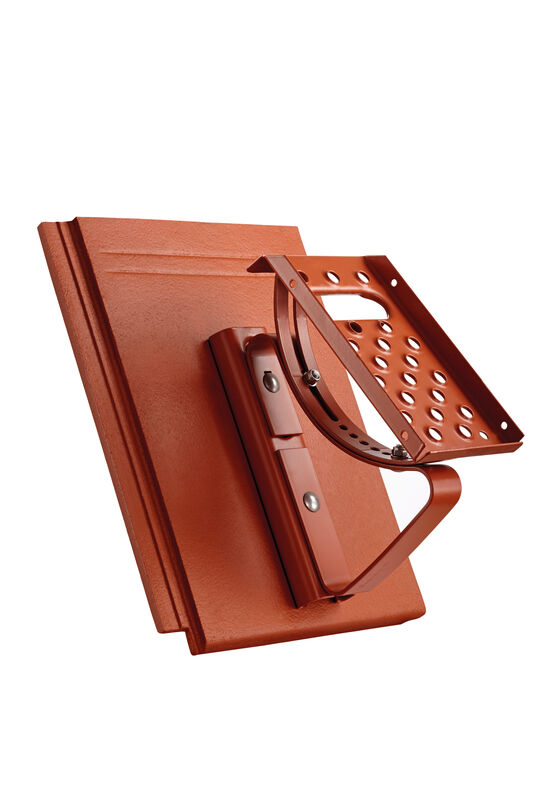

Proizvod CAD file KAPSTADT osnovna ploča Steigtritt
pdf | 296 kB
dwg | 235 kB
jpeg | 64 kB

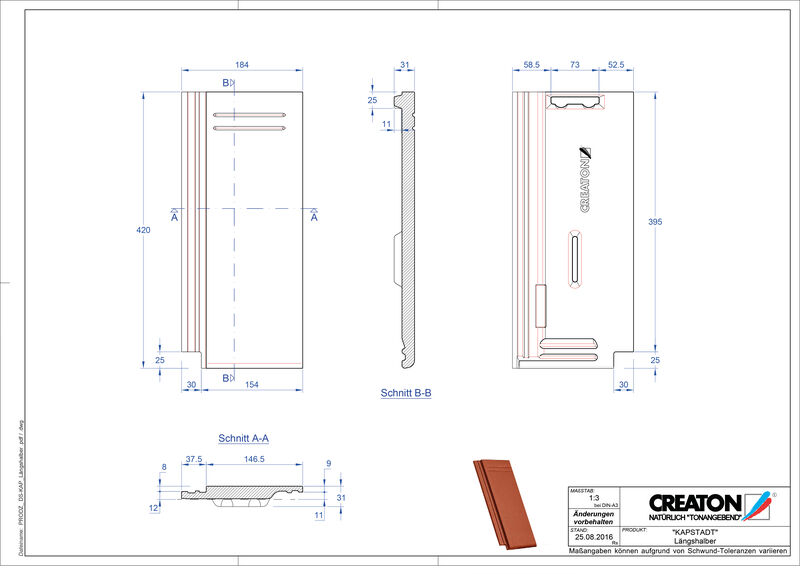

Proizvod CAD file KAPSTADT polovica crijepa Laengshalber
pdf | 229 kB
dwg | 176 kB
jpeg | 43 kB

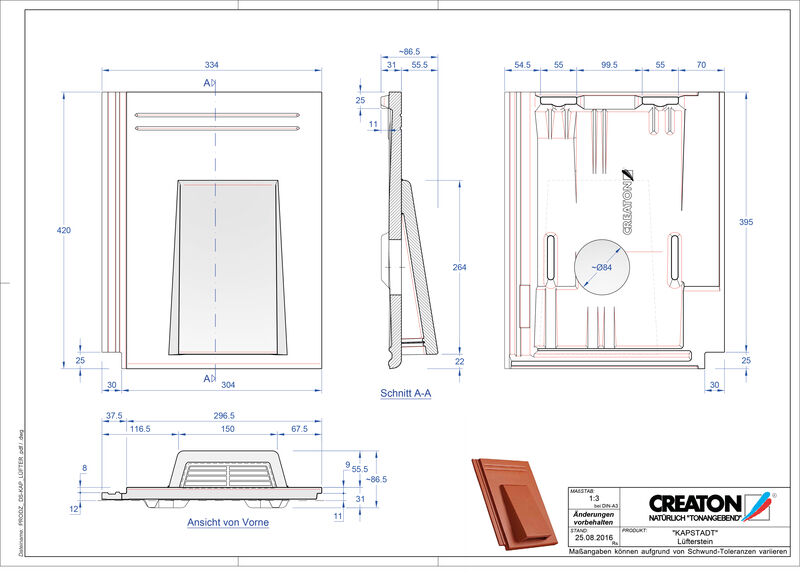

Proizvod CAD file KAPSTADT betonski odzračnik Luefterstein
pdf | 257 kB
dwg | 199 kB
jpeg | 59 kB
Proizvod CAD file KAPSTADT rubni lijevi OGL-120
pdf | 222 kB
dwg | 175 kB
jpeg | 49 kB

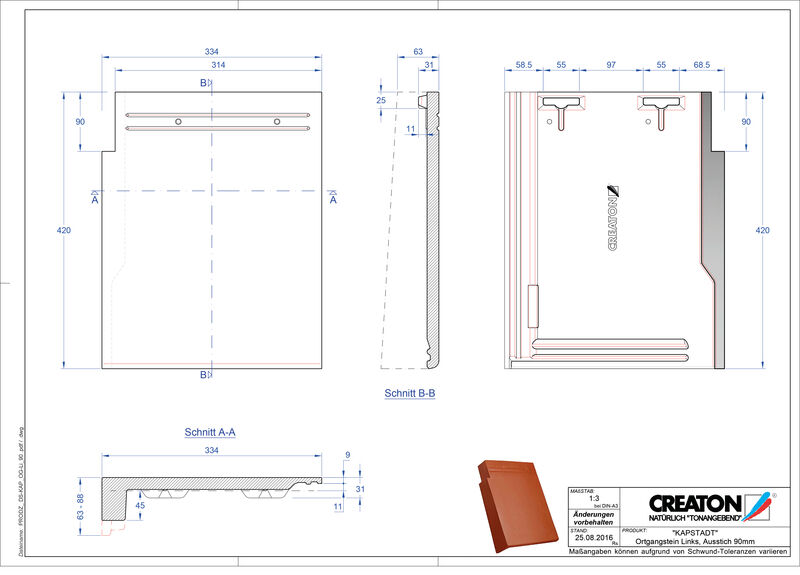

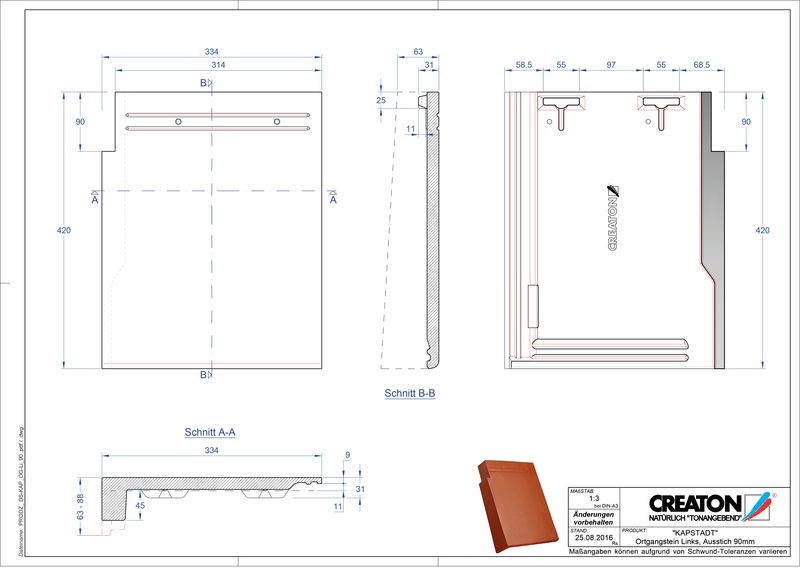

Proizvod CAD file KAPSTADT rubni lijevi OGL-90
pdf | 216 kB
dwg | 175 kB
jpeg | 49 kB

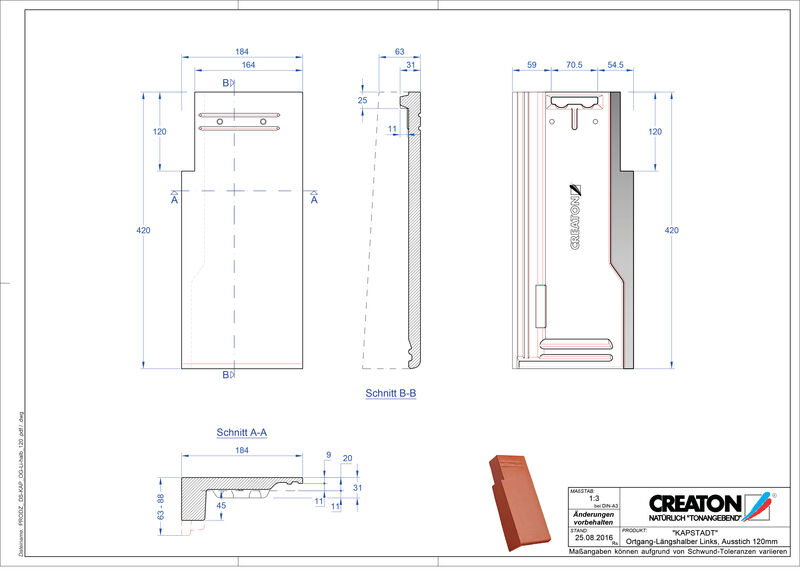

Proizvod CAD file KAPSTADT rubni lijevi OGL-halb-120
pdf | 212 kB
dwg | 173 kB
jpeg | 45 kB

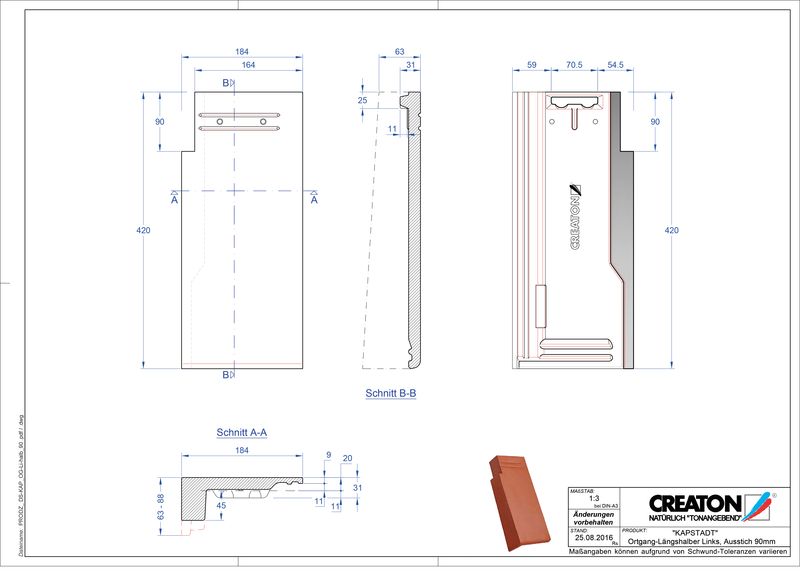

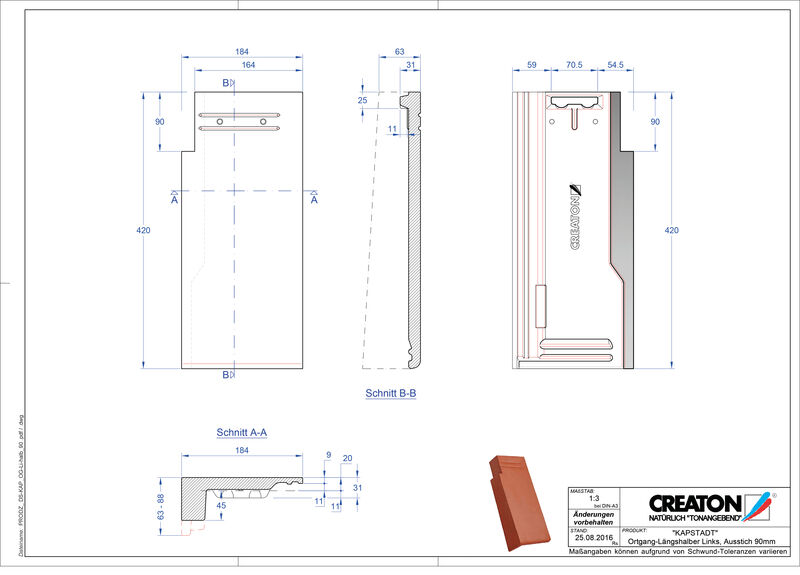

Proizvod CAD file KAPSTADT rubni lijevi OGL-halb-90
pdf | 210 kB
dwg | 174 kB
jpeg | 45 kB

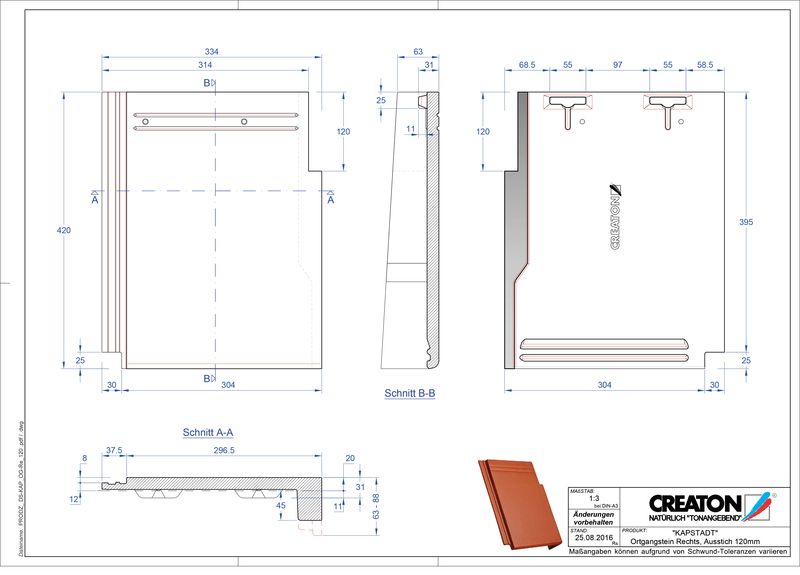

Proizvod CAD file KAPSTADT rubni desni OGR-120
pdf | 220 kB
dwg | 178 kB
jpeg | 51 kB

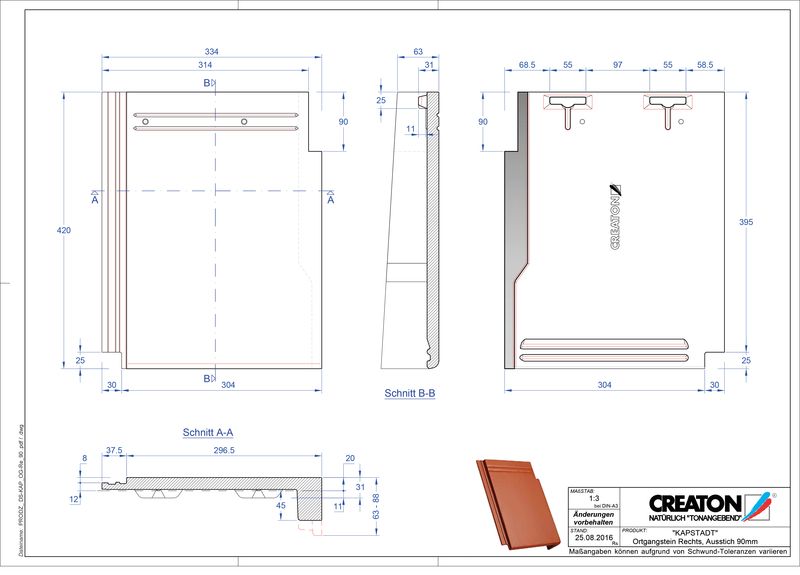

Proizvod CAD file KAPSTADT rubni desni OGR-90
pdf | 226 kB
dwg | 180 kB
jpeg | 51 kB

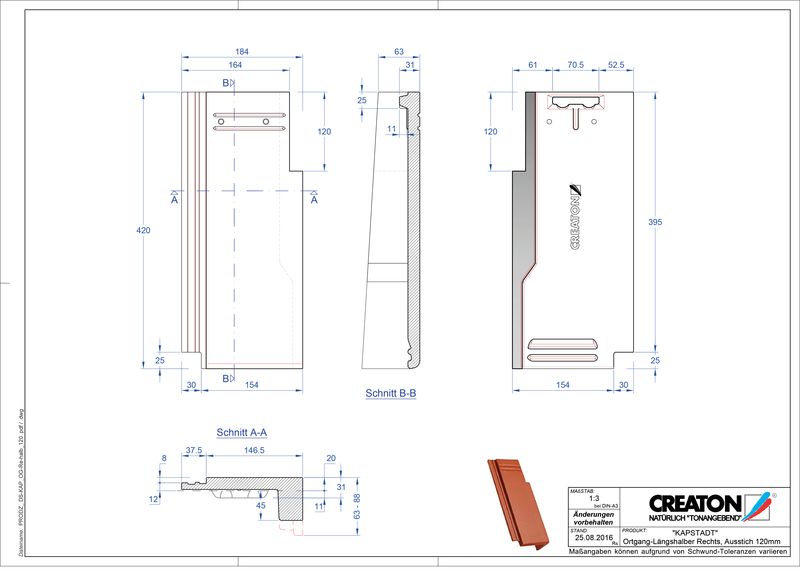

Proizvod CAD file KAPSTADT rubni desni OGR-halb-120
pdf | 213 kB
dwg | 174 kB
jpeg | 47 kB

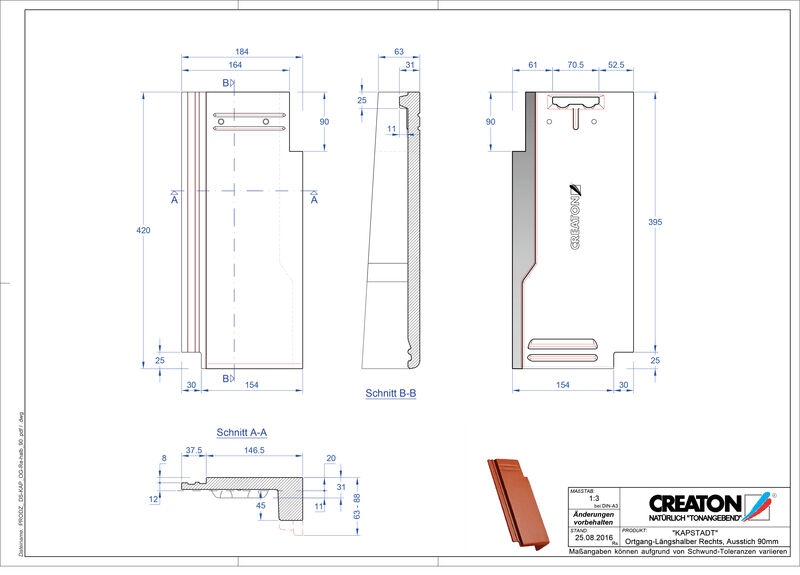

Proizvod CAD file KAPSTADT rubni desni OGR-halb-90
pdf | 217 kB
dwg | 174 kB
jpeg | 47 kB

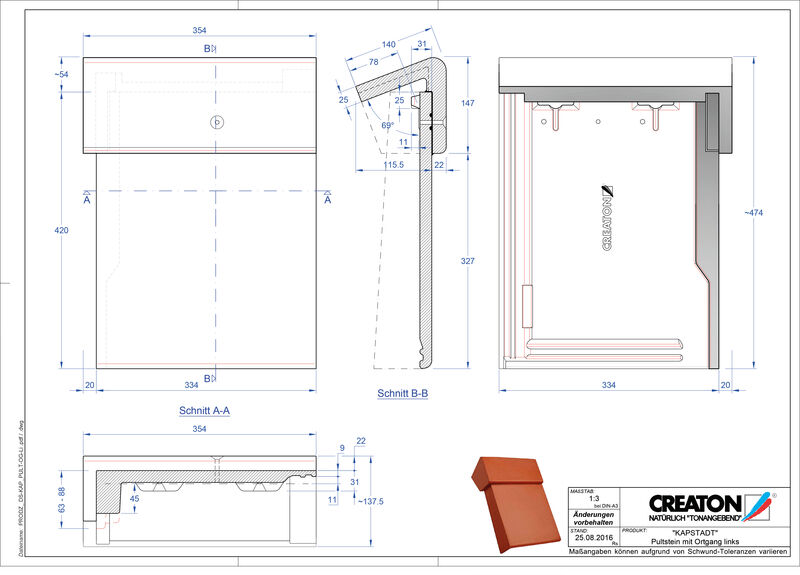

Proizvod CAD file KAPSTADT betonski pult crijep rubni lijevi PultOGL
pdf | 245 kB
dwg | 194 kB
jpeg | 57 kB

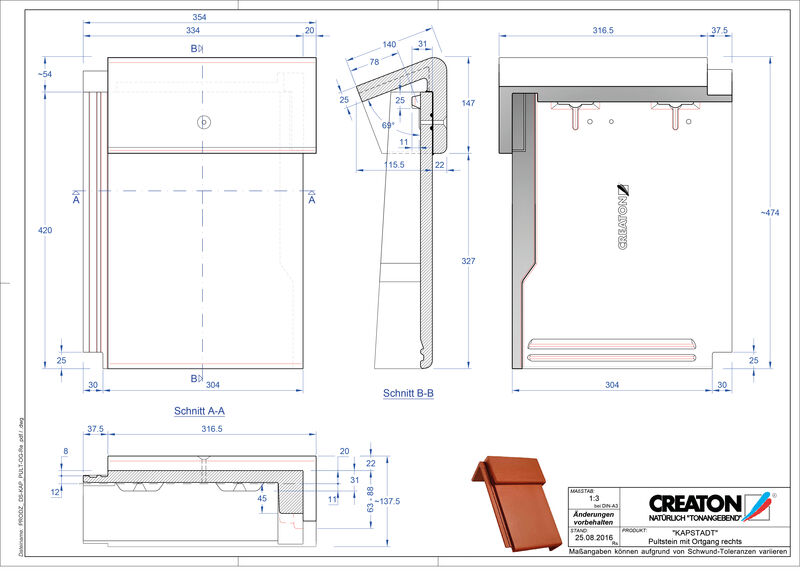

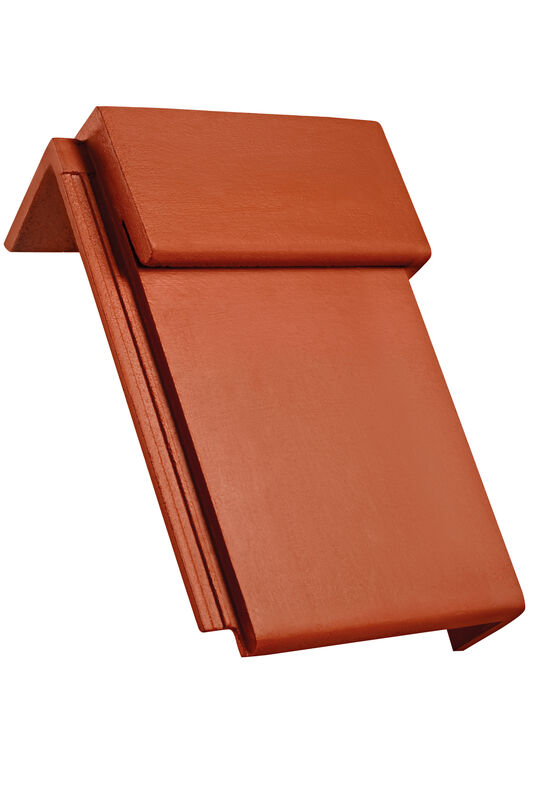

Proizvod CAD file KAPSTADT betonski pult crijep rubni desni PultOGR
pdf | 248 kB
dwg | 197 kB
jpeg | 58 kB

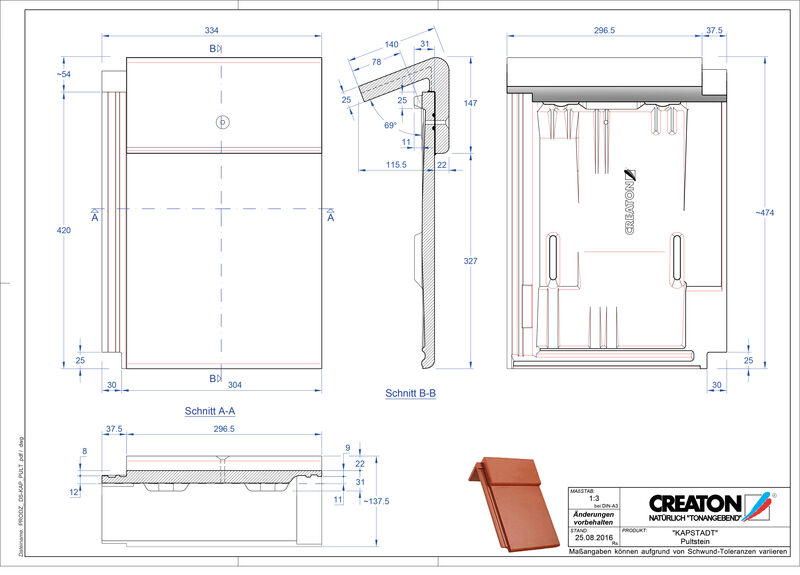

Proizvod CAD file KAPSTADT betonski pult crijep PULTSTEIN
pdf | 244 kB
dwg | 228 kB
jpeg | 58 kB

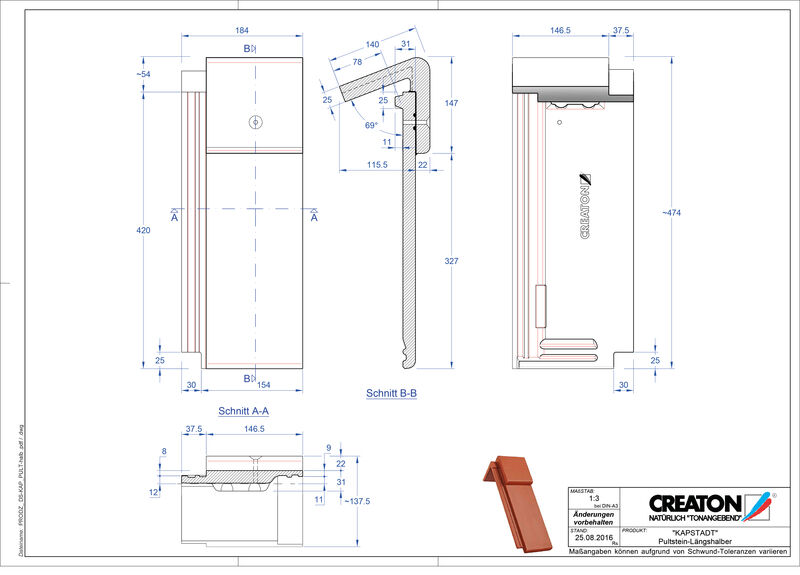

Proizvod CAD file KAPSTADT betonski pult crijep Pult-halb
pdf | 227 kB
dwg | 191 kB
jpeg | 50 kB

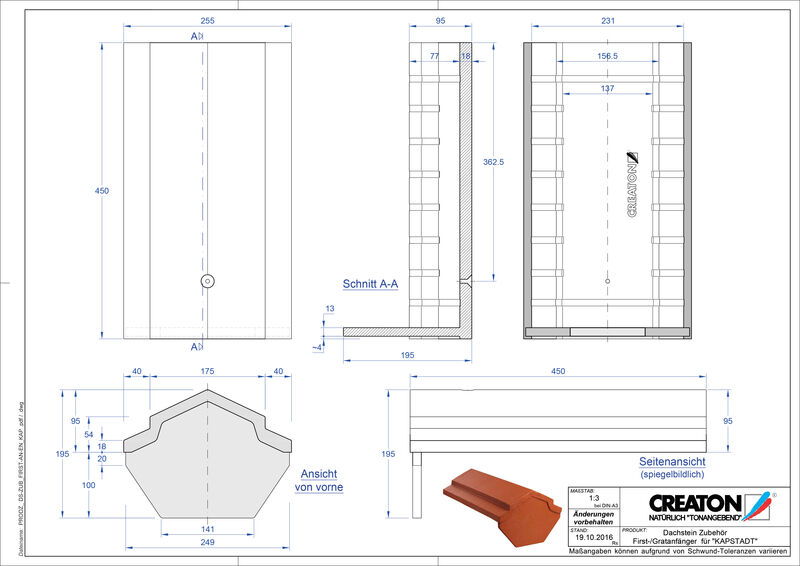

Proizvod CAD file KAPSTADT dodaci FIRST-First-AN-EN
pdf | 214 kB
dwg | 171 kB
jpeg | 58 kB

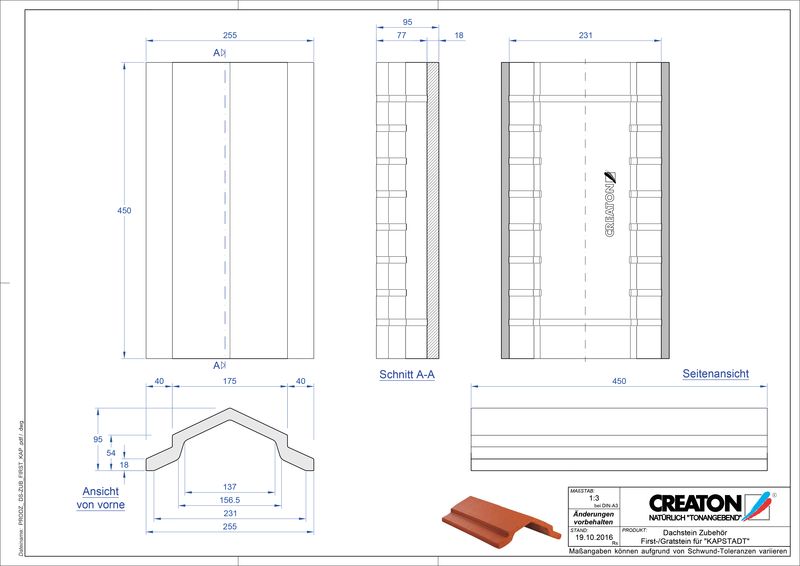

Proizvod CAD file KAPSTADT dodaci FIRST-Firststein
pdf | 205 kB
dwg | 168 kB
jpeg | 52 kB

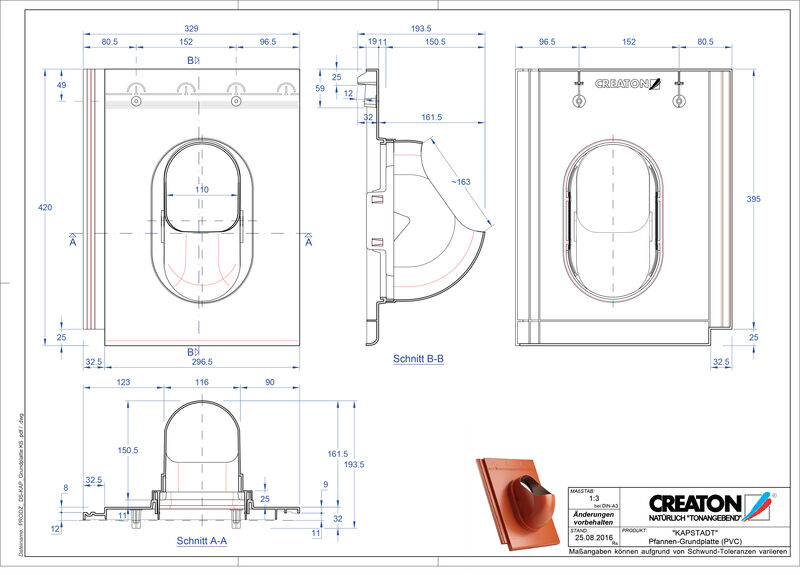

Proizvod CAD file KAPSTADT dodaci Grundplatte-PVC
pdf | 235 kB
dwg | 244 kB
jpeg | 61 kB

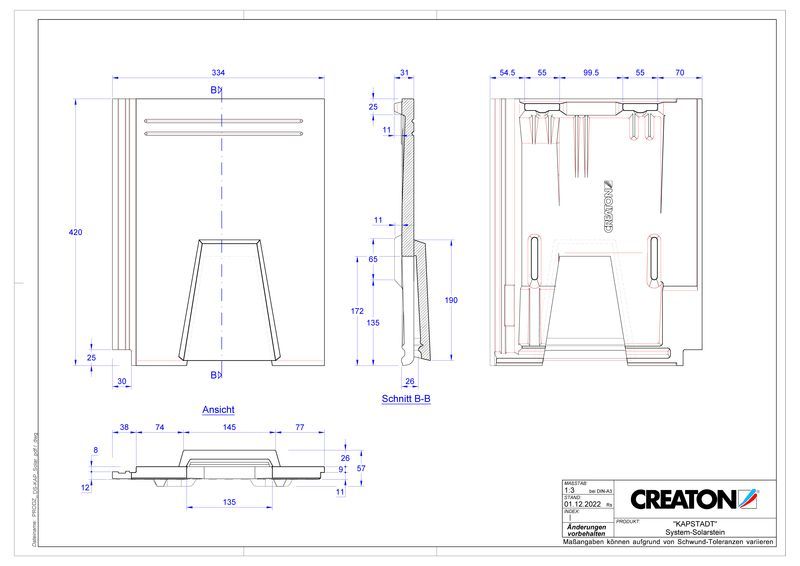

Produkt CAD-Datei KAPSTADT Systemsolarstein Systemstein
