GÖTEBORG

Energičan

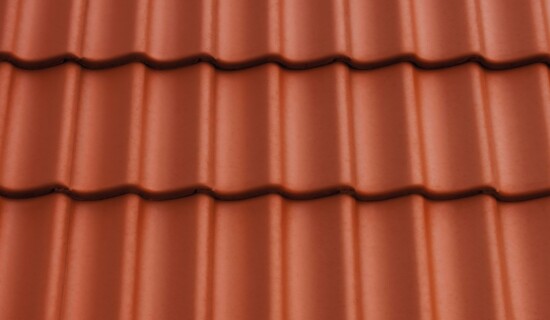

Valoviti profil nordijskog šarma
Dvostruki žljebovi za vodu nude dodatnu zaštitu od prodora kiše
Visoko postavljeni bočni utor s fugom otvorenom ustranu osigurava bolji odvod vode, rasterećenje bočnog utora i bolju zaštitu od preuranjenog nastanka mahovine
Zaobljeni rub podnožja za bolji odvod vode i smanjivanje prljanja rubova
Stabilni potporni elementi na ovjesnom nosu za smanjivanje nakupljanja vode na krovnoj letvi
Naglašena rebra u podnožju smanjuju prodor snijega ili kiše nošene vjetrom

Tehnièki podaci

Dimenzije(cca.)	334 x 420 mm (milimetar )
Min.pokrovna širina(cca.)	300 mm (milimetar )
Srednja pokrovna širina(cca.)	300 mm (milimetar )
Maks.pokrovna širina(cca.)	300 mm (milimetar )
Min.letvanje(cca.)	310 mm (milimetar )
Letvanje preporučeno(cca.)	328 mm (milimetar )
Maks. letvanje(cca.)	345 mm (milimetar )
min. utrošak crijepa (cca.)	9.7 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	10.2 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	10.7 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	4.8 kg/kom (kilograma po komadu)
Masa po m²(cca.)	47.9 kg/m² (kilogram po metru kvadratnom )
BETON I VLAKNO CEMENT	40 komad

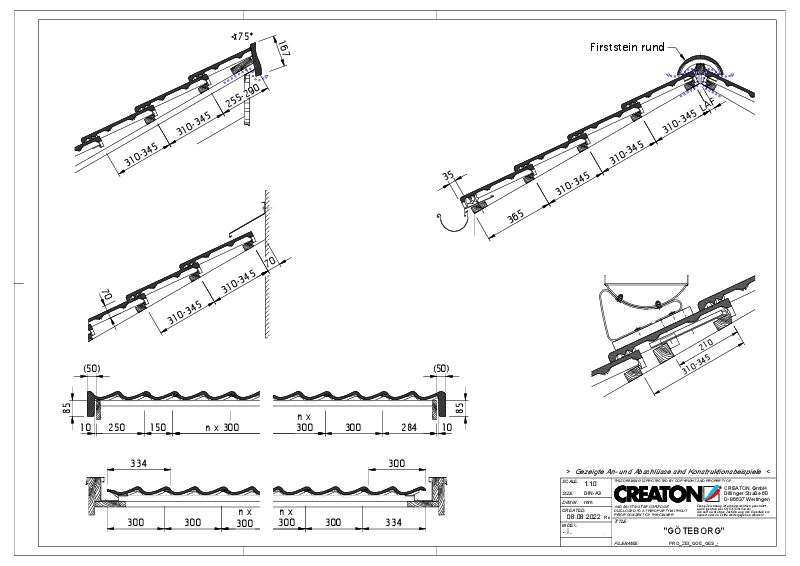

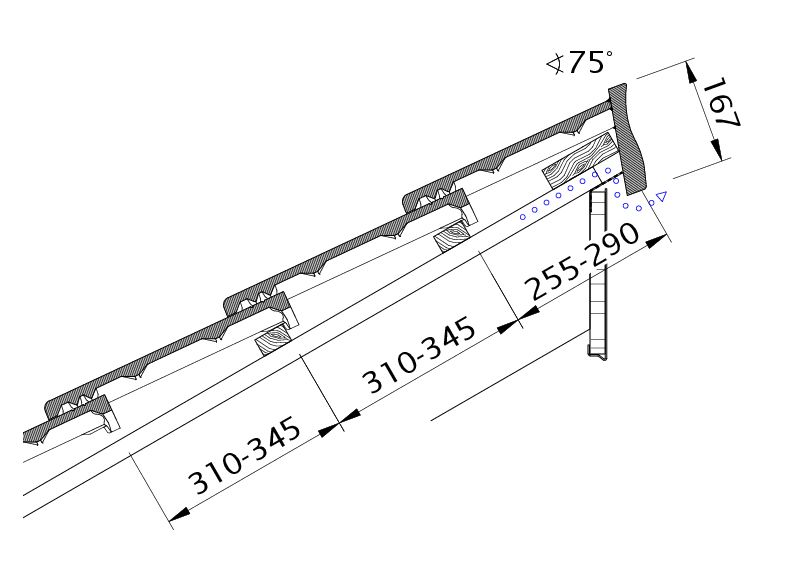

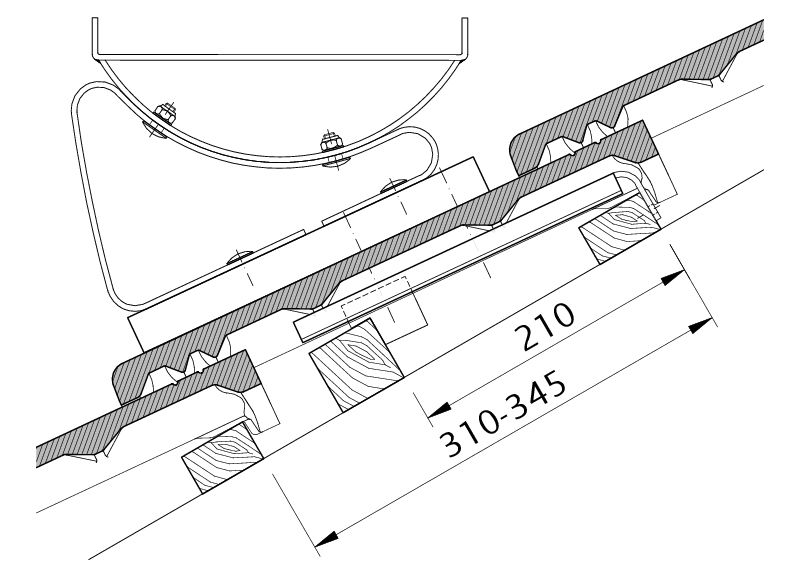

Tehnièki crteži

Aplikacije

Dodatne mjere prema specifikacijama proizvođača CREATON
18 ° (stupanj temperature)	BETON I VLAKNO CEMENT
≥18 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥16 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥16 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥14 ° (stupanj temperature)	Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥10 ° (stupanj temperature)	Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
-	Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

Prikazani tehnički crtež samo je primjer.

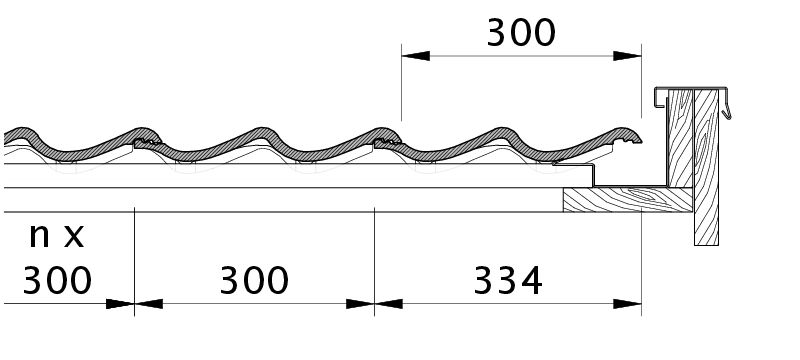

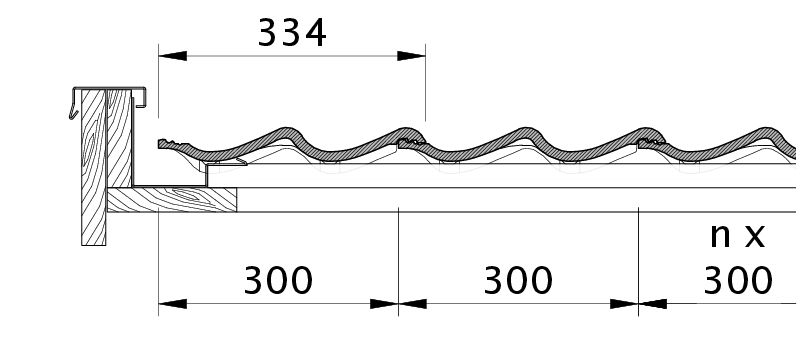

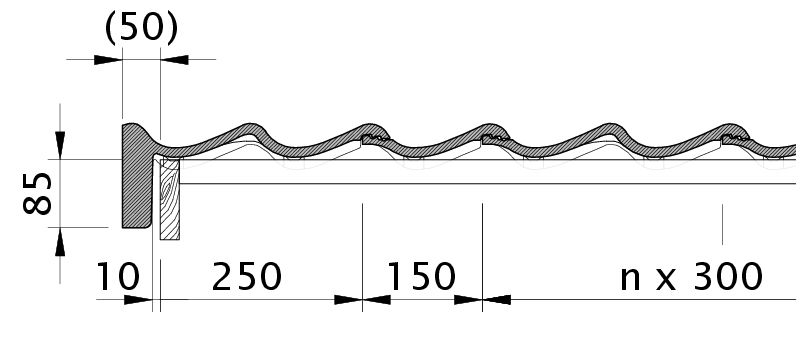

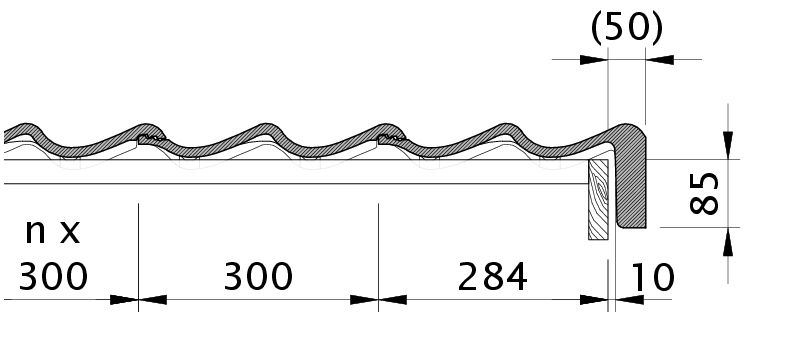

Prema pravilima udruge njemačkih krovopokrivača (ZVDH) za rubne crijepove, razmak između unutarnjeg ruba i vanjskog ruba zabatnog zida ili obloge mora biti najmanje 1 cm.

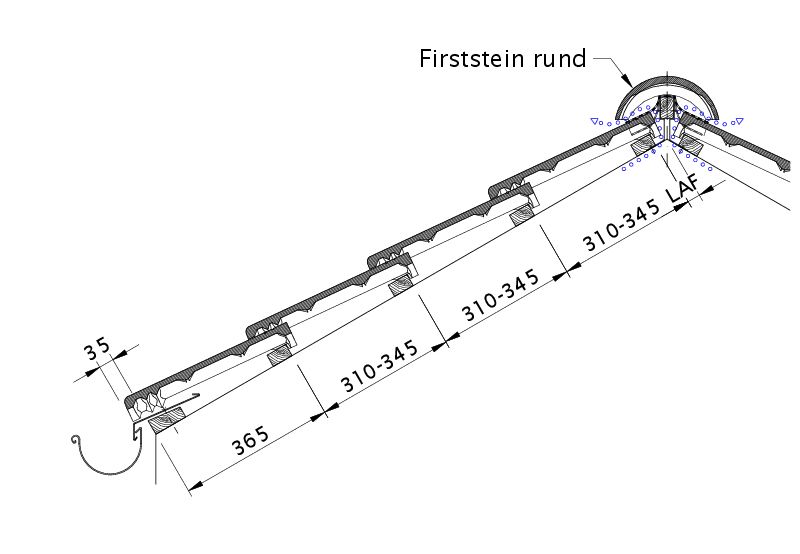

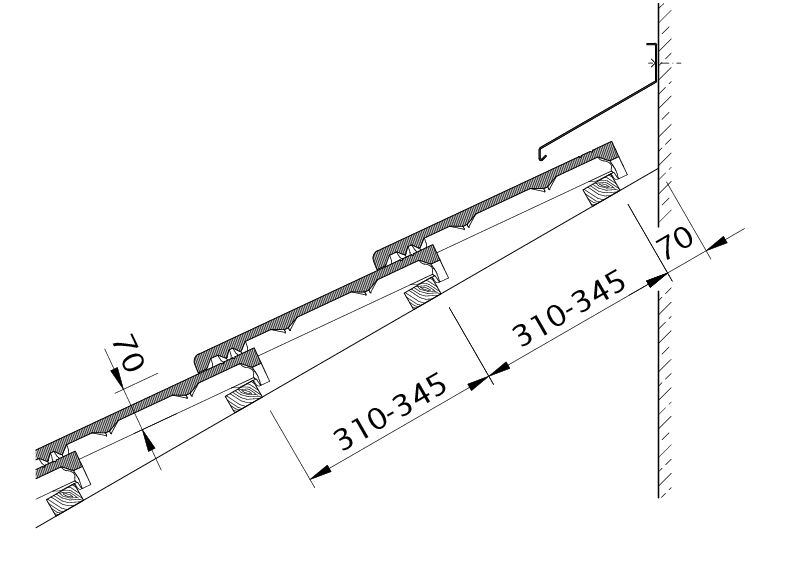

Razmak letvi u odnosu na crijep ovisi o nagibu krova.
Please consider the sample letter for the standard CREATON roof pitches.
If dust is created by cutting the stones, make sure that any residue created by this must be removed and disposed of immediately.

LAF-/FLA vrijednosti

Vrijednosti za LAF-/FLA u mm za letve 30x50
	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	35	33	32	30	29	28	26	25	25	25
	FLA	113	107	102	98	93	89	85	82	79	76
Vrijednosti za LAF-/FLA u mm za letve 40x60
	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	35	33	32	30	29	28	26	25	25	25
	FLA	122	117	112	108	104	101	98	92	89	86

Krovna oprema

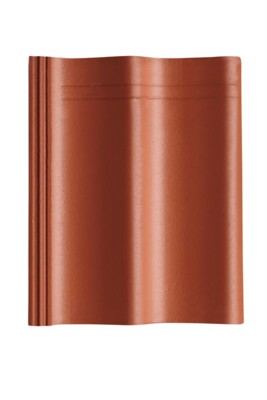

GÖTEBORG betonski crijep

GÖTEBORG betonski odzračnik

GÖTEBORG betonski rubni crijep desni 120 mm urez

GÖTEBORG betonski rubni crijep desni 90 mm urez

GÖTEBORG betonski rubni crijep lijevi 90 mm urez

GÖTEBORG betonski polovica crijepa

GÖTEBORG betonski rubni crijep lijevi 120 mm urez

GÖTEBORG betonska za jednostrešni krov,

GÖTEBORG betonski polovica crijepa za nadstrešnicu

GÖTEBORG betonski rubni za jednostrešni krov, crijep desni

GÖTEBORG betonski rubni za jednostrešni krov, crijep lijevi

GÖTEBORG betonski za jednostrešni krov, specijalna veličina

GÖTEBORG betonski mansardni/savijenini komad

GÖTEBORG betonski mansardni/savijeni polovica crijepa

GÖTEBORG betonski mansardni/savijenini komad desni 120 mm urez

GÖTEBORG betonski mansardni/savijenini komad desni 90 mm urez

GÖTEBORG betonski mansardni/savijenini komad lijevi 90 mm urez

Proizvodi za odzračivanje i krovni prodori

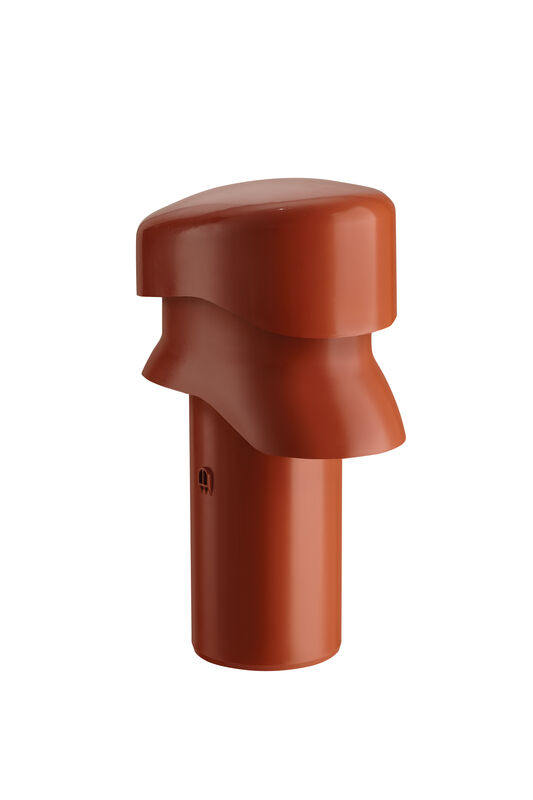

GÖTEBORG set ravnog oluka vent DN 100

GÖTEBORG plastična osnovna ploča

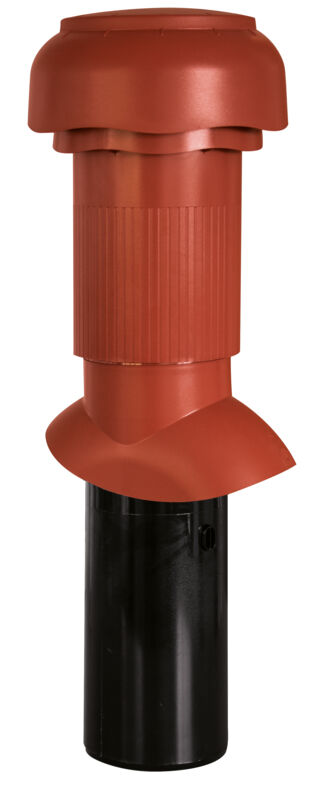

GÖTEBORG set dužeg oluka vent DN 100

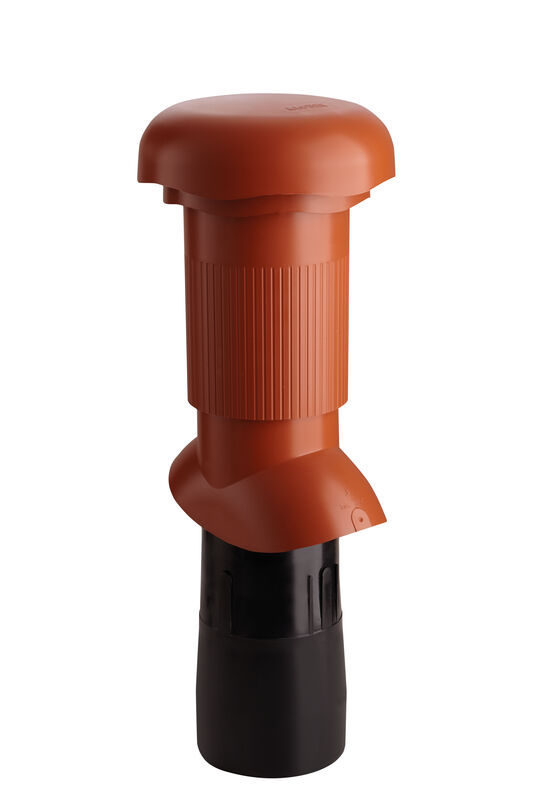

GÖTEBORG set dužeg oluka vent DN 125

GÖTEBORG betonski mansardni/savijenini komad lijevi 120 mm urez

Uni fleksibilno crijevo promjer 125

Odzračna cijev promjer 125

Odzračna cijev promjer 100

Odzračna cijev ravna promjer 100

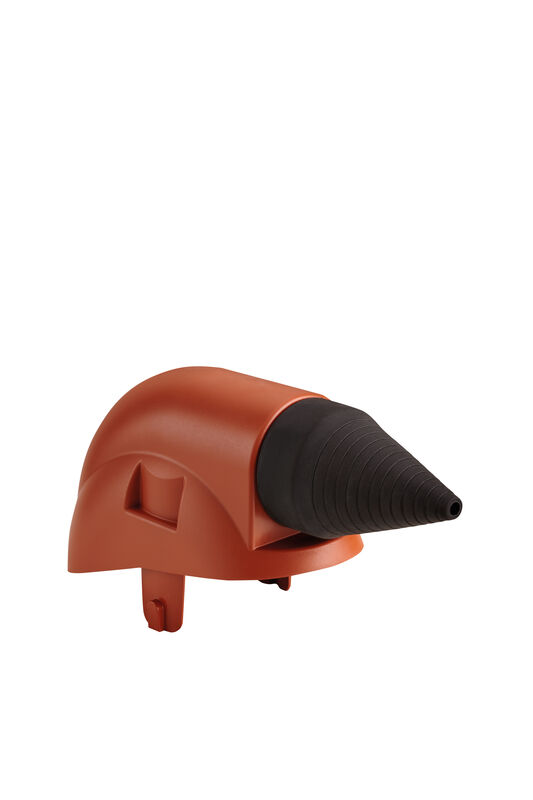

Prolaz za solarni element plastični

Priključak za solarni sustav plastični

Udarna kopča protiv nevremena cink-alu (Strangfalz)

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (VER, HEI, GOE)

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (VER, HEI, GOE)

Univerzalna kopča za utoreni crijep

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Akrilna boja 250 ml

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

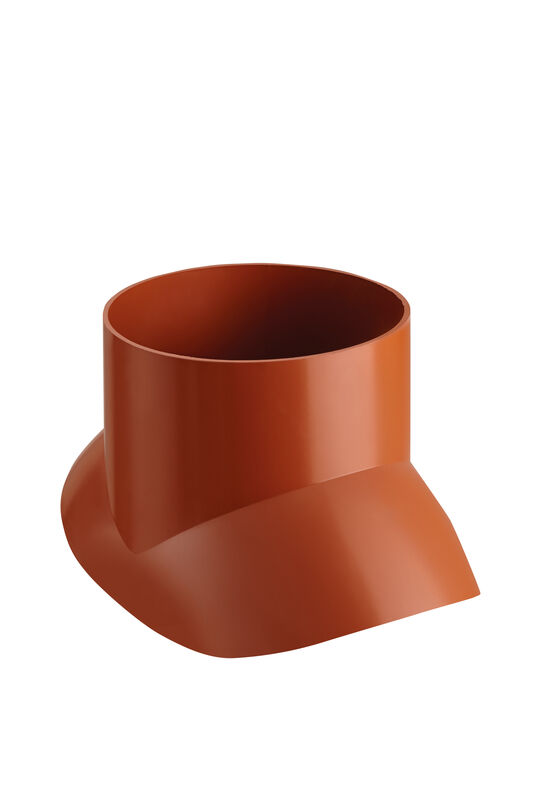

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Kopča za rezani crijep 17-21 mm

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

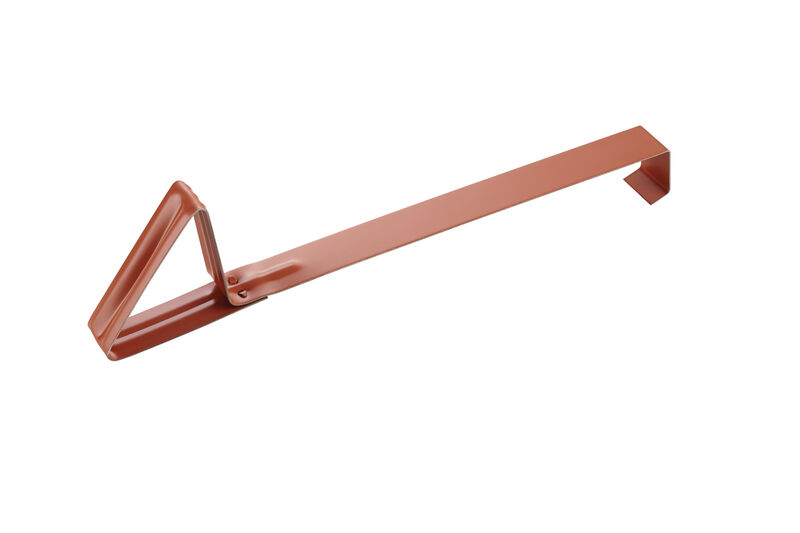

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

GÖTEBORG osnovni element za kratku i dugačku rešetku

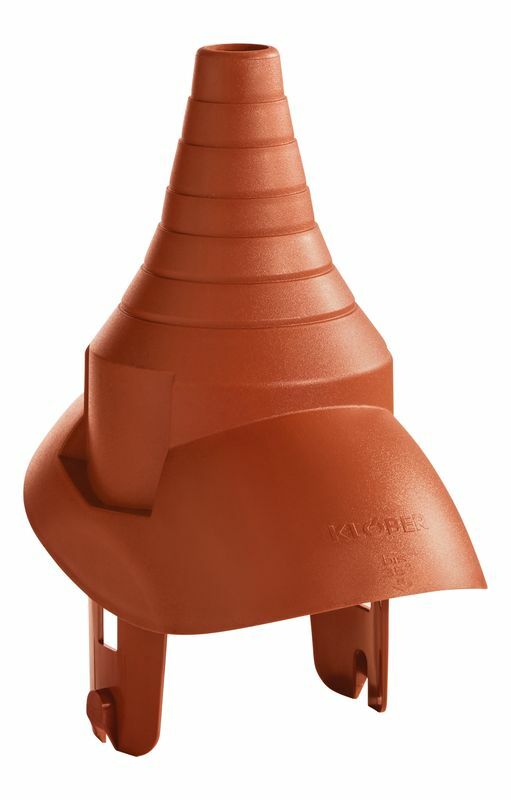

GÖTEBORG set ulaz za antenu plastični

GÖTEBORG osnovni element sa navojem

MAG aluminijski crijep

Proizvodi za sljeme i greben

FIRSTFIX zatezna kopča PG

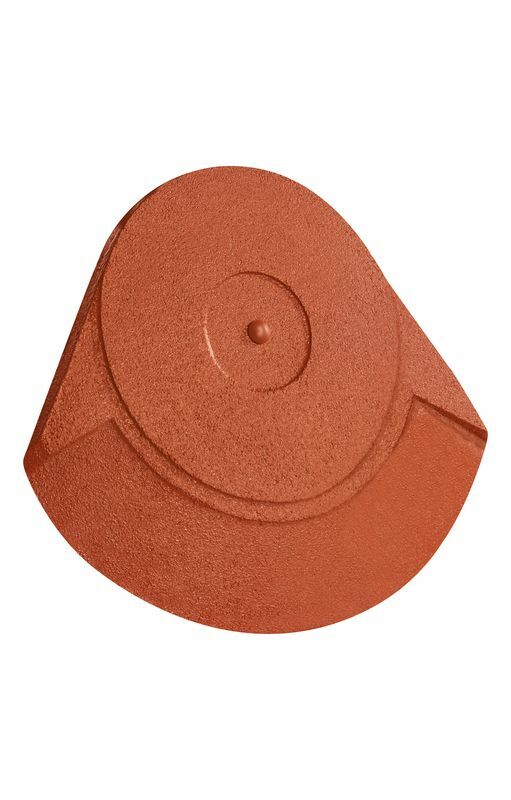

Početno/završna sljemena pločica (VER, HEI, GOE)

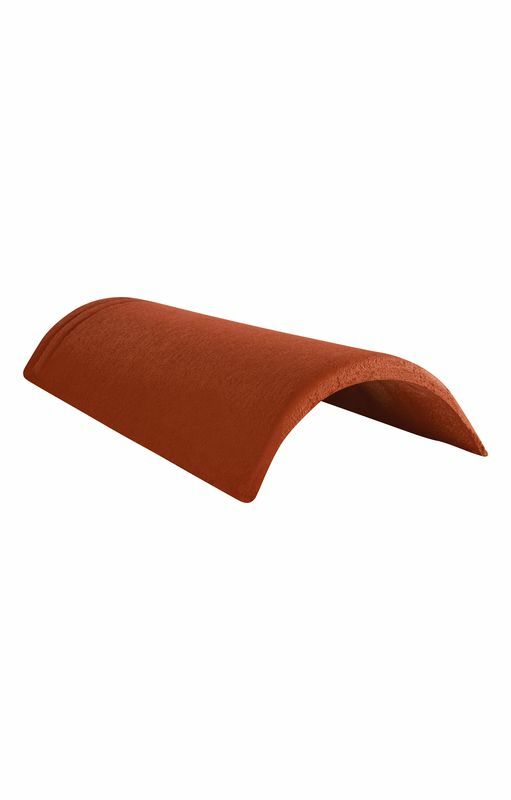

betonski sljemenjak (VER, HEI, GOE)

Početno/završna sljemena pločica sa godinom (VER, HEI, GOE)

Razdjelnik kosog sljemena – 3-kraki (VER, HEI, GOE)

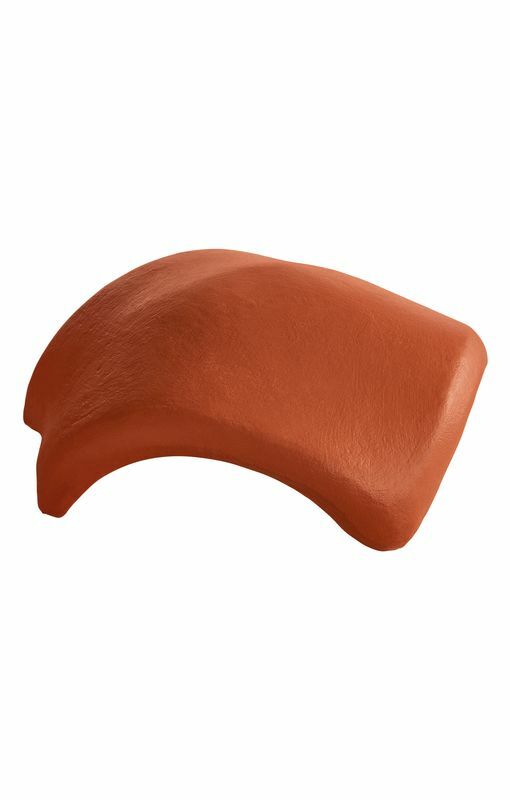

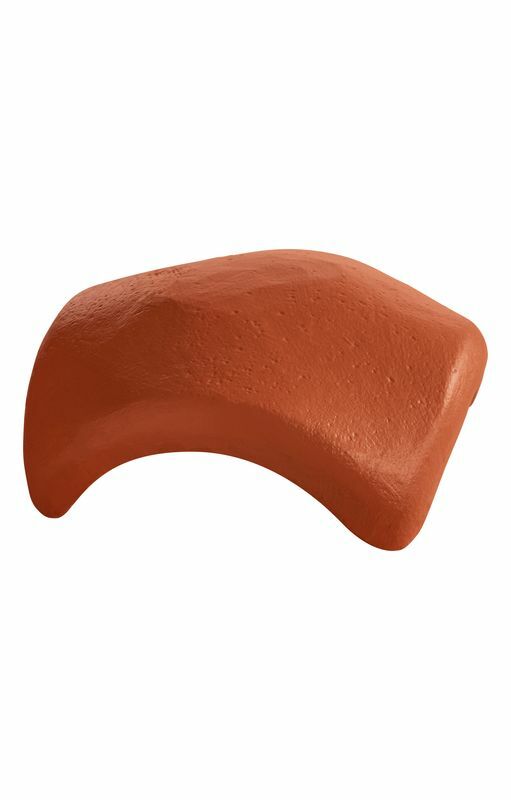

sljemeno grebena kapa 4 strane (VER, HEI, GOE)

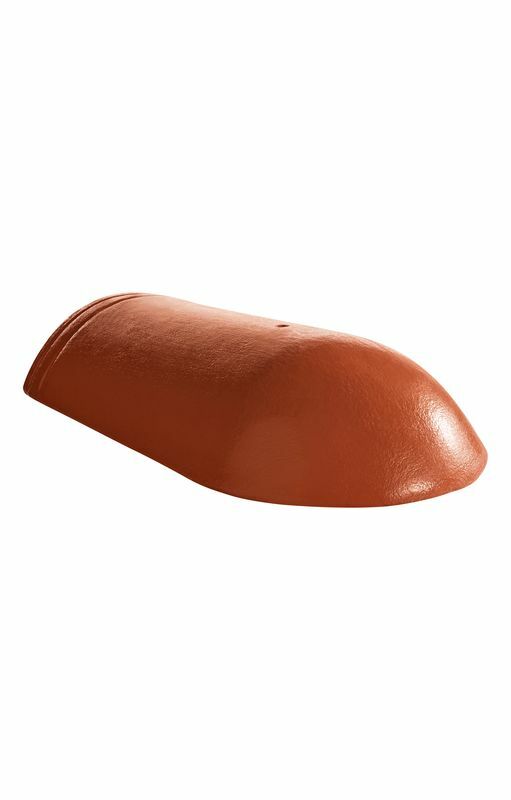

Završni betonski sljemenjak (KAP)

Preuzimanja

Brošure i dokumenti
CAD

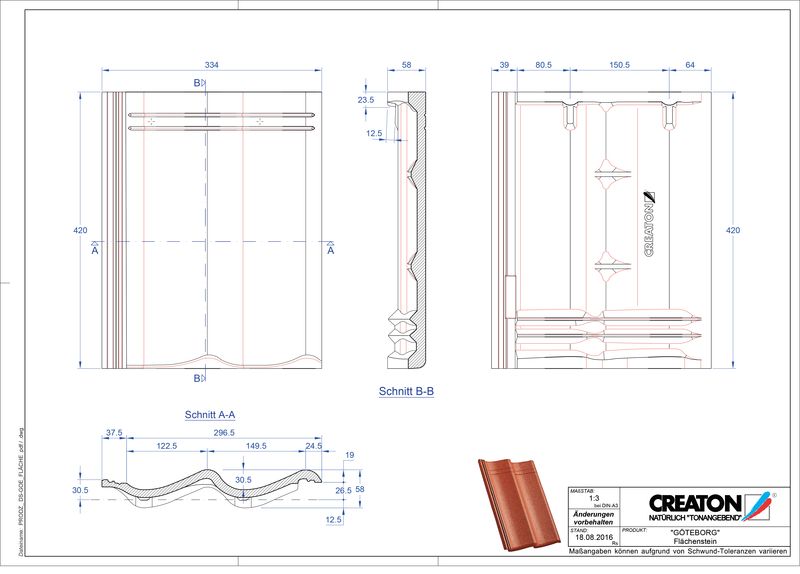

Proizvod CAD file GÖTEBORG Flaechenstein
pdf | 262 kB
dwg | 207 kB
jpeg | 55 kB

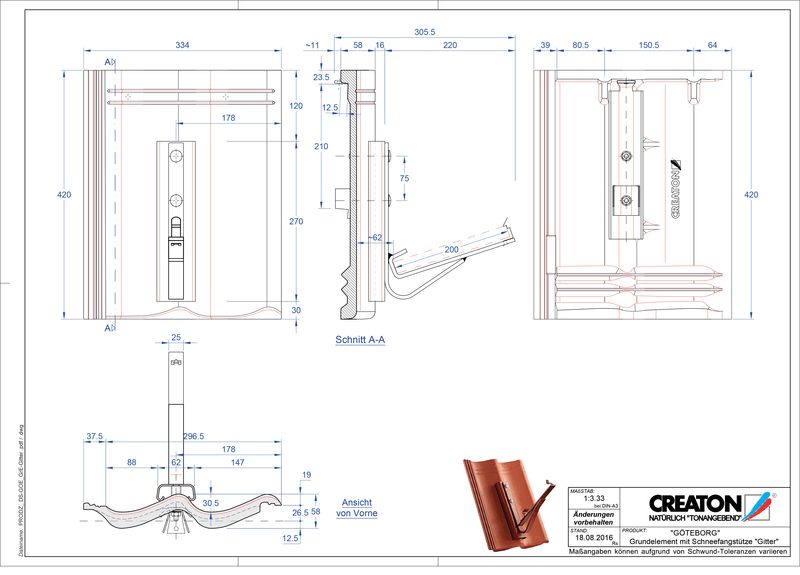

Proizvod CAD file GÖTEBORG temelj element Gitter
pdf | 258 kB
dwg | 237 kB
jpeg | 60 kB
Proizvod CAD file GÖTEBORG temelj element Laufrost
pdf | 255 kB
dwg | 254 kB
jpeg | 62 kB
Proizvod CAD file GÖTEBORG temelj element Rundholz
pdf | 252 kB
dwg | 248 kB
jpeg | 60 kB

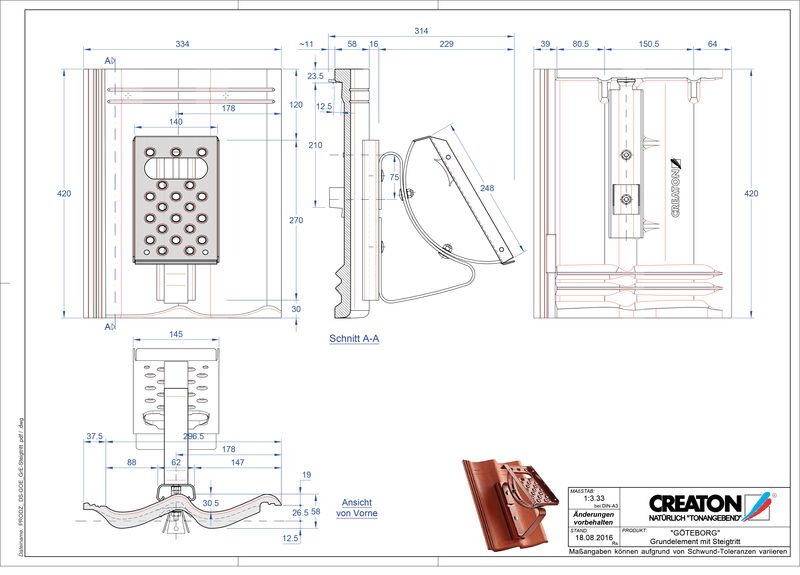

Proizvod CAD file GÖTEBORG temelj element Steigtritt
pdf | 306 kB
dwg | 258 kB
jpeg | 67 kB

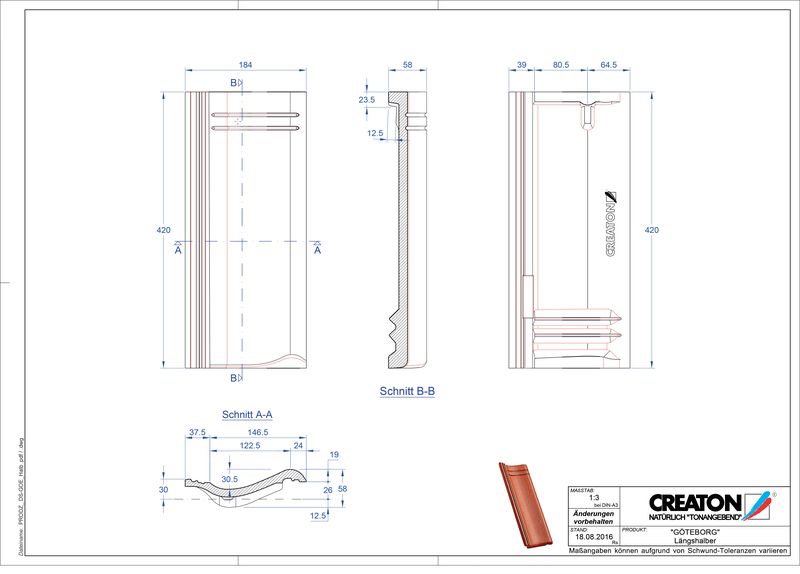

Proizvod CAD file GÖTEBORG polovica crijepa Laengshalber
pdf | 220 kB
dwg | 182 kB
jpeg | 46 kB

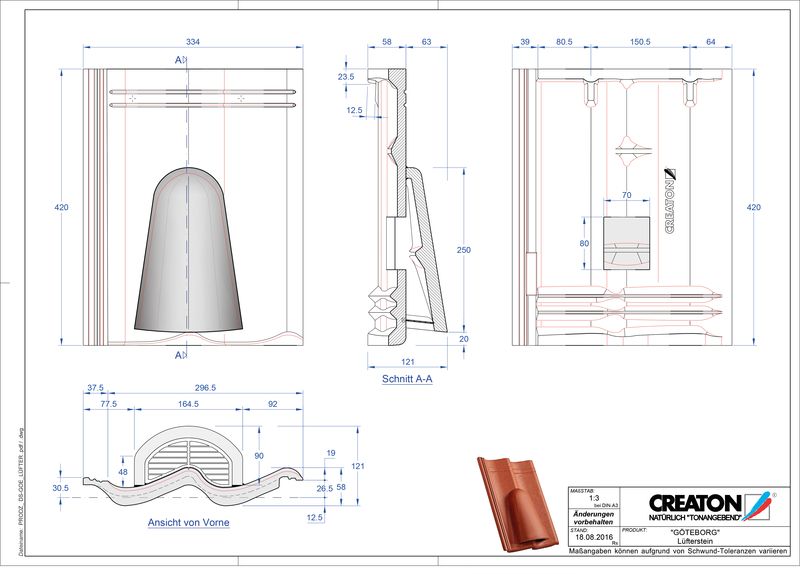

Proizvod CAD file GÖTEBORG betonski odzračnik Luefterstein
pdf | 280 kB
dwg | 215 kB
jpeg | 61 kB

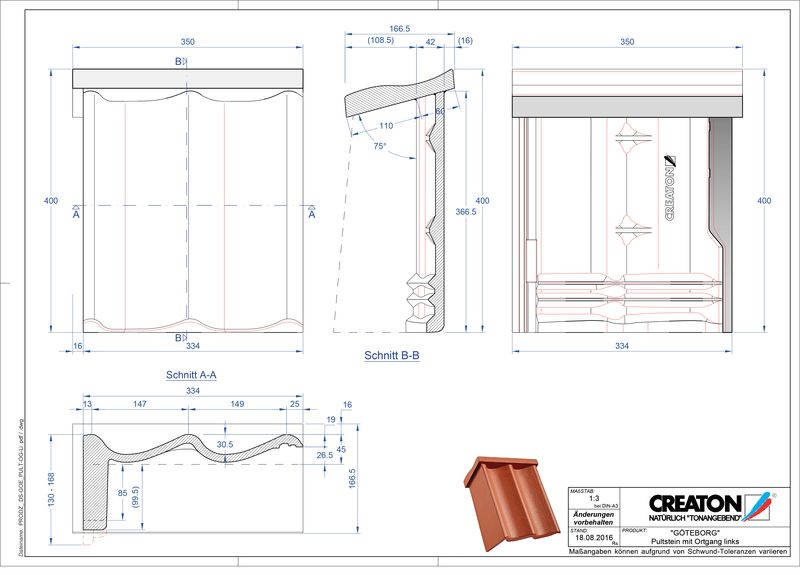

Proizvod CAD file GÖTEBORG betonski pult crijep rubni lijevi PultOGL
pdf | 251 kB
dwg | 194 kB
jpeg | 61 kB

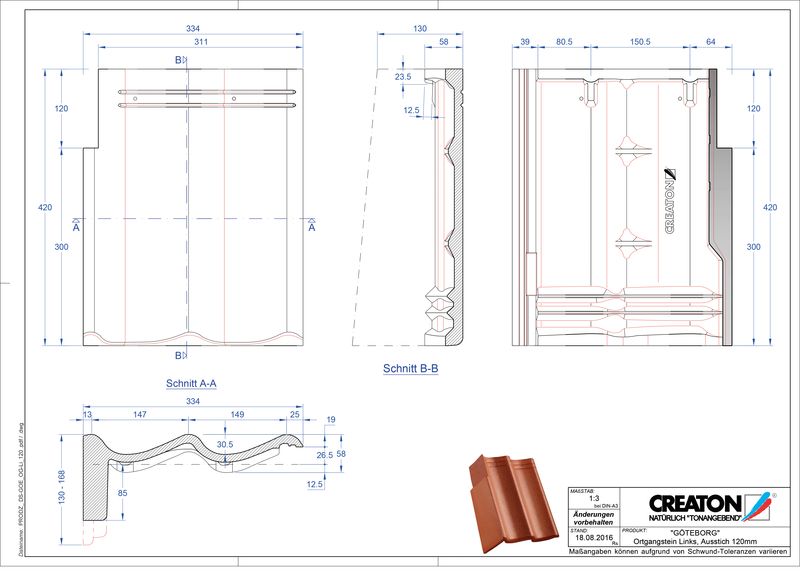

Proizvod CAD file GÖTEBORG betonski pult crijep rubni lijevi PultOGL-120
pdf | 253 kB
dwg | 208 kB
jpeg | 58 kB

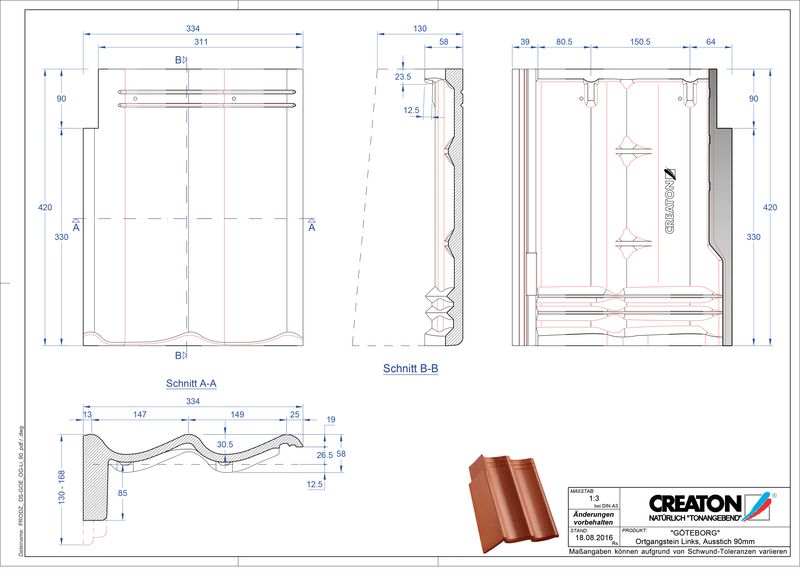

Proizvod CAD file GÖTEBORG betonski pult crijep rubni lijevi PultOGL-90
pdf | 252 kB
dwg | 212 kB
jpeg | 58 kB

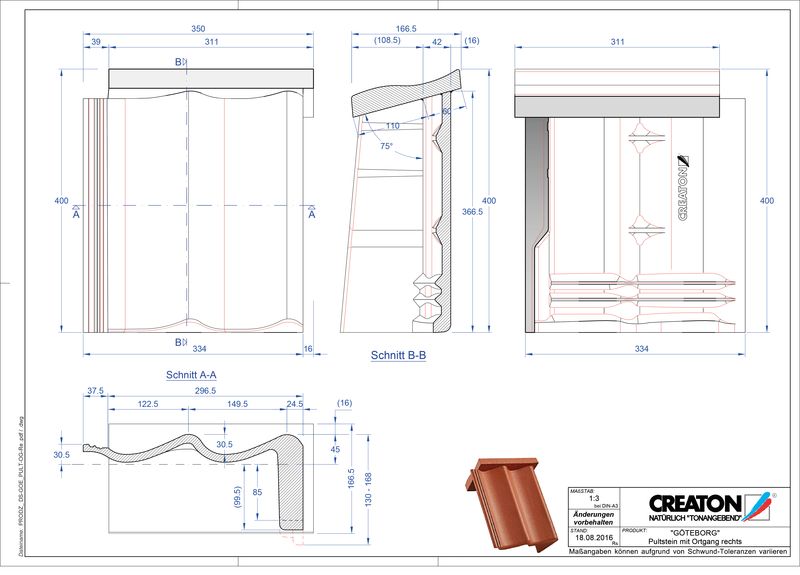

Proizvod CAD file GÖTEBORG betonski pult crijep rubni desni PultOGR
pdf | 250 kB
dwg | 214 kB
jpeg | 62 kB
Proizvod CAD file GÖTEBORG betonski pult crijep rubni desni PultOGR-120
pdf | 253 kB
dwg | 218 kB
jpeg | 59 kB
Proizvod CAD file GÖTEBORG betonski pult crijep rubni desni PultOGR-90
pdf | 257 kB
dwg | 218 kB
jpeg | 59 kB

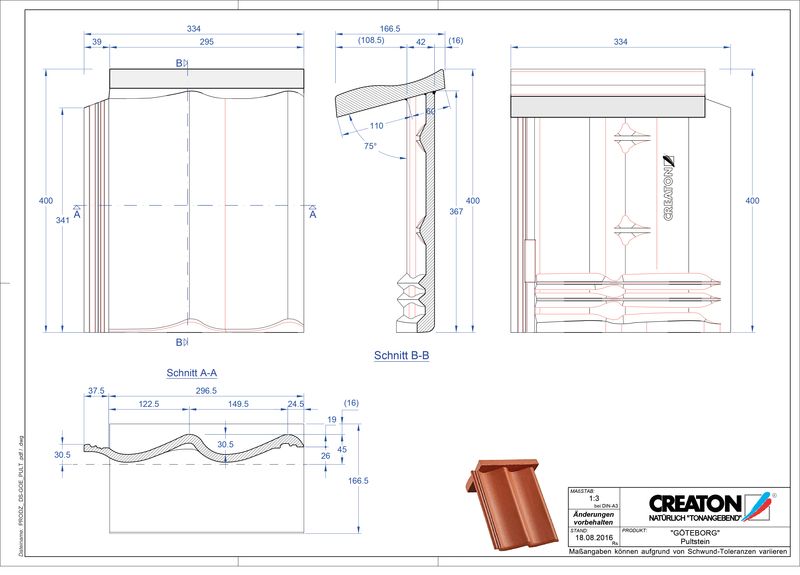

Proizvod CAD file GÖTEBORG betonski pult crijep PULTSTEIN
pdf | 243 kB
dwg | 196 kB
jpeg | 59 kB

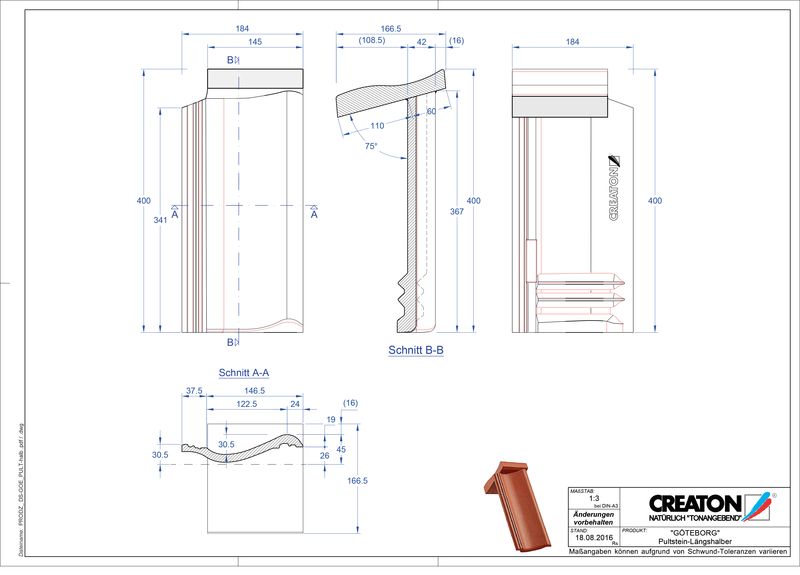

Proizvod CAD file GÖTEBORG betonski pult crijep Pult-halb
pdf | 218 kB
dwg | 173 kB
jpeg | 50 kB

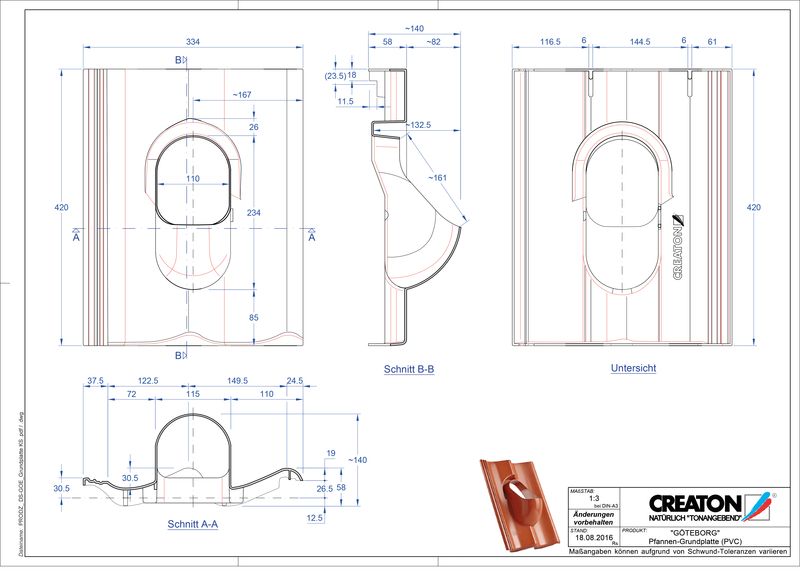

Proizvod CAD file GÖTEBORG dodaci Grundplatte-PVC
pdf | 234 kB
dwg | 195 kB
jpeg | 60 kB

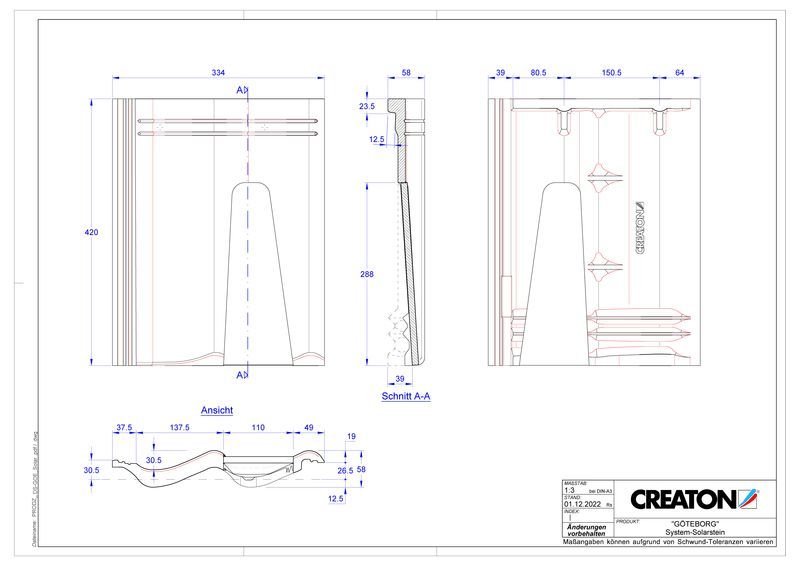

Produkt CAD-Datei GÖTEBORG Systemsolarstein Systemstein
