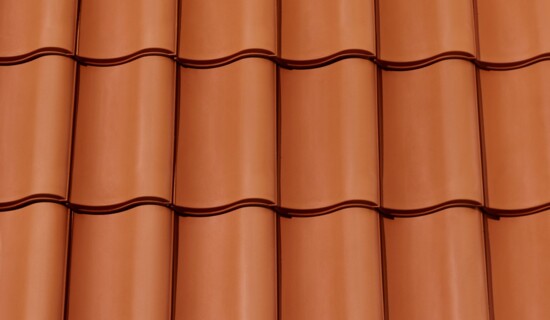

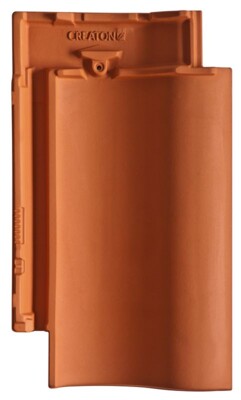

MELODIE

Sjevernjačka jednostavnost

S vodonepropusnom potkonstrukcijom pogodan i za ravne krovove s nagibom do 10°
Izuzetna fleksibilnost i jednostavna ugradnja zahvaljujući velikom pomičnom području od 35 mm
Olakšana manipulacija kod ugradnje zahvaljujući težini od samo 3,2 kg po komadu
Usavršena tehnologija izrade žljebova osigurava učinkovitu odvodnju vode i nudi optimalniju zaštitiu od prodora kiše.

Tehnièki podaci

Dimenzije(cca.)	255 x 440 mm (milimetar )
Min.pokrovna širina(cca.)	208 mm (milimetar )
Srednja pokrovna širina(cca.)	209 mm (milimetar )
Maks.pokrovna širina(cca.)	210 mm (milimetar )
Min.letvanje(cca.)	314 mm (milimetar )
Letvanje preporučeno(cca.)	330 mm (milimetar )
Maks. letvanje(cca.)	347 mm (milimetar )
min. utrošak crijepa (cca.)	13.7 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	14.5 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	15.3 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	3.3 kg/kom (kilograma po komadu)
Masa po m²(cca.)	47.9 kg/m² (kilogram po metru kvadratnom )
Masa palete(cca.)	819 kg (kilogram)
BETON I VLAKNO CEMENT	6 kom (komad )
Komada na paleti	240 komad

LAF-/FLA vrijednosti

LAF-/FLA vrijednosti u mm sa falcom za 30x50 letve
Sljemenjak utrošak(cca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	50	50	45	40	30	20	15	15	15	10	10
	FLA	115	115	105	100	95	90	80	75	75	70	70
PZ 2.5 kom/m (komada po metru)	LAF	65	65	65	60	60	60	50	50	45	40	40
PZ 2.5 kom/m (komada po metru)	FLA	110	110	105	100	90	85	80	70	65	60	50
LAF-/FLA vrijednosti u mm sa falcom za 40x60 letve
Sljemenjak utrošak(cca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	50	50	45	35	25	15	10	10	10
	FLA	125	125	115	110	105	100	90	85	80
PZ 2.5 kom/m (komada po metru)	LAF	65	65	65	55	55	55	45	40	30	25	25
PZ 2.5 kom/m (komada po metru)	FLA	120	120	115	110	100	95	90	80	75	70	60
LAF-/FLA vrijednosti u mm sa falcom za 50x50 letve
Sljemenjak utrošak(cca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	45	45	40	30	20	5	0
	FLA	135	135	125	120	115	115	105
PZ 2.5 kom/m (komada po metru)	LAF	60	60	60	50	50	45	35	30	20	15	10
PZ 2.5 kom/m (komada po metru)	FLA	130	130	125	120	110	110	105	95	95	90	90

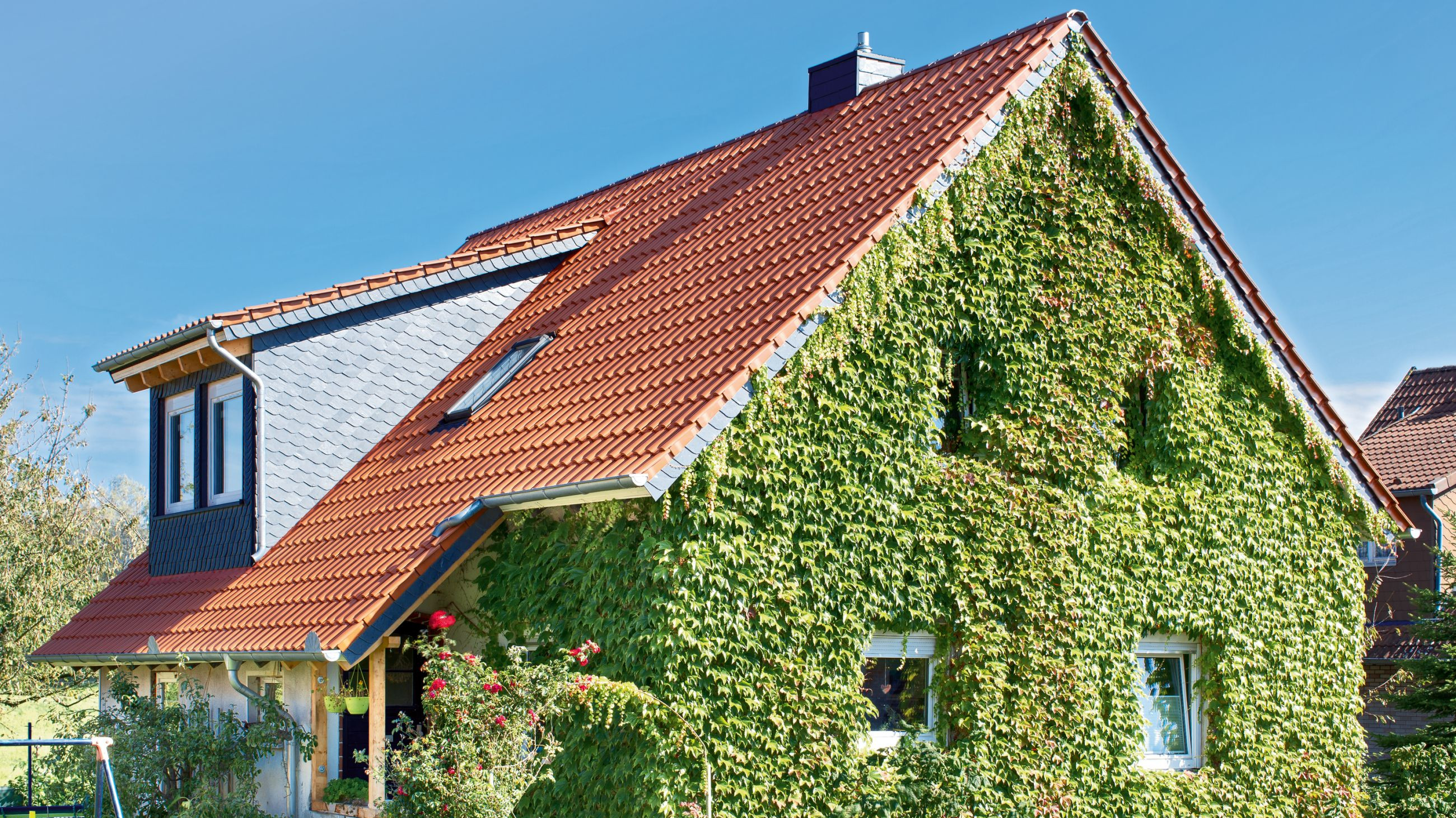

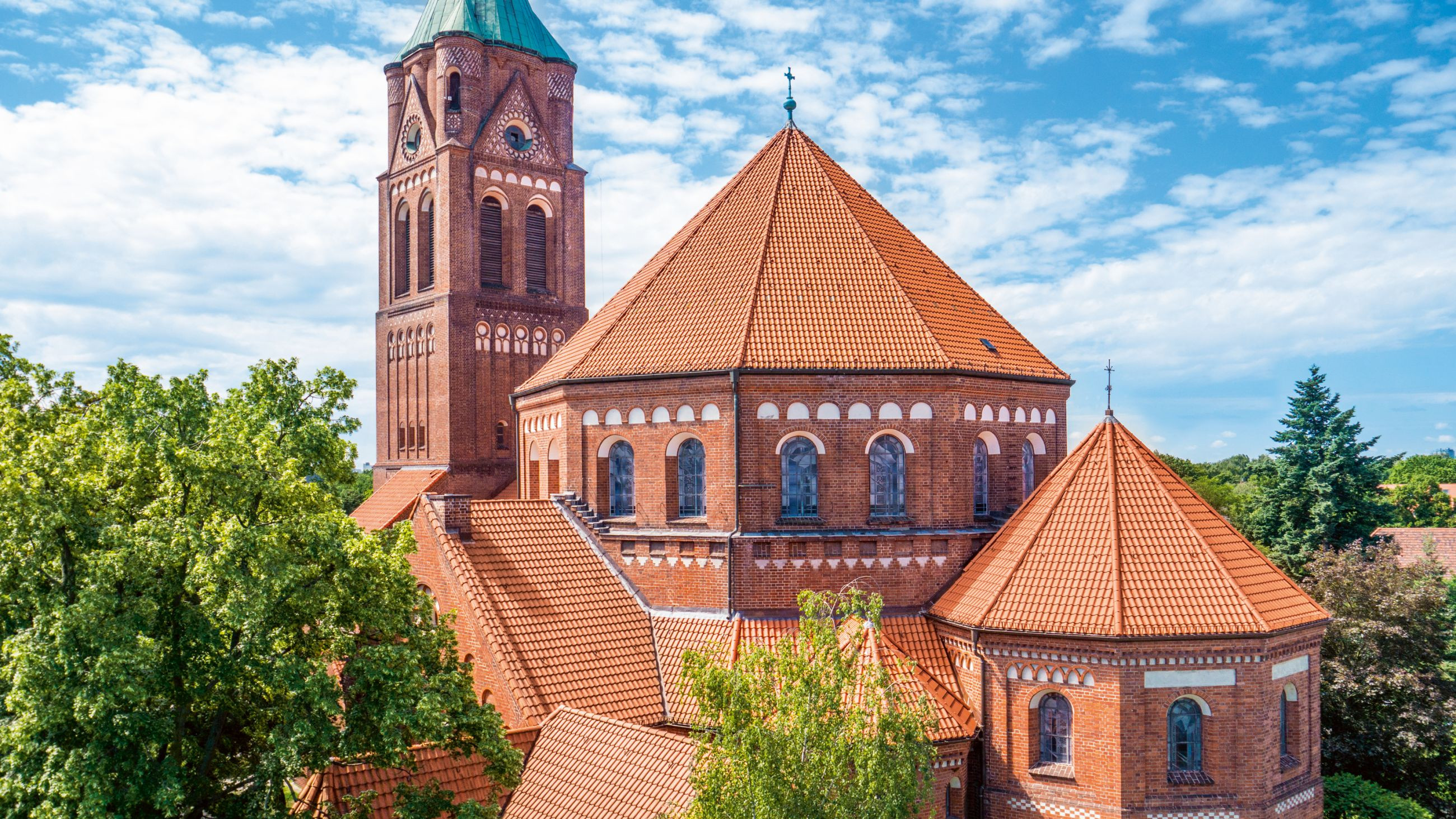

Reference

MELODIE

Više >>

MELODIE

Više >>

MELODIE

Više >>

Krovna oprema

MEL podsljemeni odzračni crijep sa dva vala

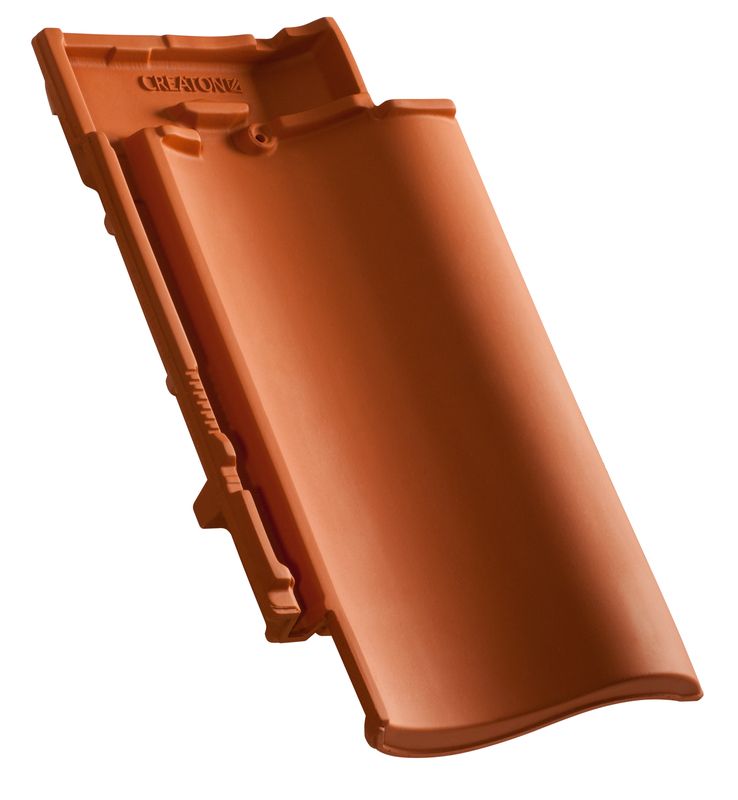

MEL rubni crijep desni

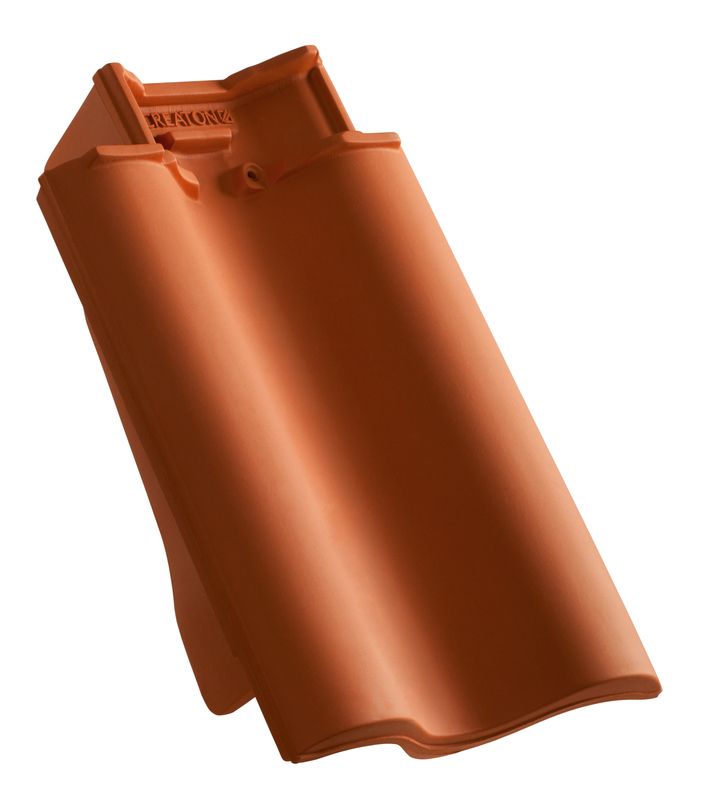

MEL rubni crijep lijevi

MEL Crijep

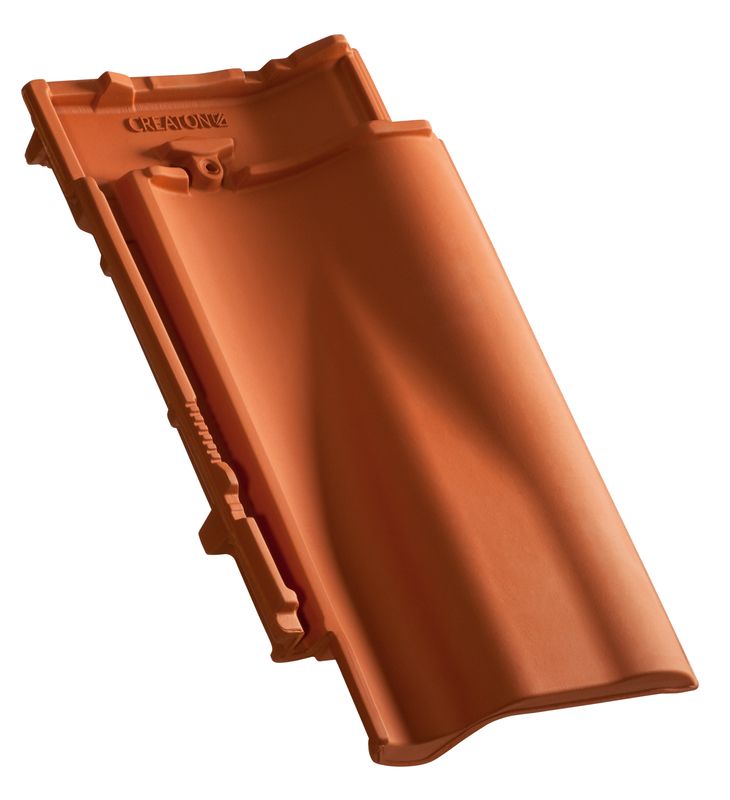

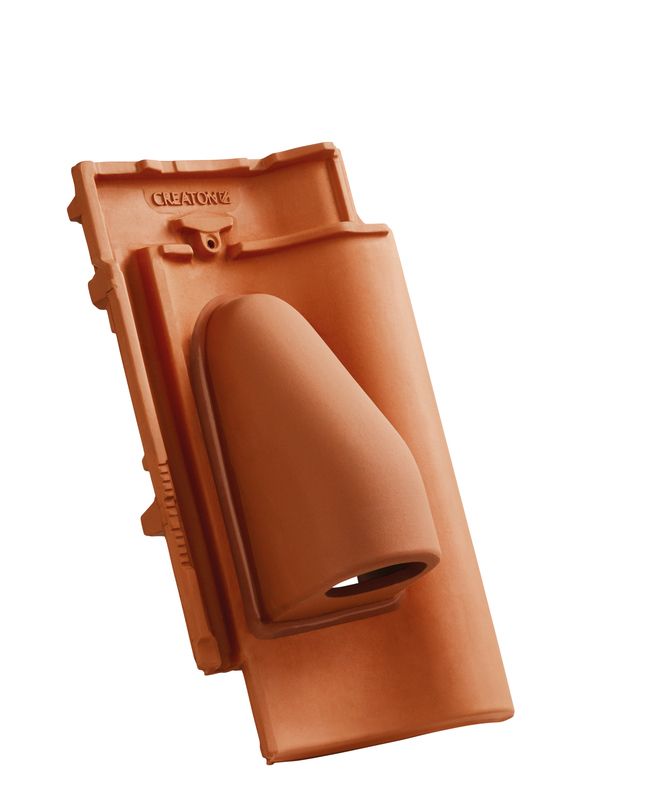

MEL odzračni crijep

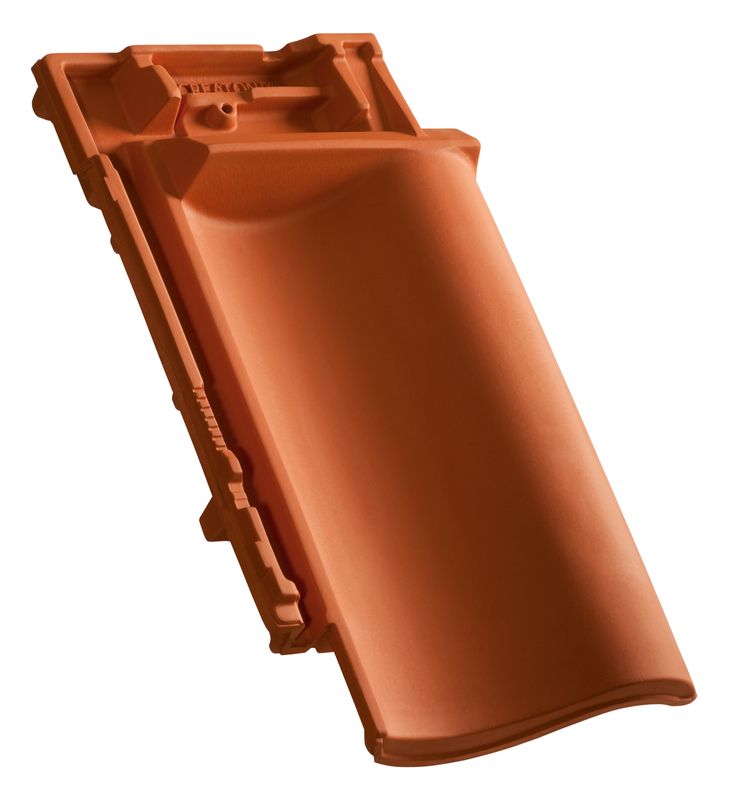

MEL podsljemeni odzračni crijep

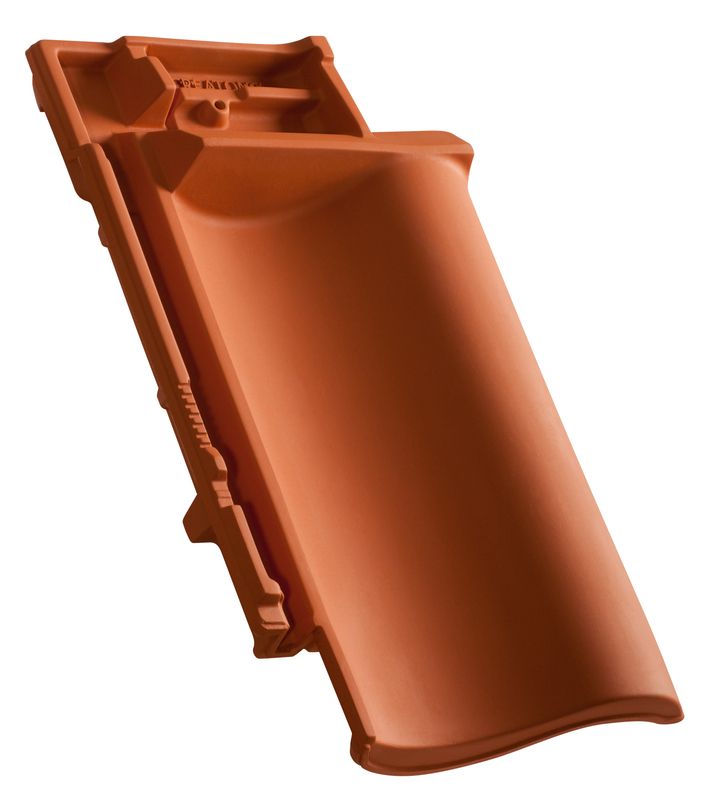

MEL podsljemeni odzračni rubni crijep desni

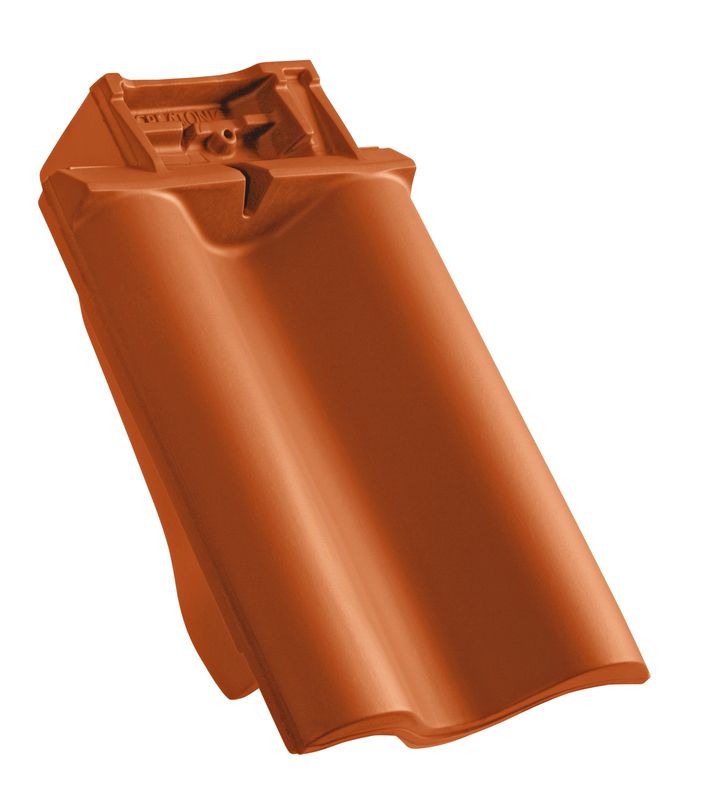

MEL podsljemeni odzračni rubni crijep lijevi

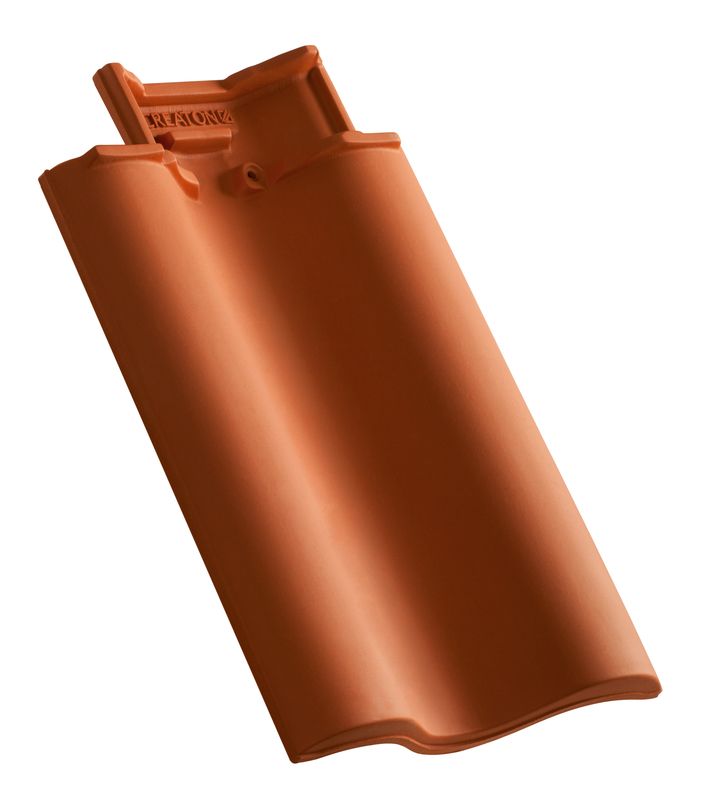

MEL crijep sa dva vala

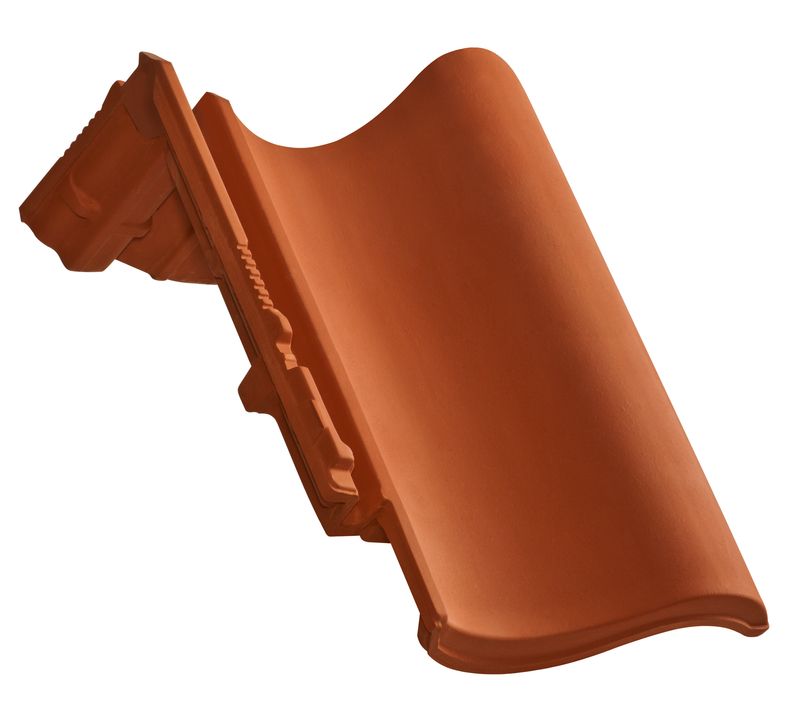

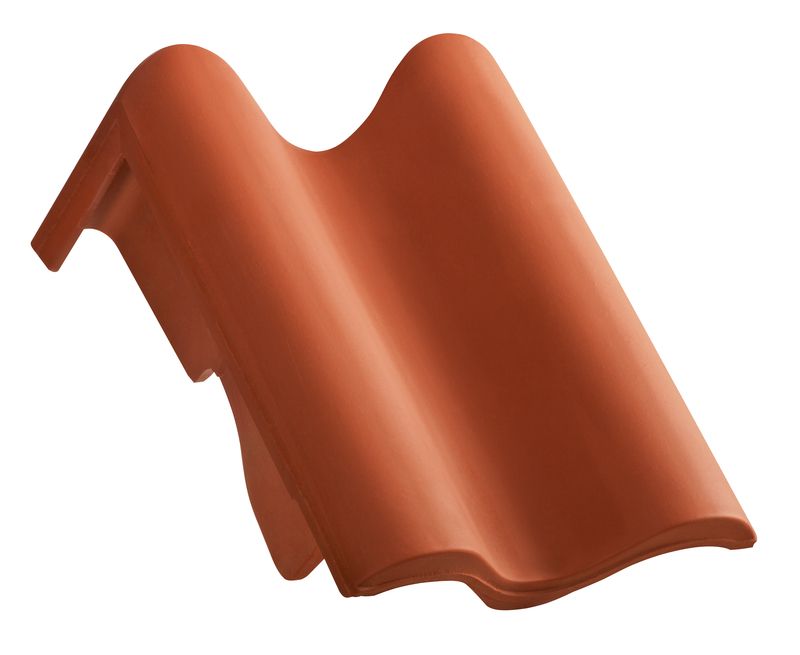

MEL za jednostrešni krov, crijep

MEL za jednostrešni krov, rubni crijep desni

WER univerzalni za jednostrešni krov, početni i završni lim PDZ

Kopča za sljemenjak alu (KAP)

FIRSTFIX zatezna kopča PS

Proizvodi za odzračivanje i krovni prodori

MEL za jednostrešni krov, rubni crijep specijalna veličina lijevi

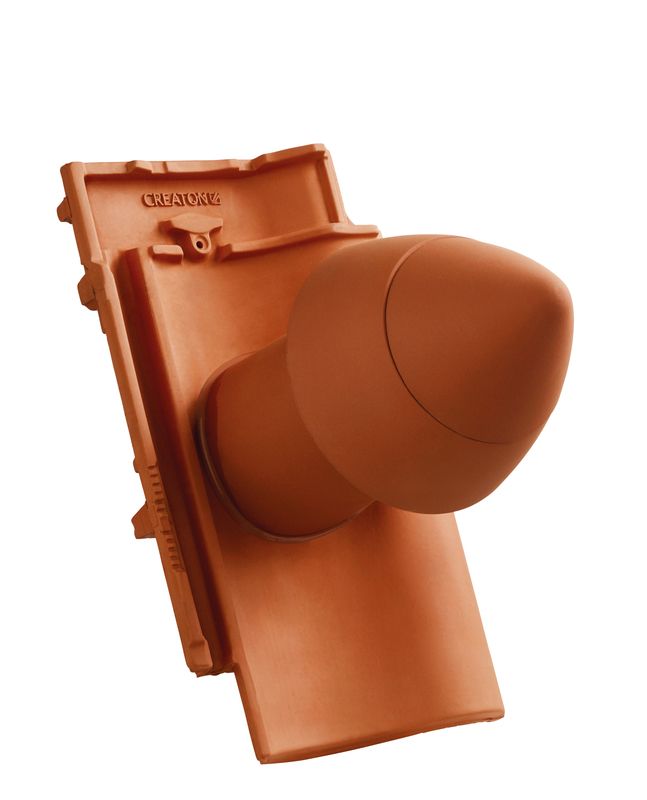

MEL SIGNUM keramički odzračnik 100 mm sa poklopcem na odvrtanje, adapter za foliju i fleksibilno crijevo

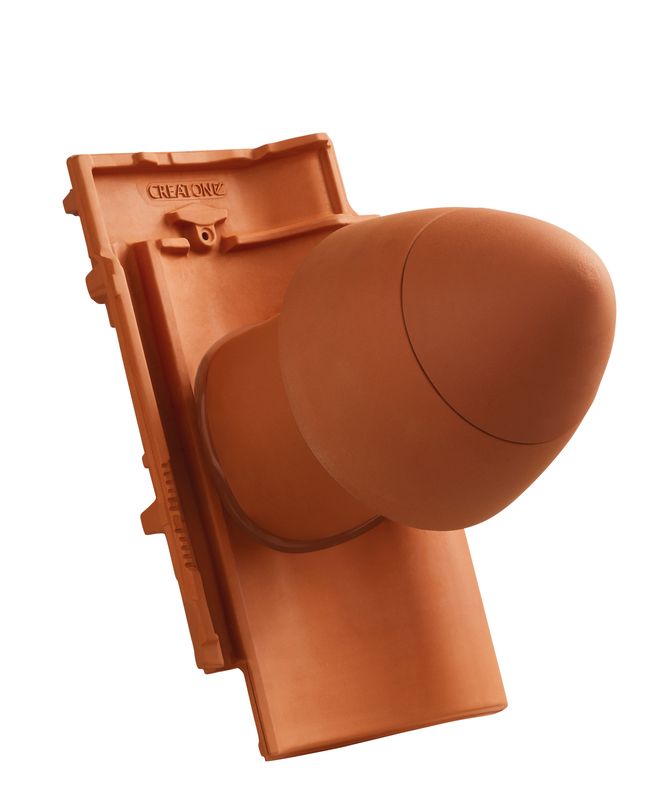

MEL SIGNUM keramički odzračnik 125 mm sa pomičnim poklopcem, adapter za foliju i fleksibilno crijevo

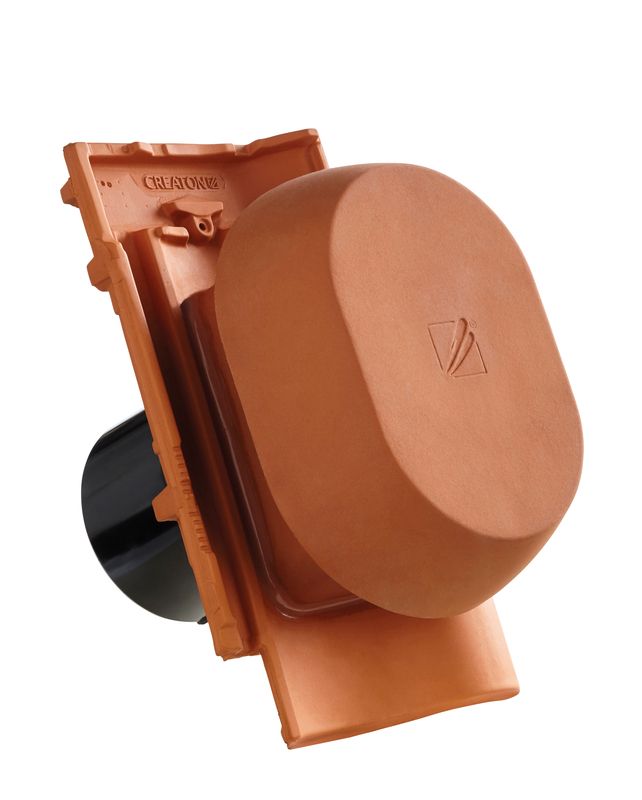

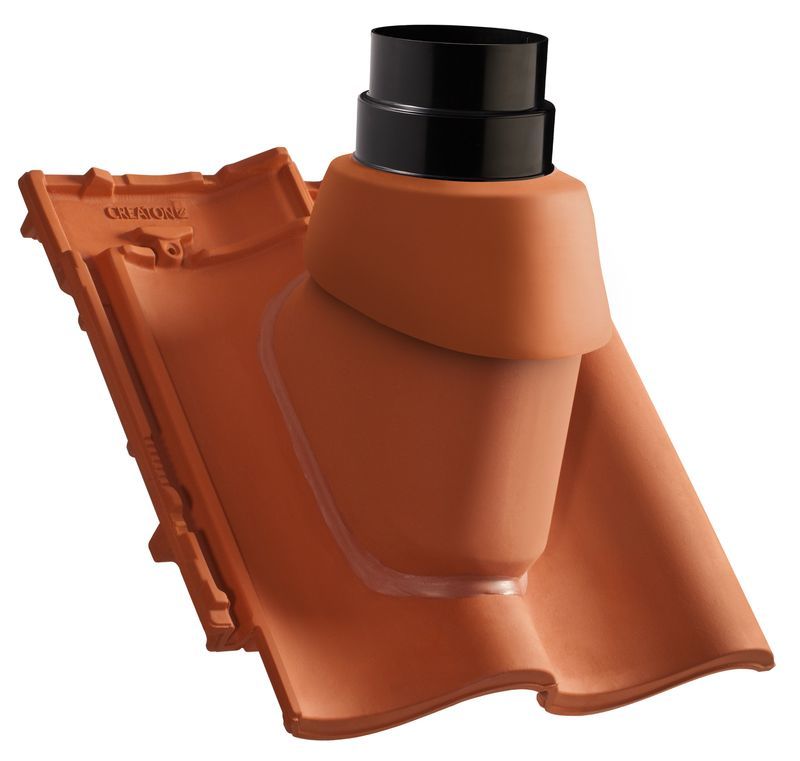

MEL SIGNUM keramički odzračnik 150/160 mm sa adapterom za foliju

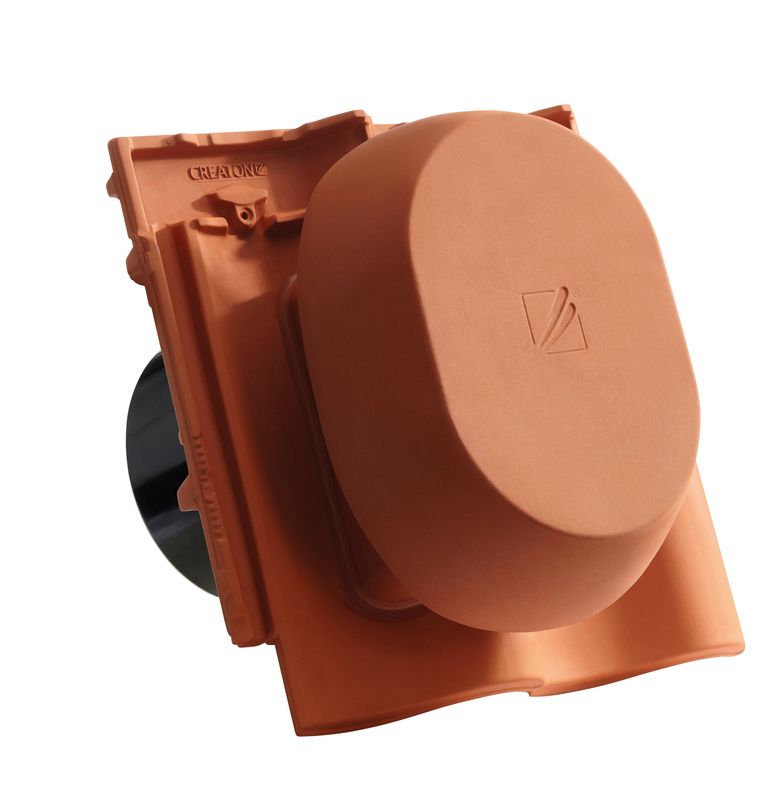

MEL SIGNUM keramički odzračnik 200 mm sa adapterom za foliju

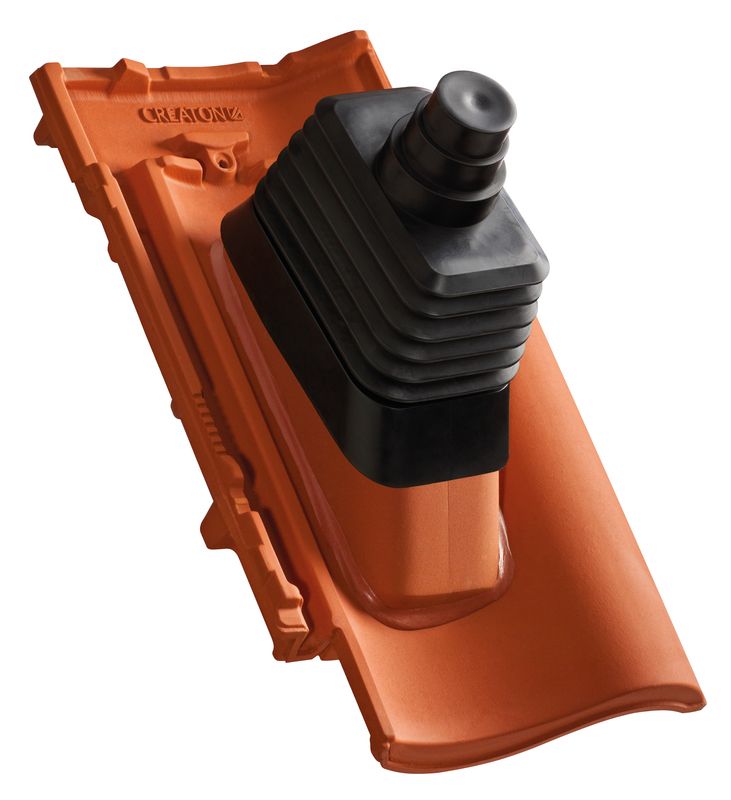

MEL ulaz za antenu

MEL crijep za ulaz solarnih cijevi

Univerzalna kopča za utoreni crijep

Uni fleksibilno crijevo promjer 150/160

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Univerzalna kopča za utoreni crijep

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

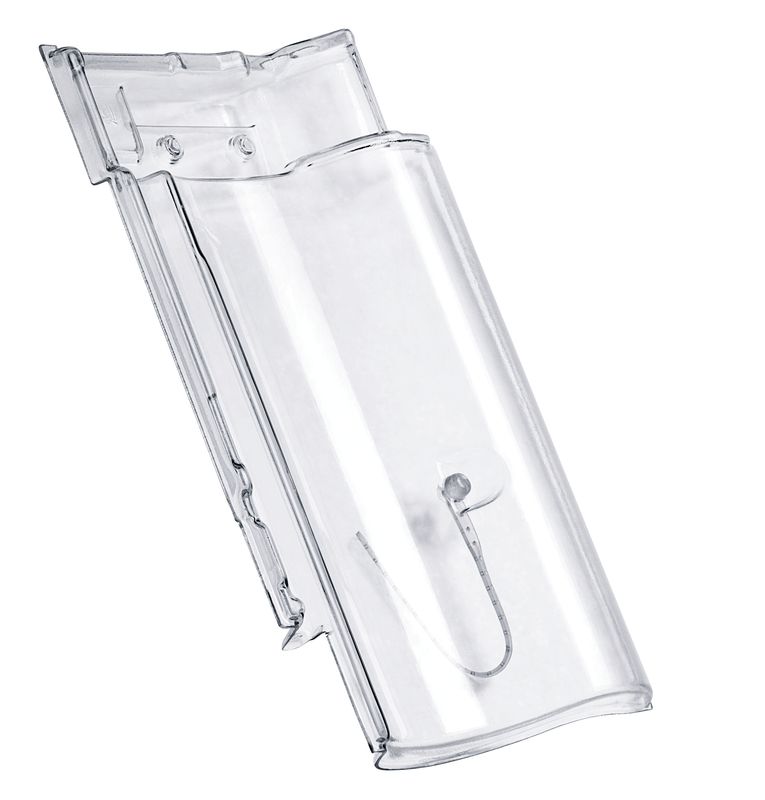

MEL prozirni crijep (akrilni)

Ljestve za krov

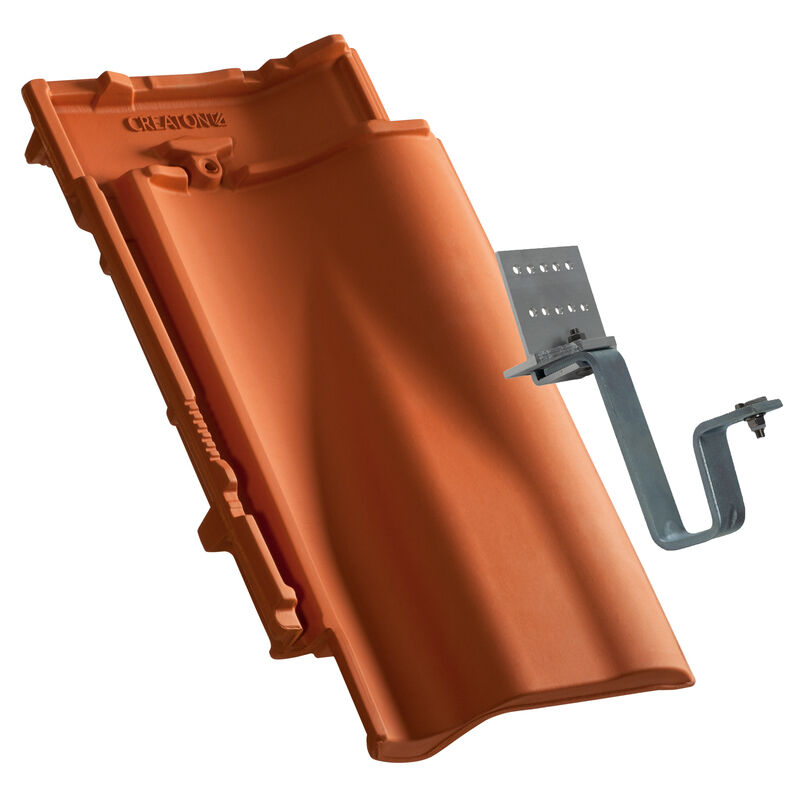

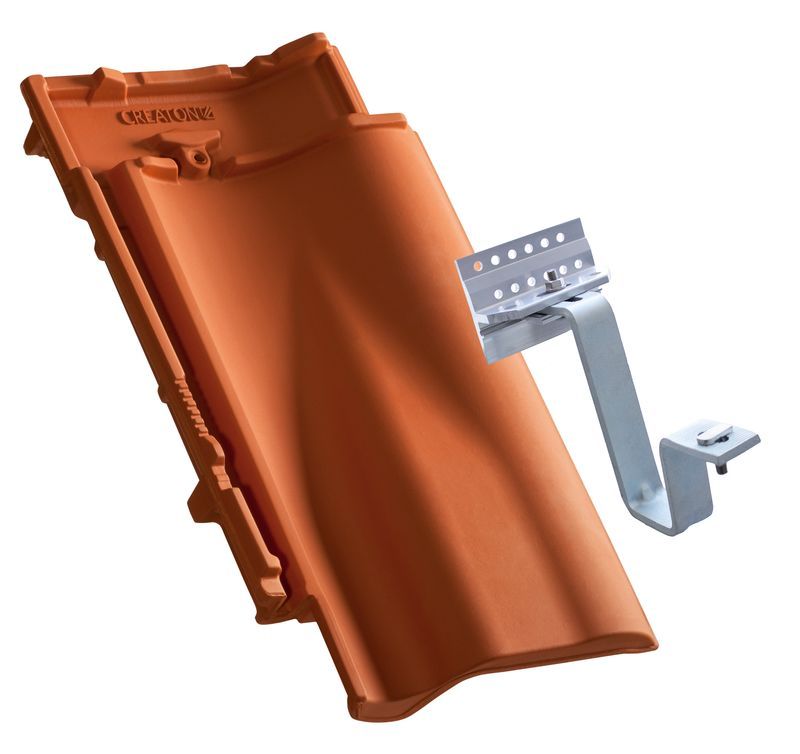

MEL crijep za držač solarnih panela

MEL držač solarnih panela, 30 mm letve

Izlazni krovni prozor 45 x 55 cm metalni sa jednostrukim sigurnosnim staklom

Stepenica/gazište

Spojnica rešetki za hodanje

Dugačka rešetka za hodanje

Rešetka snjegobran, 1,5 m dužina, visina 20 cm

Držač cijevnog snjegobrana

Rešetka za hodanje aluminij 150 x 25 cm

Držač krovnih ljestvi

Nastavak-spojnica za cijev Ø 32 mm

Dugačka rešetka za hodanje

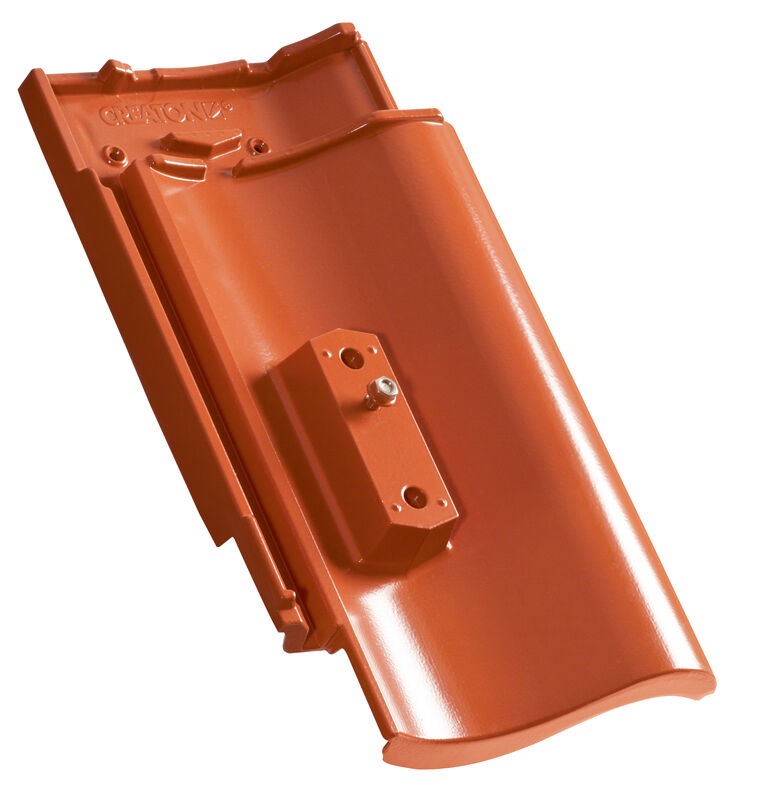

MAG aluminijski crijep

Aluminijska rešetka 150 cm x 25 cm

Dugačka rešetka za hodanje

Poklopac za cijev Ø 32 mm

Proizvodi za zaštitu od vjetra

MEL držač solarnih panela, 50 mm letve

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (MZ3, OPT, DOM, RAP, RUS, GAL)

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (OPT, DOM, RAP, RUS, GAL, VIS)

Ovjesna kopča protiv nevremena cink-alu za 40/50 letve (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Udarna kopča protiv nevremena cink-alu (ROM)

Češalj za strehu

Kopča za rezani crijep 17-21 mm

Kopča za rezani crijep 10-13 mm

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

Akrilna boja 250 ml

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

Proizvodi za sljeme i greben

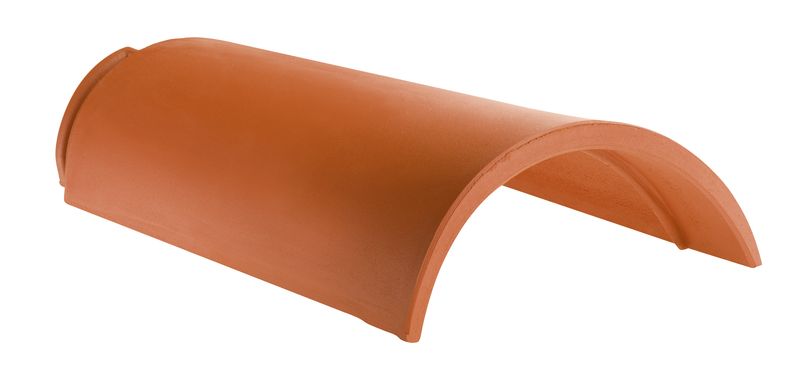

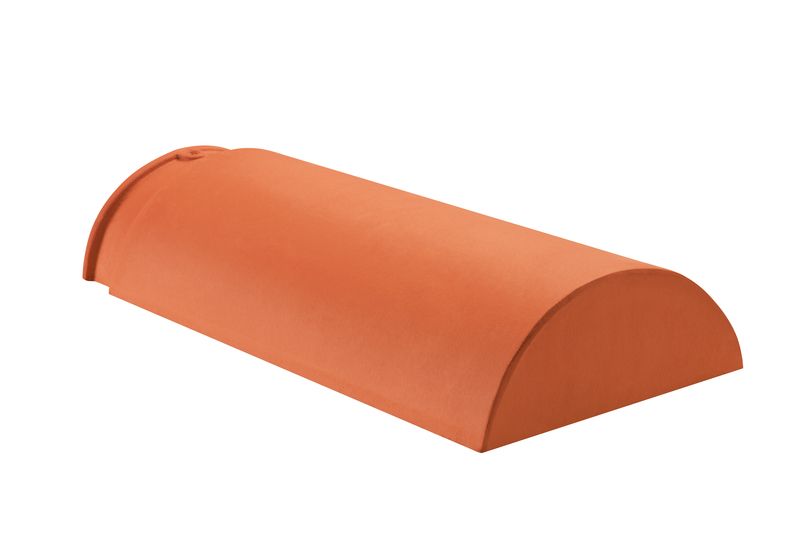

WER sljemenjak PmoN

WER sljemenjak PZ

WER početno/završna sljemena pločica PMoN

WER početno/završna sljemena pločica PZ

WER početno/završna sljemena pločica PMoN

WER funkcionalna početno/završna sljemena pločica PMoN

WER funkcionalna početno/završna sljemena pločica PZ

WER početni sljemenjak sa rozetom PZ

WER početni sljemenjak PZ

FIRSTFIX zatezna kopča PMZ

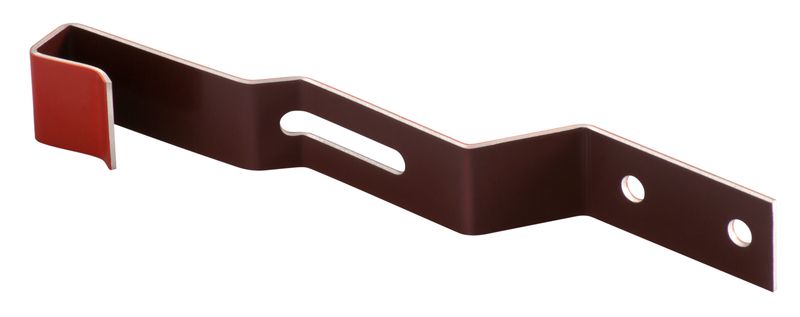

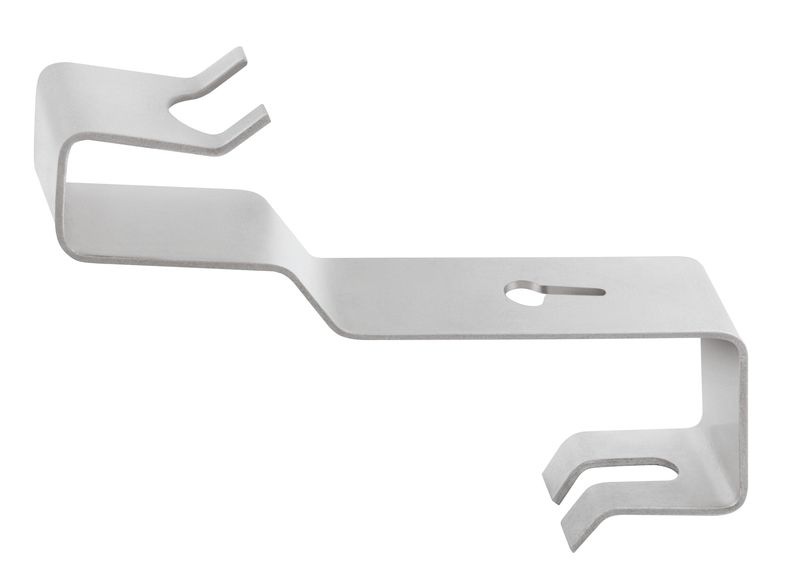

Kopča za sljemenjak alu PMoN

Kopča za sljemenjak alu PZ

WER funkcionalna početno/završna sljemena pločica PMoN

WER početno/završna sljemena pločica PMoN

WER razdjelnik grebena na 3 vode PRU

WER sljemeno grebena kapa 4 strane PRU

FIRSTFIX zatezna kopča PI

FIRSTFIX Kopča za sljemenjak inox

FIRSTFIX Kopča za sljeme G10

Udarna kopča protiv nevremena cink-alu (VIS)

Sljemeno/grebena traka 220 (CREAROLL ALU)

Sljemeno/grebena traka 300 (CREAROLL ALU)

Sljemeno/grebena traka 220 (CREAROLL PP)

Sljemeno/grebena traka 310 (CREAROLL PP)

CAD

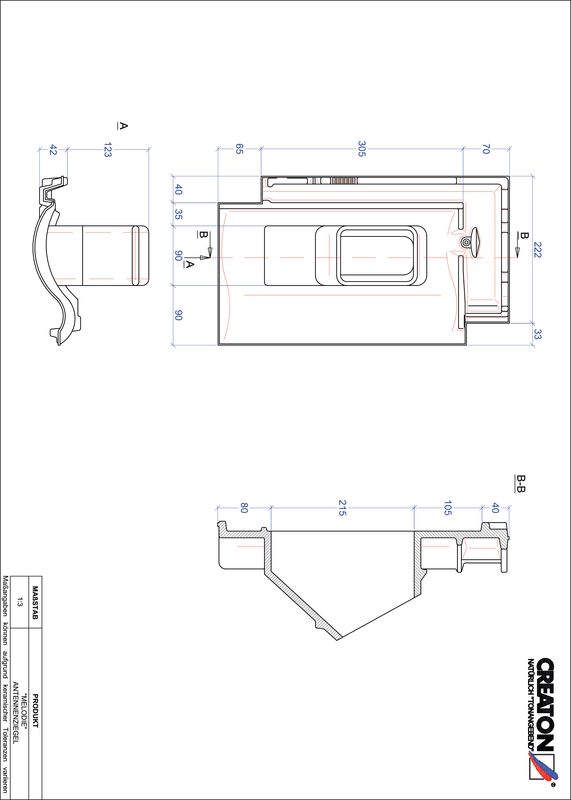

Proizvod CAD file MELODIE antena ANTENNE
pdf | 60 kB
dwg | 102 kB
jpeg | 39 kB
Proizvod CAD file MELODIE crijep sa dva vala DWZ
pdf | 60 kB
dwg | 60 kB
jpeg | 37 kB

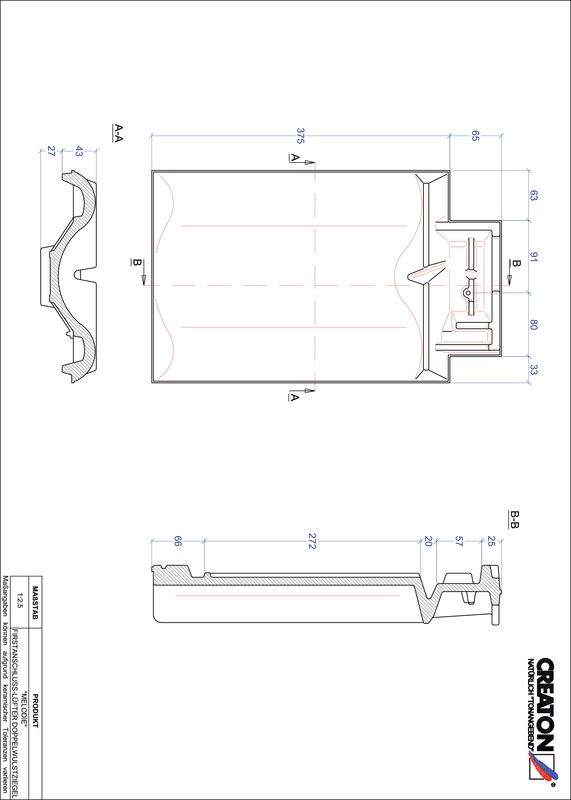

Proizvod CAD file MELODIE podsljemeni odzračni crijep sa dva vala FALDWZ
pdf | 64 kB
dwg | 94 kB
jpeg | 39 kB

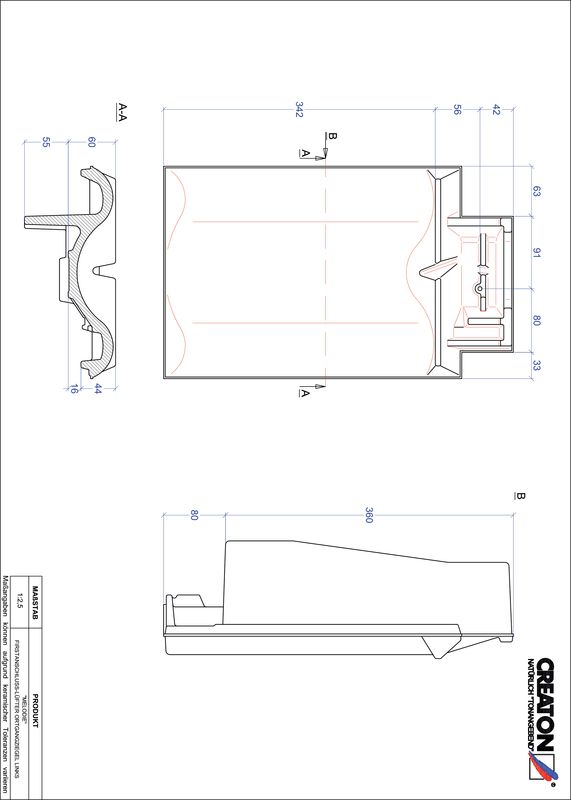

Proizvod CAD file MELODIE podsljemeni odzračni rubni lijevi crijep FALOGL
pdf | 61 kB
dwg | 92 kB
jpeg | 39 kB

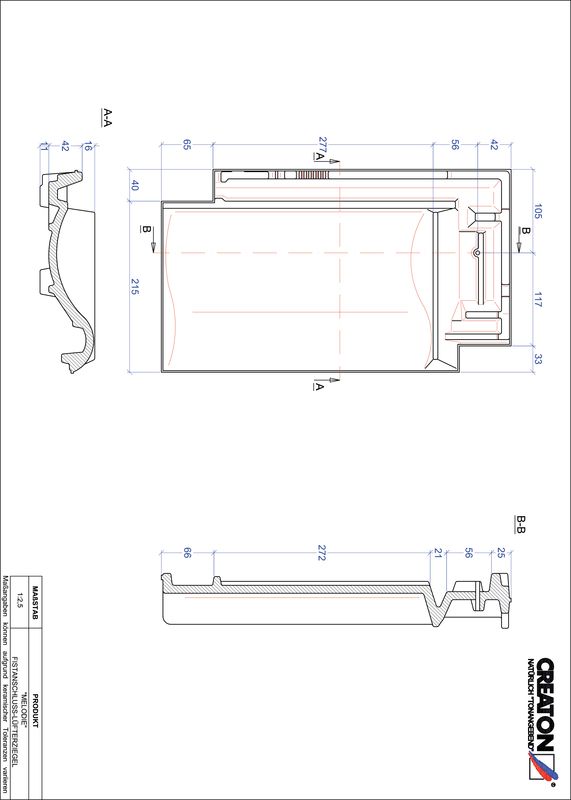

Proizvod CAD file MELODIE podsljemeni odzračni crijep FALZ
pdf | 64 kB
dwg | 102 kB
jpeg | 40 kB

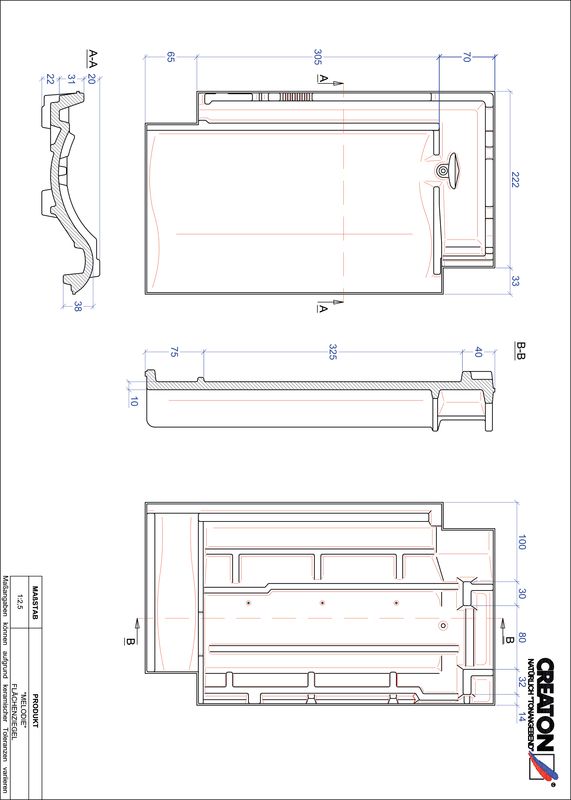

Proizvod CAD file MELODIE FLA
pdf | 68 kB
dwg | 122 kB
jpeg | 53 kB

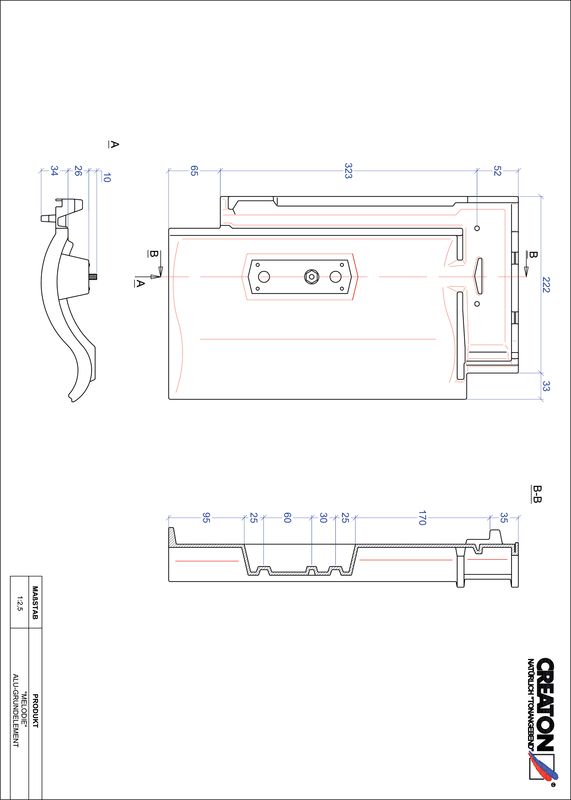

Proizvod CAD file MELODIE aluminijski crijep GRUNDALU
pdf | 50 kB
dwg | 103 kB
jpeg | 38 kB

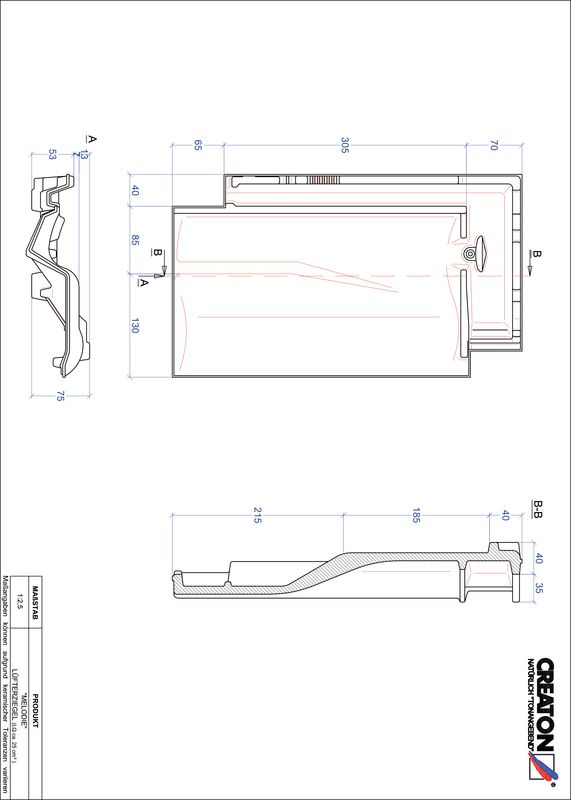

Proizvod CAD file MELODIE odzračnik LUEFTZ
pdf | 62 kB
dwg | 103 kB
jpeg | 40 kB

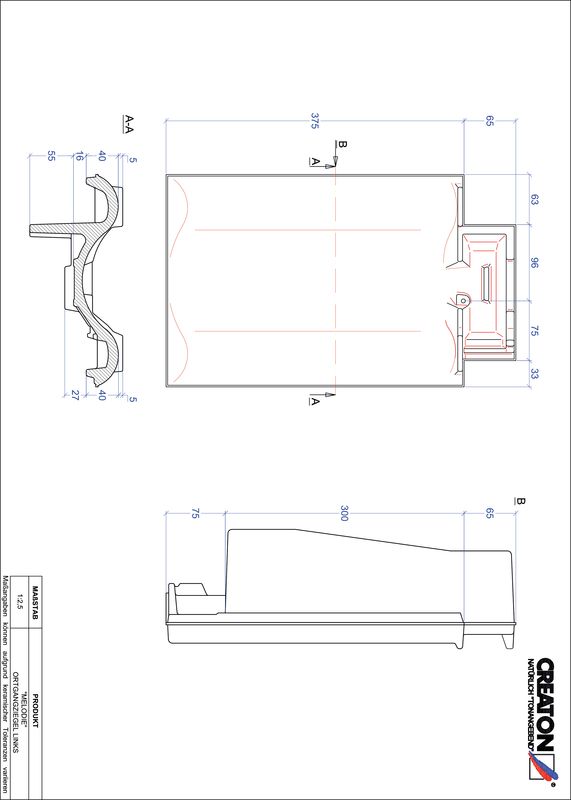

Proizvod CAD file MELODIE rubni lijevi OGL
pdf | 59 kB
dwg | 93 kB
jpeg | 38 kB
Proizvod CAD file MELODIE rubni desni OGR
pdf | 59 kB
dwg | 99 kB
jpeg | 38 kB

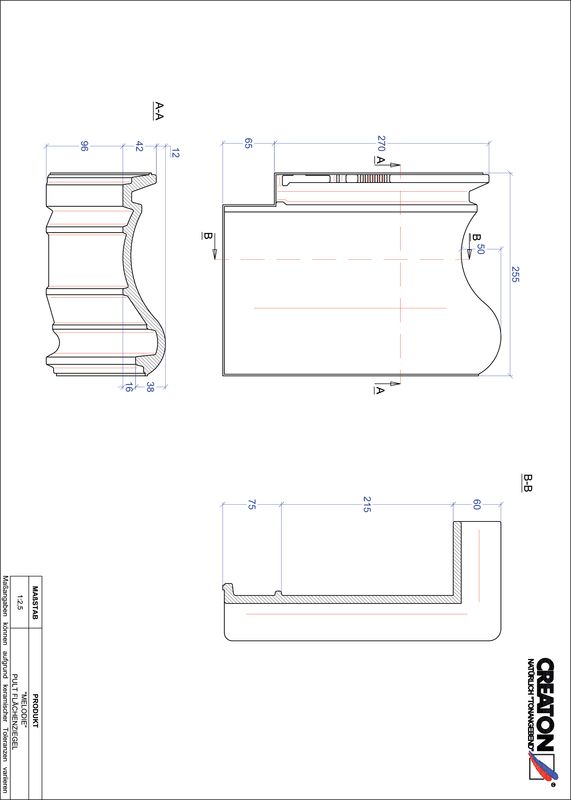

Proizvod CAD file MELODIE pult crijep PULTFLA
pdf | 56 kB
dwg | 91 kB
jpeg | 37 kB

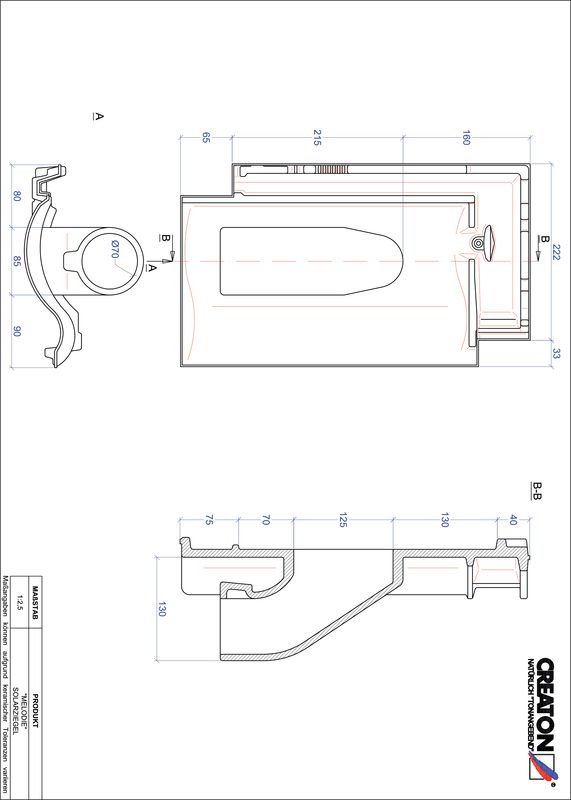

Proizvod CAD file MELODIE prolaz cijevi solarnog kolektora SOLAR
pdf | 64 kB
dwg | 100 kB
jpeg | 42 kB

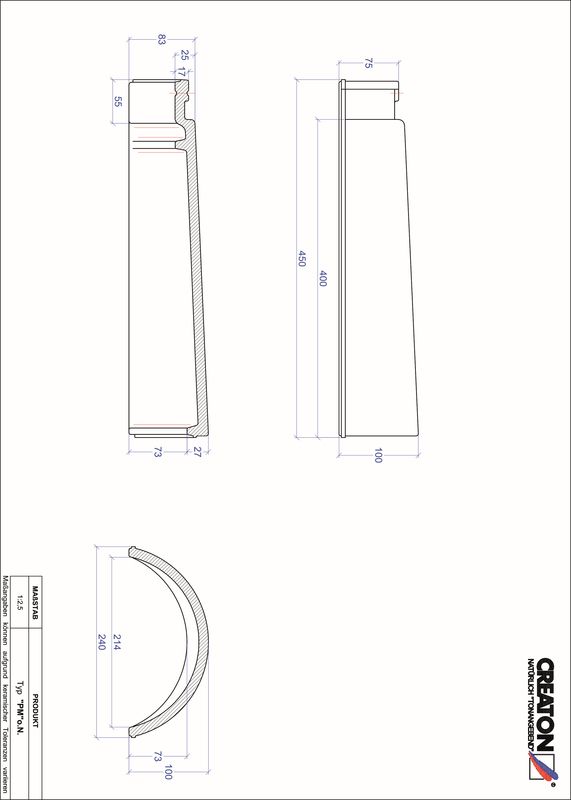

Proizvod CAD file oprema za sljeme i greben FIRST-PMON
