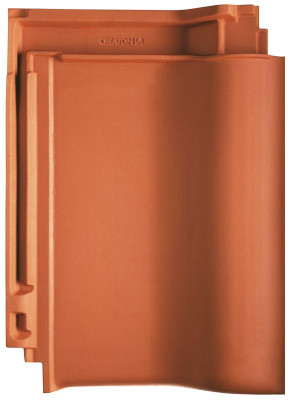

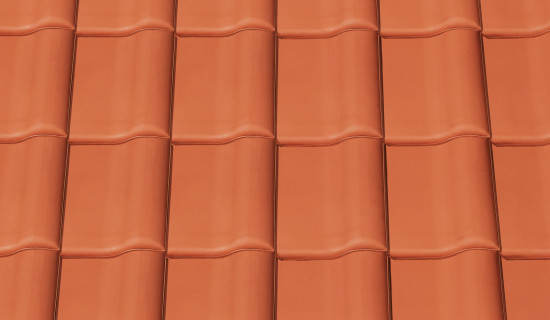

MAGNUM

Ekonomični veliki crijep

Visoki stupanj ekonomičnosti zahvaljujući mega formatu
Kombinacija veličine i kvalitete bez kompromisa uz vrhunsku tehnologiju
Besprijekorno prekrivanje i optimalni protok zraka
Tri stabilna ovjesna nosa osiguravaju sigurno držanje i pouzdano stražnje prozračivanje krovnih letvi
Preklapanje, odvodnja vode i izuzetan stupanj ekonomičnosti čine MAGNUM izvanrednim crijepom koji je pogodan i za vrlo ravne i vrlo strme krovove
Čak i pri jakim vjetrovima, tehnologija labirinta sprječava prodiranje oborinskih voda. , s pet posebno oblikovanih i izrazito izraženih bočnih rebara

Tehnièki podaci

Dimenzije(cca.)	357 x 495 mm (milimetar )
Min.pokrovna širina(cca.)	295 mm (milimetar )
Srednja pokrovna širina(cca.)	296 mm (milimetar )
Maks.pokrovna širina(cca.)	297 mm (milimetar )
Min.letvanje(cca.)	390 mm (milimetar )
Letvanje preporučeno(cca.)	400 mm (milimetar )
Maks. letvanje(cca.)	411 mm (milimetar )
min. utrošak crijepa (cca.)	8.2 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	8.5 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	8.7 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	4.9 kg/kom (kilograma po komadu)
Masa po m²(cca.)	41.7 kg/m² (kilogram po metru kvadratnom )
Masa palete(cca.)	848 kg (kilogram)
BETON I VLAKNO CEMENT	4 kom (komad )
Komada na paleti	168 komad

LAF-/FLA vrijednosti

LAF-/FLA vrijednosti u mm sa falcom za 30x50 letve
	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	110	110	110	100	100	100	90	90	90	90	90
	FLA	100	95	90	80	70	60	50	40	30	20	10
LAF-/FLA vrijednosti u mm sa falcom za 40x60 letve
	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	110	110	110	95	95	95	85	80	75	75	75
	FLA	110	105	100	90	80	70	60	50	40	30	20
LAF-/FLA vrijednosti u mm sa falcom za 50x50 letve
	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
	LAF	105	105	105	90	90	85	75	70	65	65	60
	FLA	120	115	110	100	90	85	75	65	60	50	50

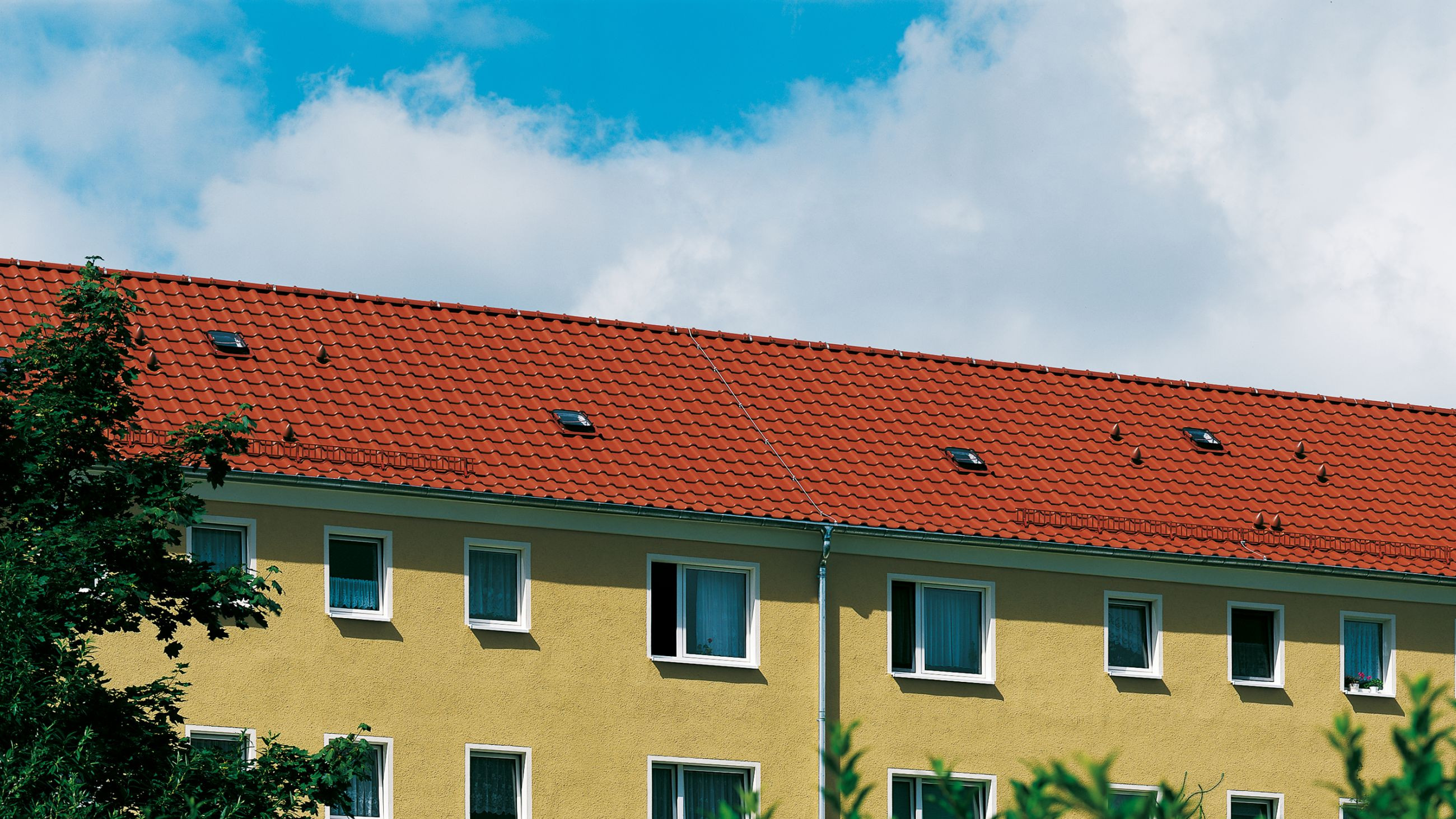

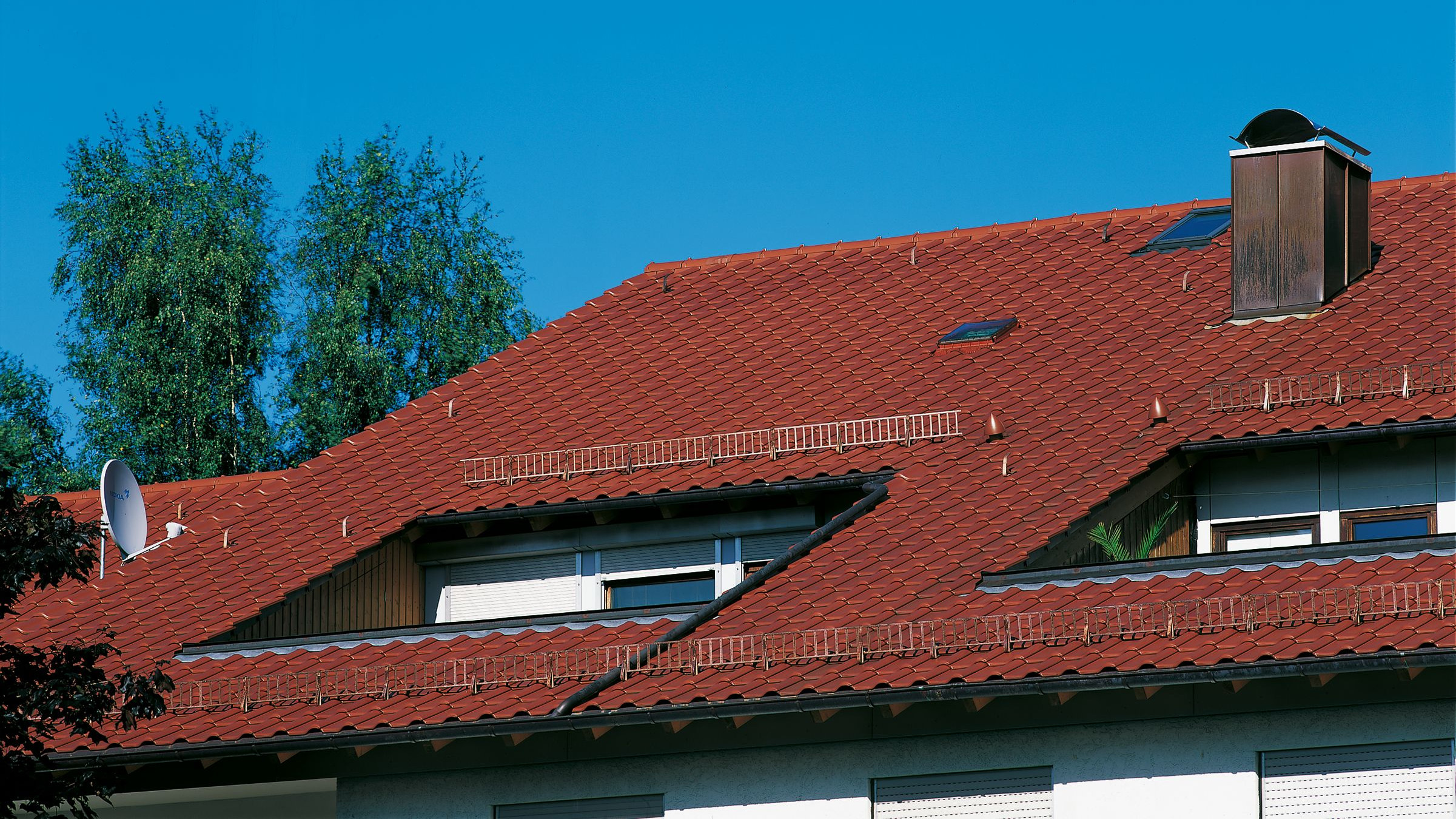

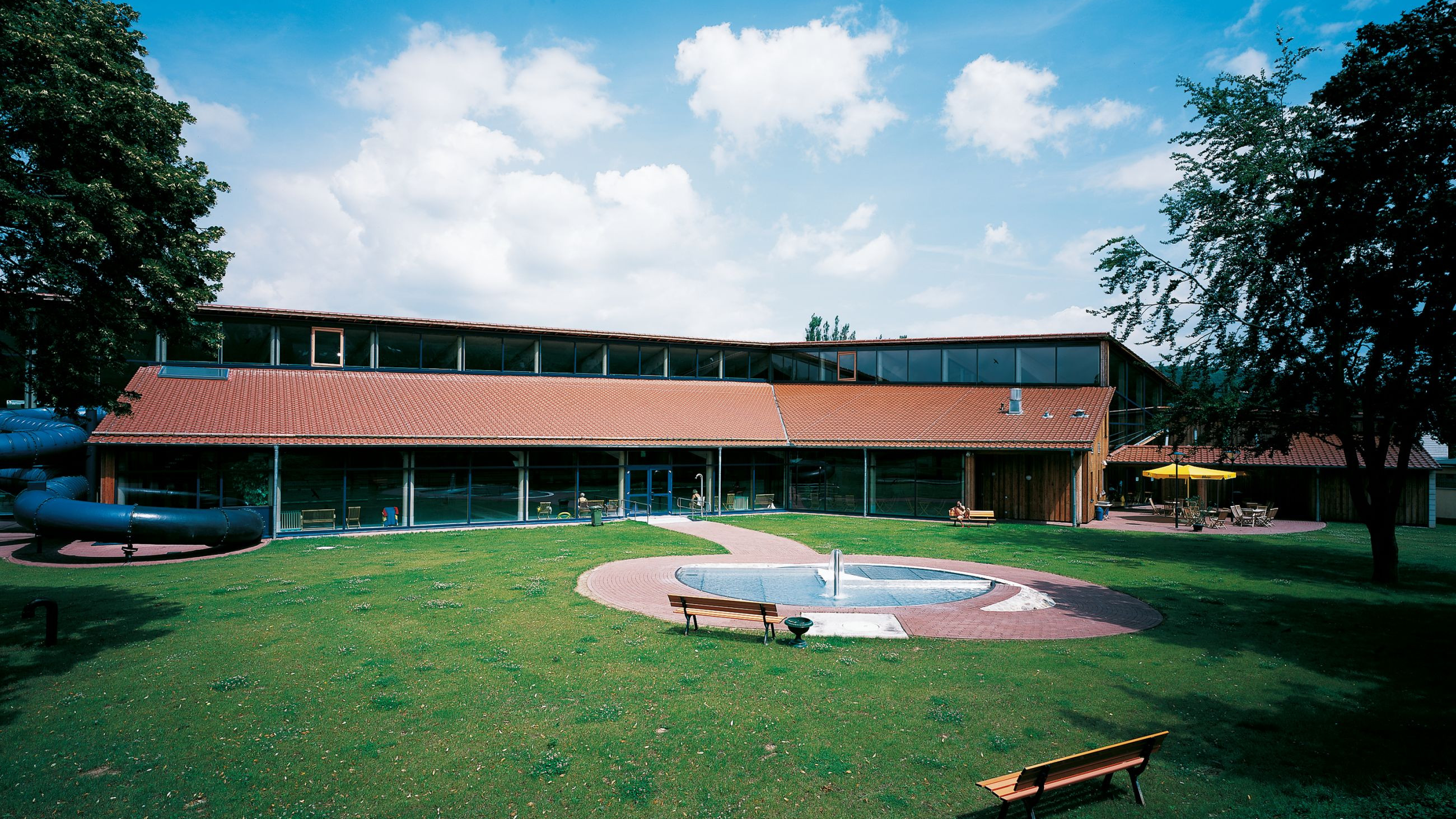

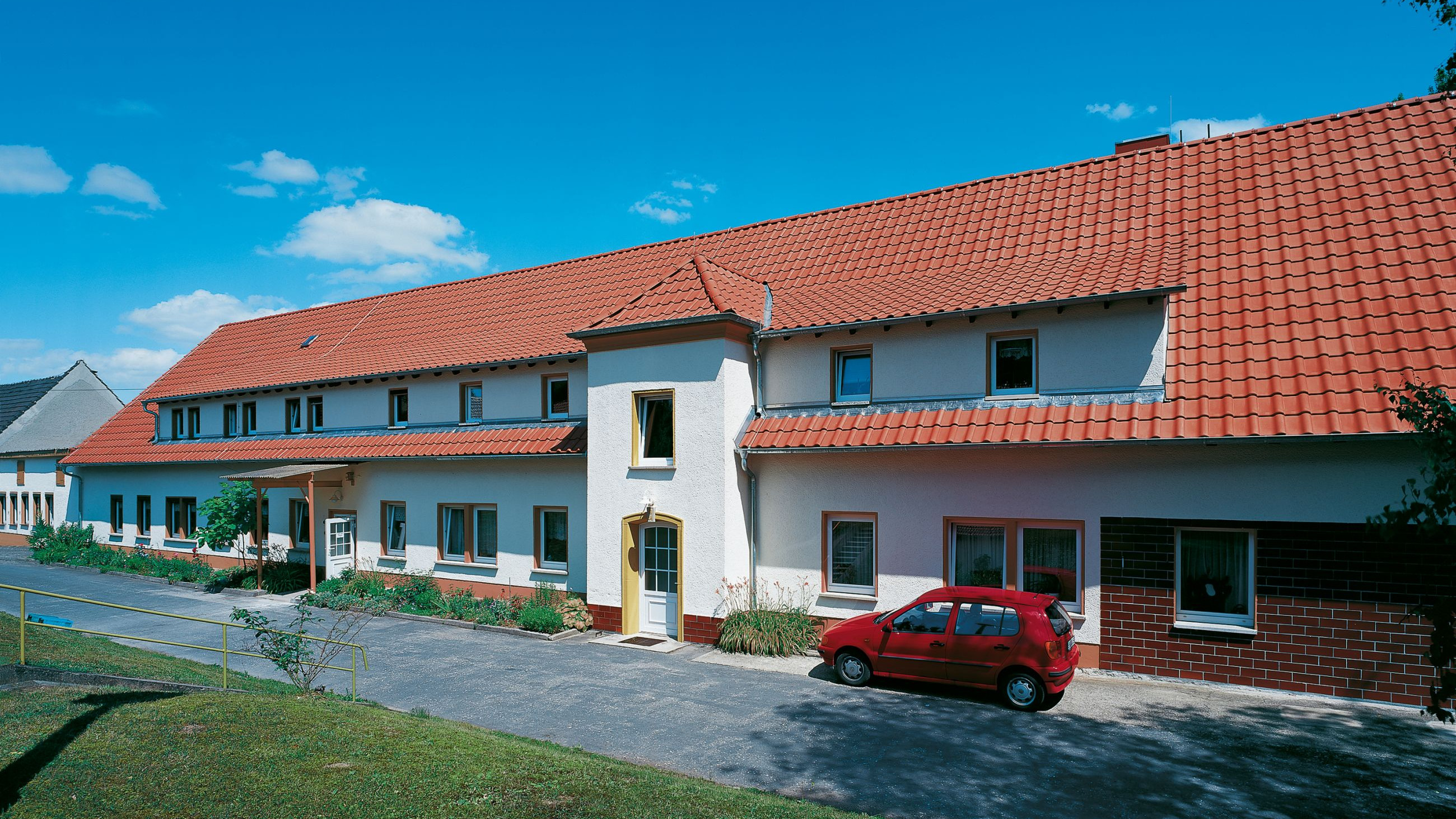

Reference

Više >>

Više >>

Više >>

Više >>

Više >>

Krovna oprema

MAG Crijep

MAG podsljemeni odzračni crijep sa dva vala

MAG rubni desni

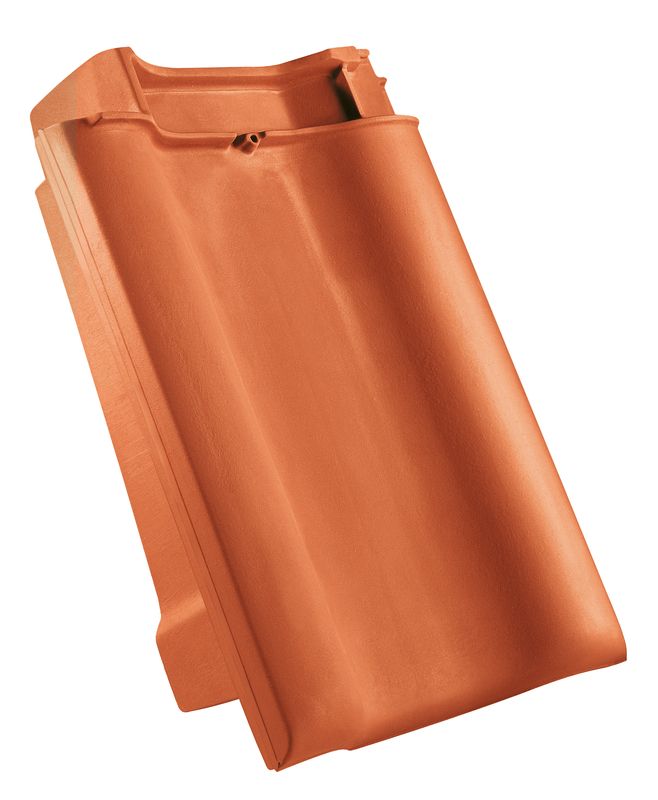

MAG rubni lijevi

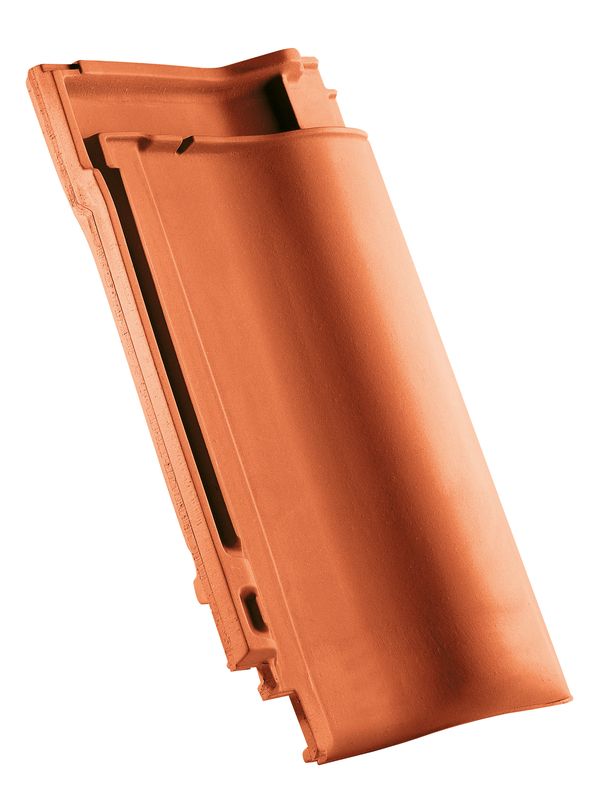

MAG polovica crijepa

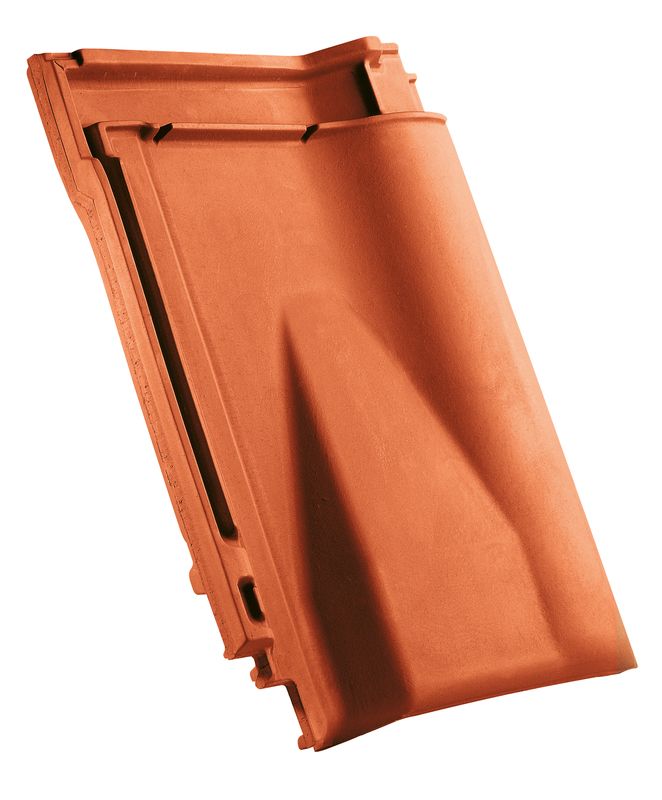

MAG odzračni crijep

MAG podsljemeni odzračni crijep

MAG podsljemeni odzračni polovica crijepa

MAG podsljemeni odzračni rubni desni crijep

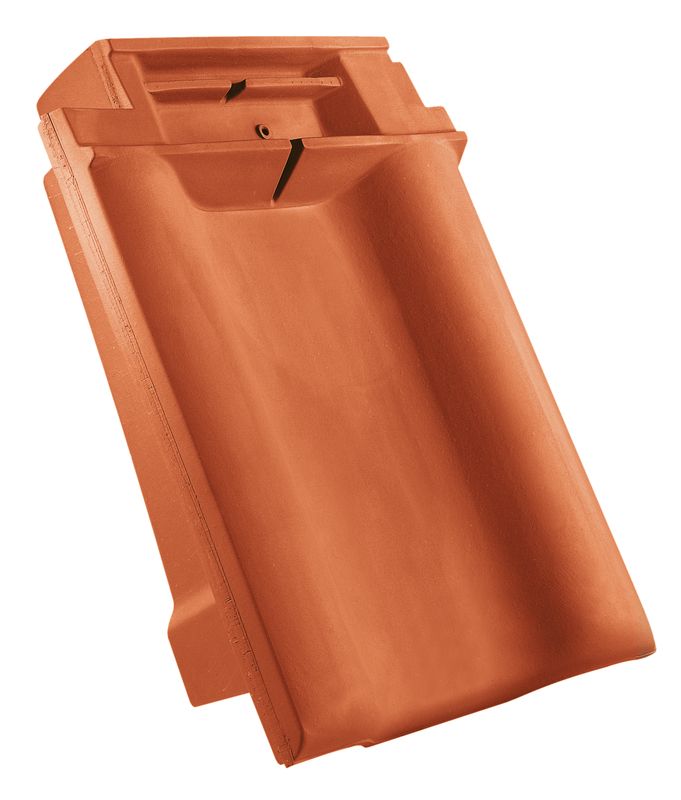

MAG podsljemeni odzračni rubni lijevi crijep

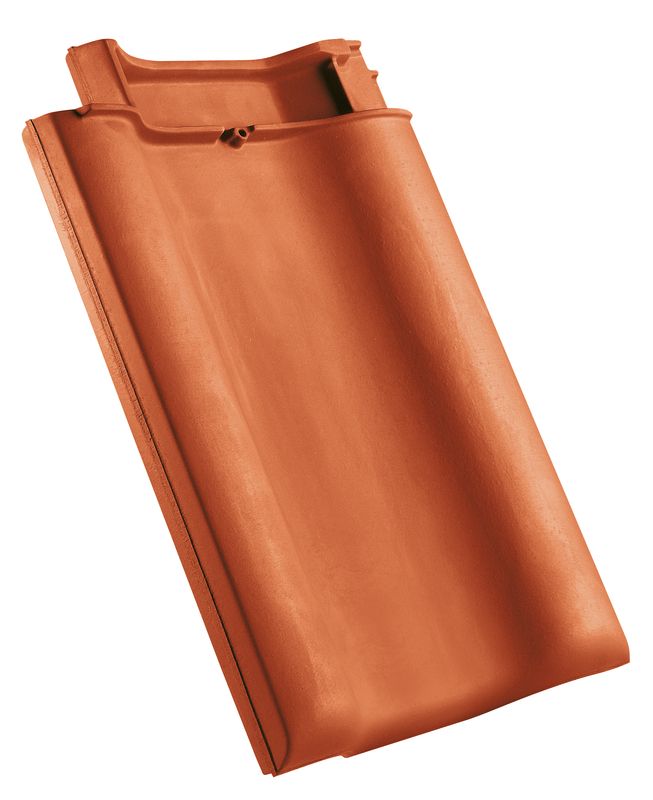

MAG crijep sa dva vala

MAG za jednostrešni krov, polovica crijepa

MAG za jednostrešni krov, rubni desni

MAG za jednostrešni krov, crijep

Proizvodi za odzračivanje i krovni prodori

MAG za jednostrešni krov, rubni crijep specijalna veličina lijevi

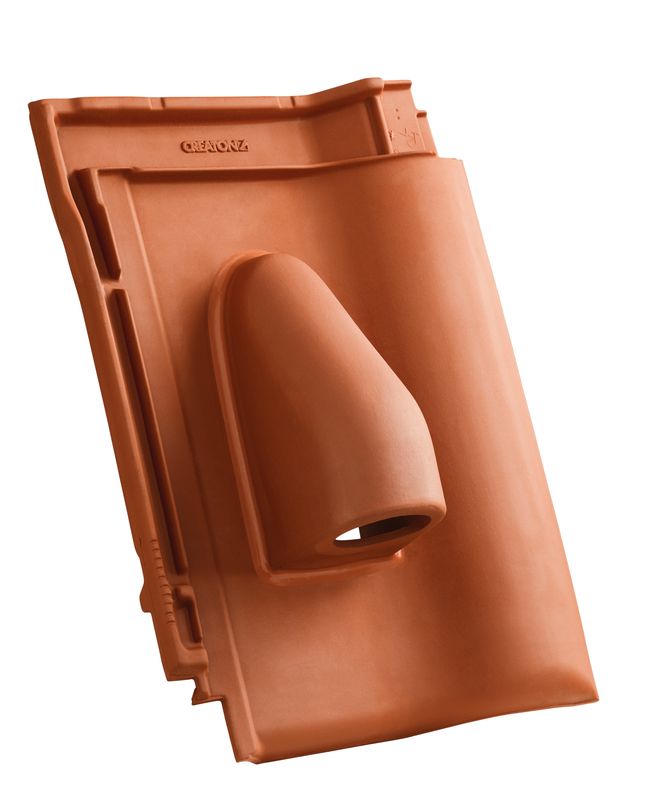

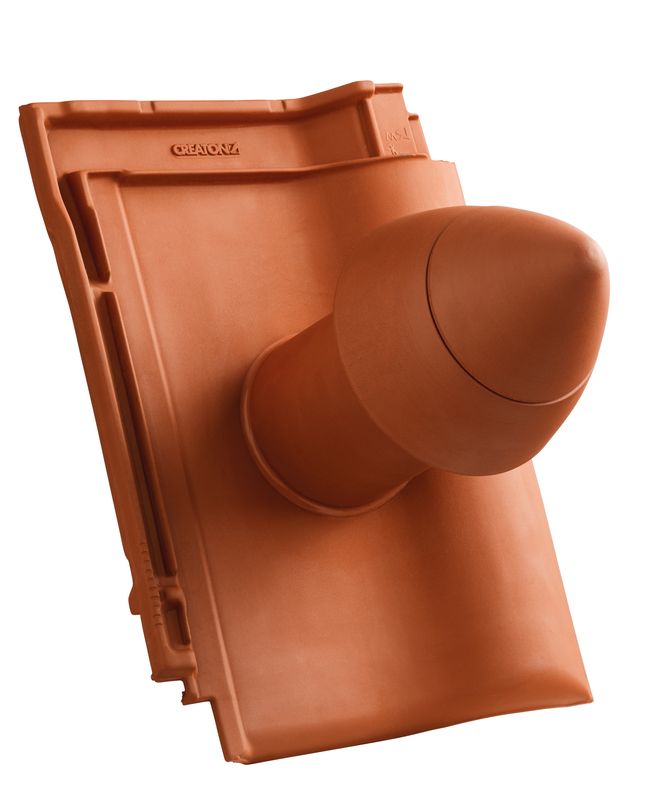

MAG SIGNUM keramički odzračnik 100 mm sa poklopcem na odvrtanje, adapter za foliju i fleksibilno crijevo

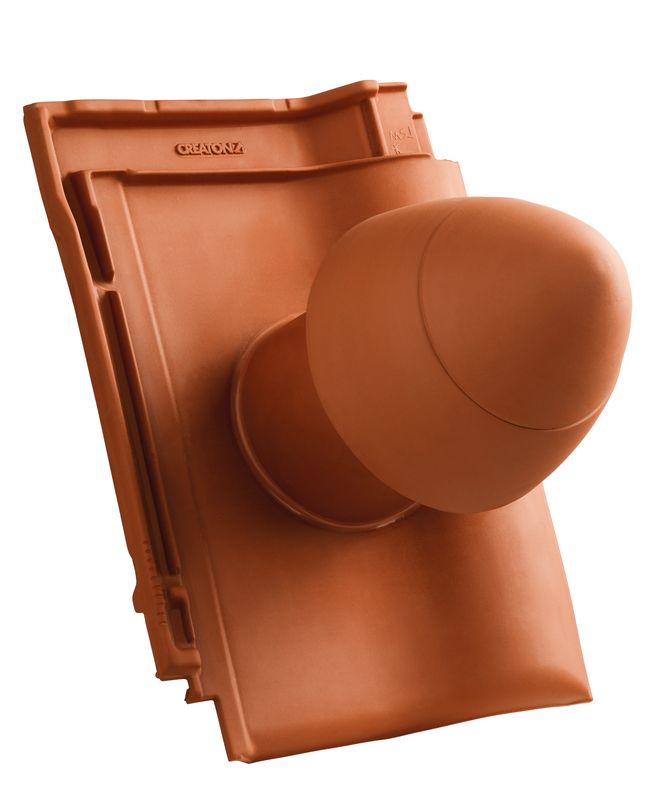

MAG SIGNUM keramički odzračnik 125 mm sa pomičnim poklopcem, adapter za foliju i fleksibilno crijevo

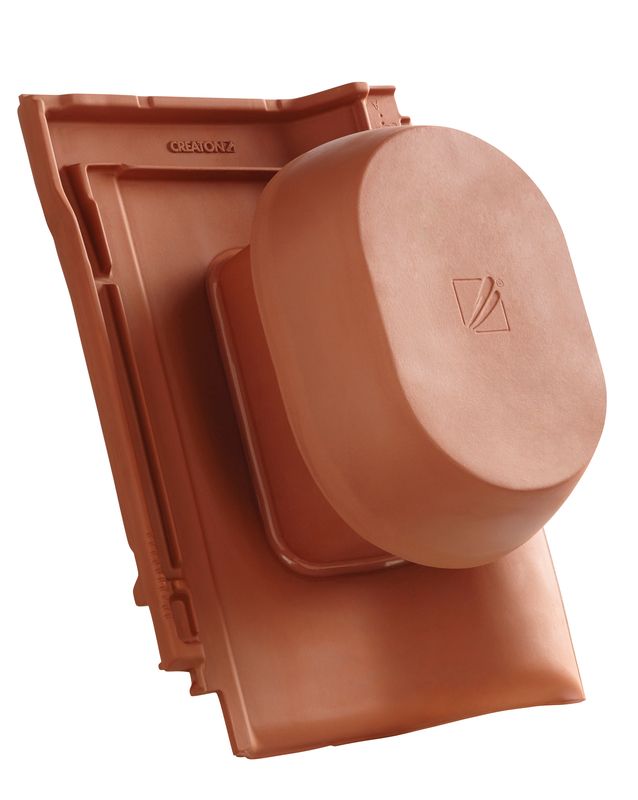

MAG SIGNUM keramički odzračnik 150/160 mm sa adapterom za foliju

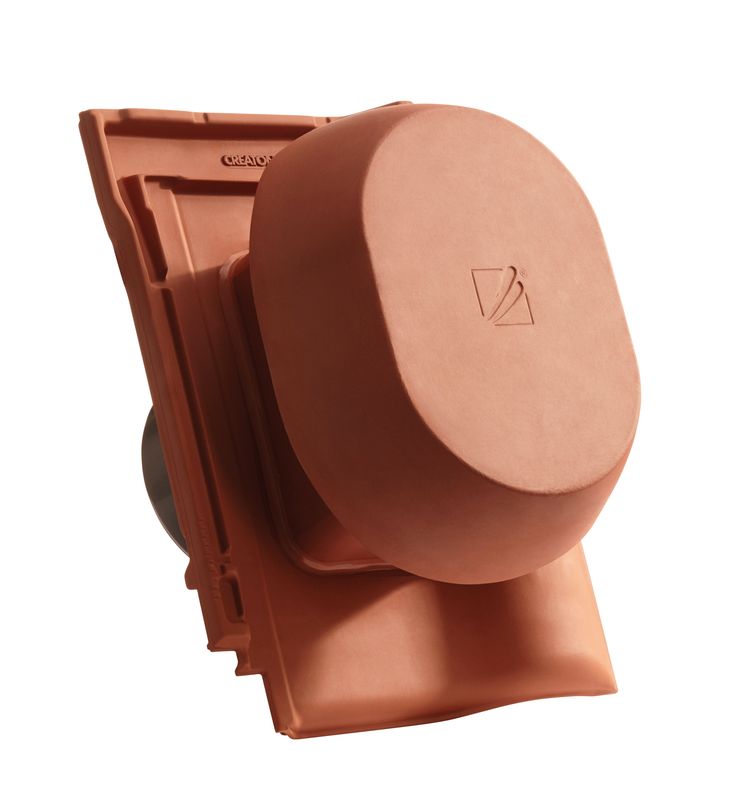

MAG SIGNUM keramički odzračnik 200 mm sa adapterom za foliju

MAG ulaz za antenu

MAG crijep za solarni ulaz

Univerzalna kopča za utoreni crijep

Uni fleksibilno crijevo promjer 150/160

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Univerzalna kopča za utoreni crijep

Proizvodi za zaštitu od vjetra

MAG držač solarnih panela, 50 mm letve

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (MEL, VIS)

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (MEL) and 40/50 letve (BAL, PRE)

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (BIBER)

Udarna kopča protiv nevremena cink-alu (RAP, MEL, GAL)

Češalj za strehu

Vijak od nehrđajućeg čelika sa brtvom, dužina 70 mm

Univerzalni aluminijski opšav traka 450 mm

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

Akrilna boja 250 ml

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

Proizvodi za sljeme i greben

KAP osnovni element za držače solarnihpanela

AUT sljemenjak PF

AUT početno/završna sljemena pločica PF

AUT funkcionalna početno/završna sljemena pločica PF

AUT početni sljemenjak sa rozetom PF

AUT početni sljemenjak PF

AUT početni sljemenjak okrugli PF

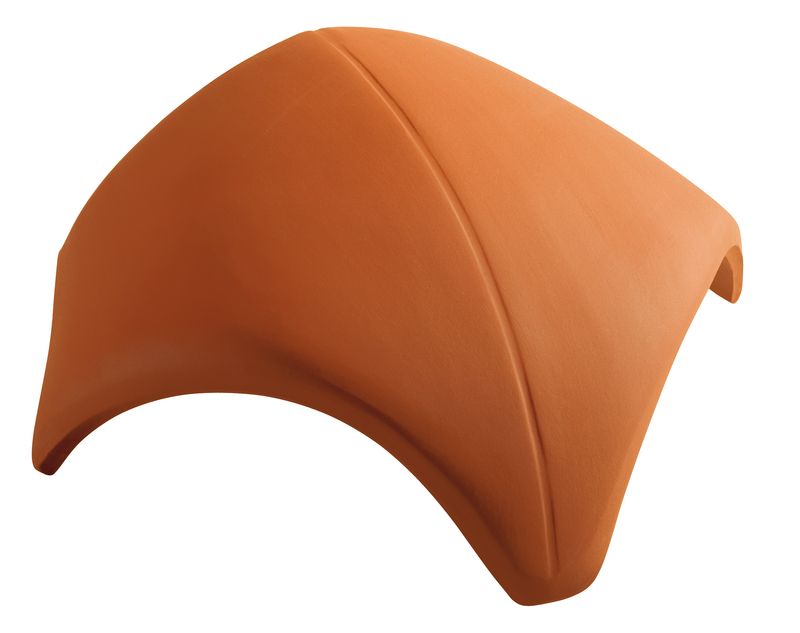

AUT sljemeno grebena kapa 3 strane PF

Kopča za sljemenjak alu PE

Kopča za sljemenjak alu PF

FIRSTFIX Kopča za sljemenjak inox

FIRSTFIX Kopča za sljeme G10

Udarna kopča protiv nevremena cink-alu (VIS)

Sljemeno/grebena traka 220 (CREAROLL ALU)

Sljemeno/grebena traka 300 (CREAROLL ALU)

Sljemeno/grebena traka 220 (CREAROLL PP)

Sljemeno/grebena traka 310 (CREAROLL PP)

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

MAG prozirni (akrilni)

Ljestve za krov

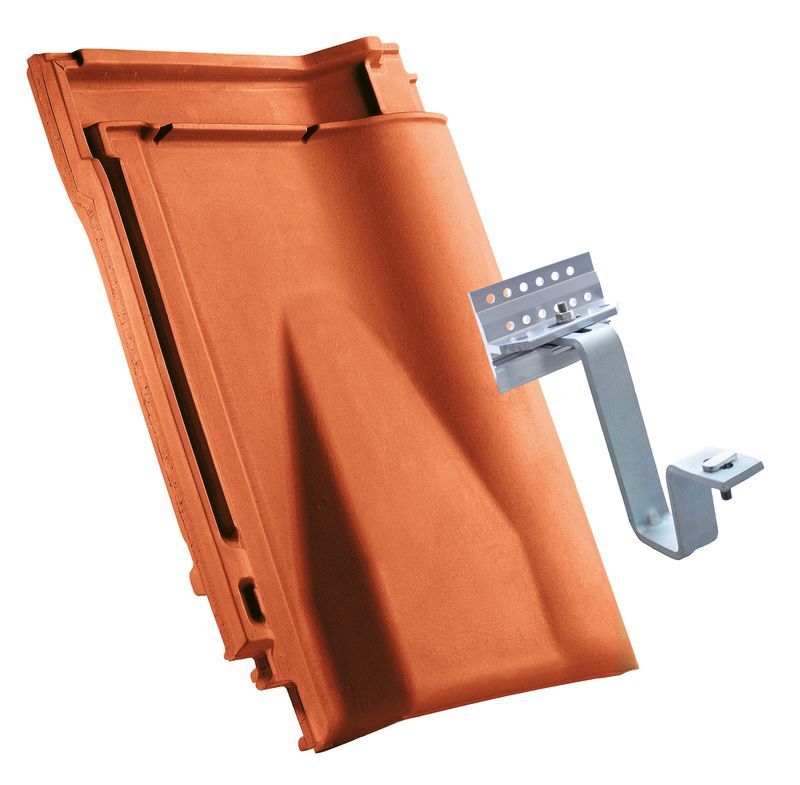

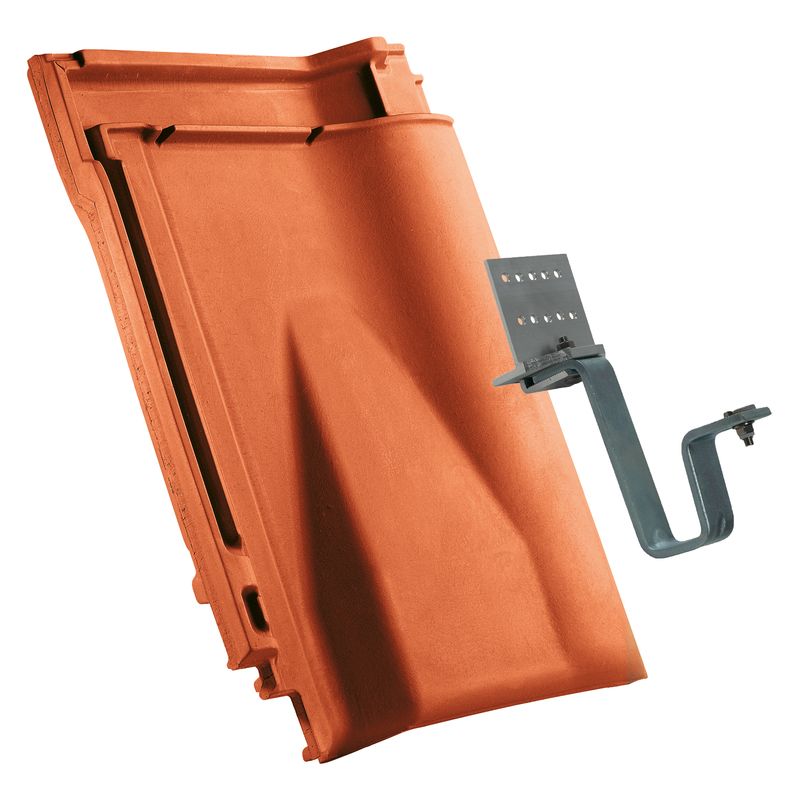

MAG crijep za držač solarnih panela

MAG držač solarnih panela, 30 mm letve

Izlazni krovni prozor 45 x 55 cm metalni sa jednostrukim sigurnosnim staklom

Stepenica/gazište

Spojnica rešetki za hodanje

Dugačka rešetka za hodanje

Rešetka snjegobran, 1,5 m dužina, visina 20 cm

Držač cijevnog snjegobrana

Rešetka za hodanje aluminij 150 x 25 cm

Držač krovnih ljestvi

Nastavak-spojnica za cijev Ø 32 mm

Dugačka rešetka za hodanje

MAG aluminijski crijep

Aluminijska rešetka 150 cm x 25 cm

Dugačka rešetka za hodanje

Poklopac za cijev Ø 32 mm

Preuzimanja

Brošure i dokumenti
Magnum
CAD

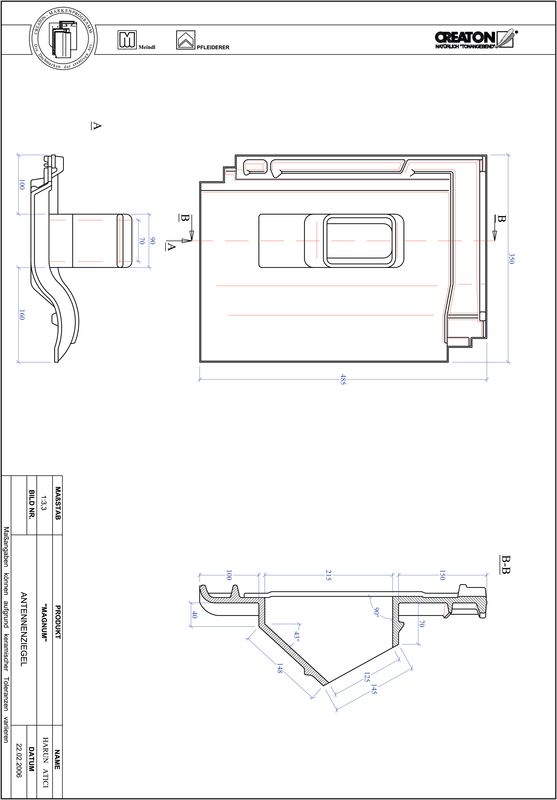

Proizvod CAD file MAGNUM antena ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 44 kB
Proizvod CAD file MAGNUM crijep sa dva vala DWZ
pdf | 106 kB
dwg | 118 kB
jpeg | 43 kB

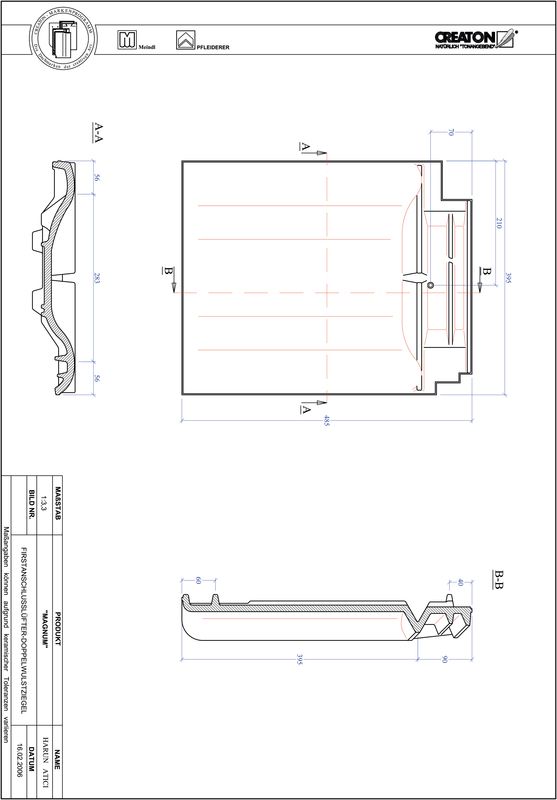

Proizvod CAD file MAGNUM podsljemeni odzračni crijep sa dva vala FALDWZ
pdf | 113 kB
dwg | 119 kB
jpeg | 42 kB
Proizvod CAD file MAGNUM podsljemeni odzračni crijep polovica FALLH
pdf | 95 kB
dwg | 122 kB
jpeg | 50 kB

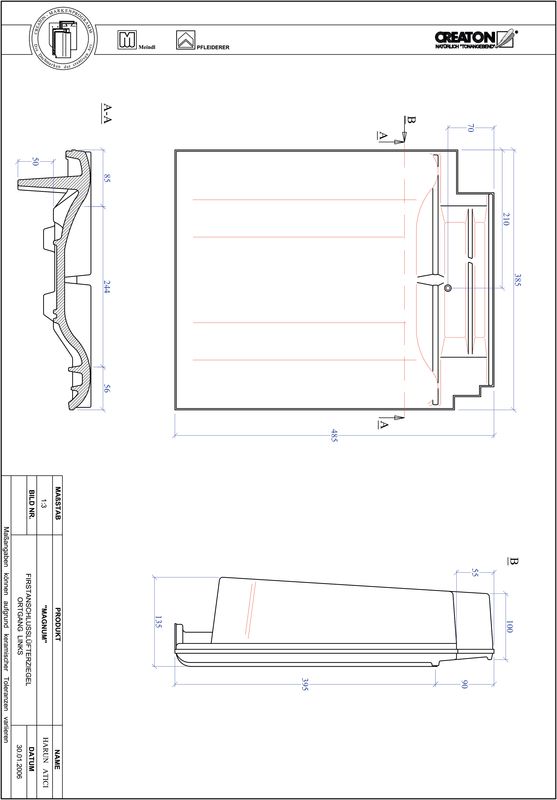

Proizvod CAD file MAGNUM podsljemeni odzračni rubni lijevi crijep FALOGL
pdf | 113 kB
dwg | 116 kB
jpeg | 44 kB

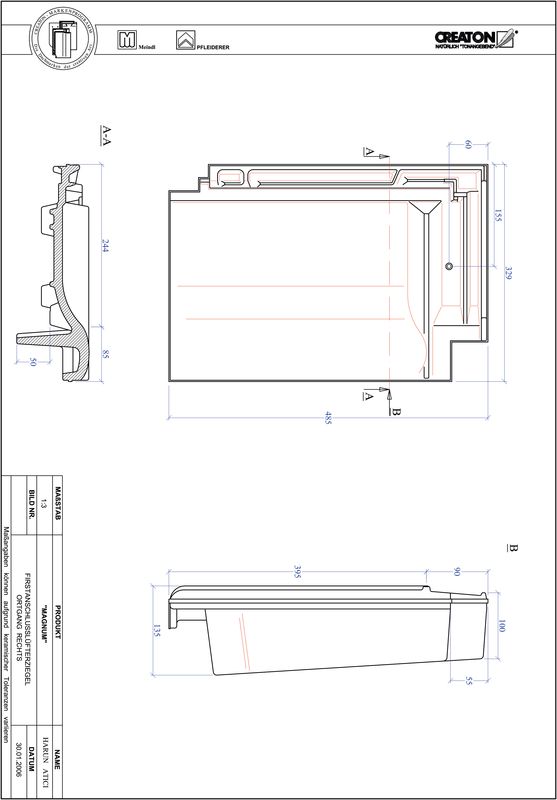

Proizvod CAD file MAGNUM podsljemeni odzračni rubni desni crijep FALOGR
pdf | 114 kB
dwg | 109 kB
jpeg | 43 kB

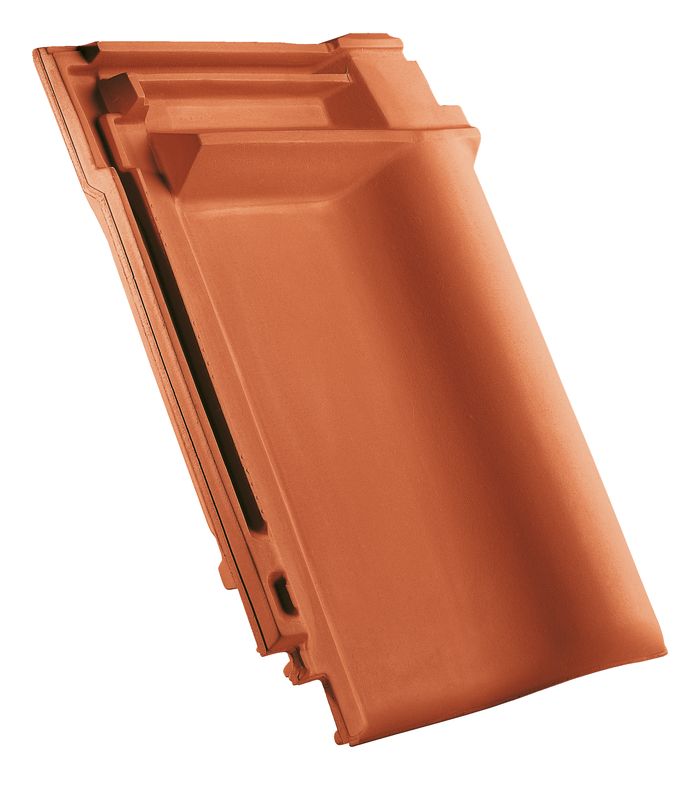

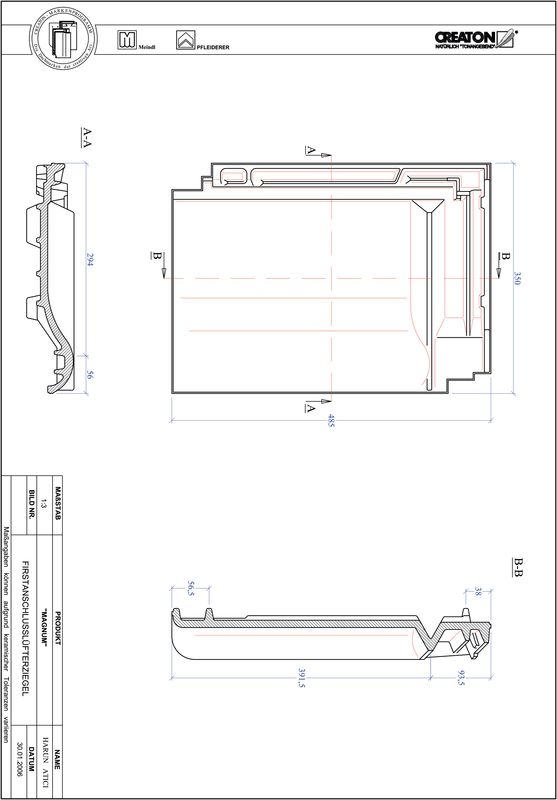

Proizvod CAD file MAGNUM podsljemeni odzračni crijep FALZ
pdf | 112 kB
dwg | 110 kB
jpeg | 45 kB

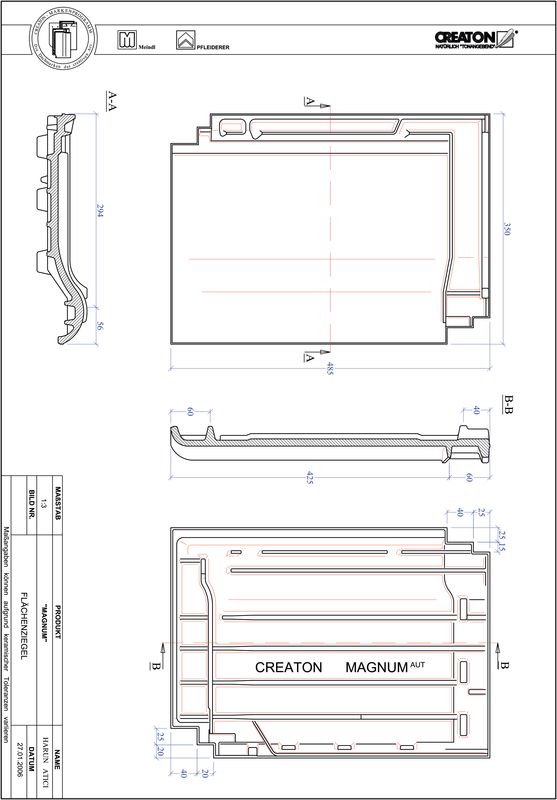

Proizvod CAD file MAGNUM FLA
pdf | 121 kB
dwg | 136 kB
jpeg | 58 kB

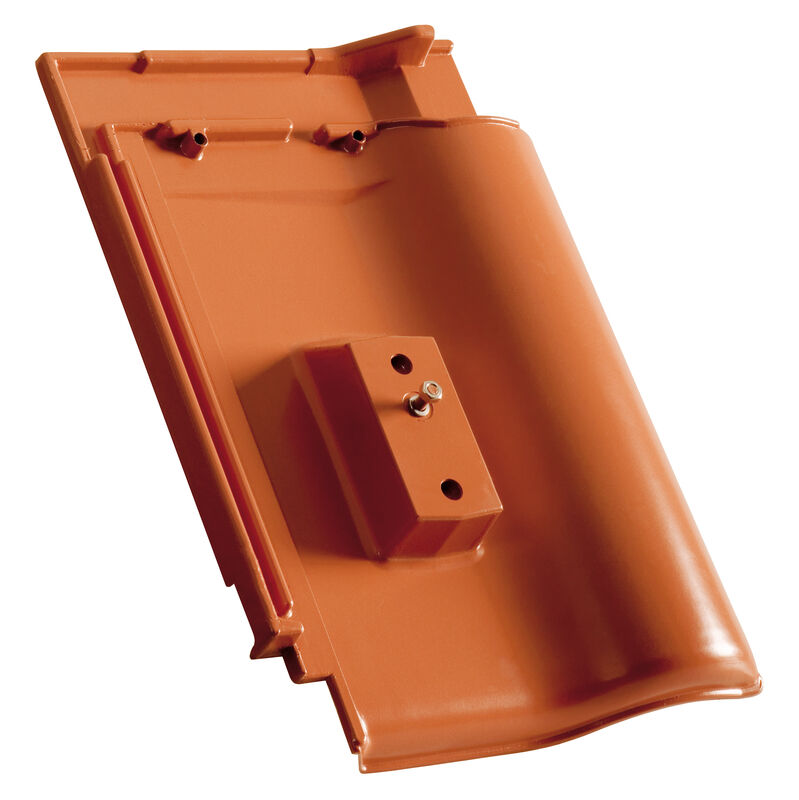

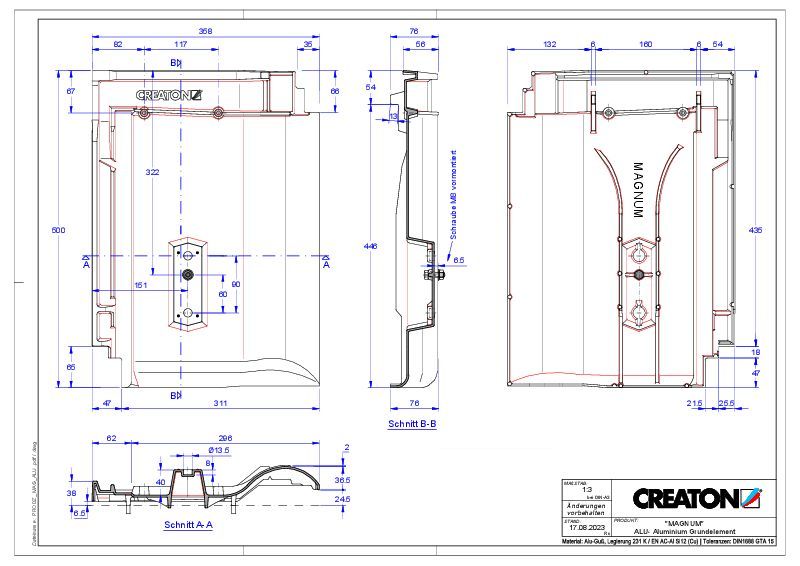

Proizvod CAD file MAGNUM aluminijski crijep GRUNDALU
pdf | 225 kB
dwg | 290 kB
jpeg | 71 kB

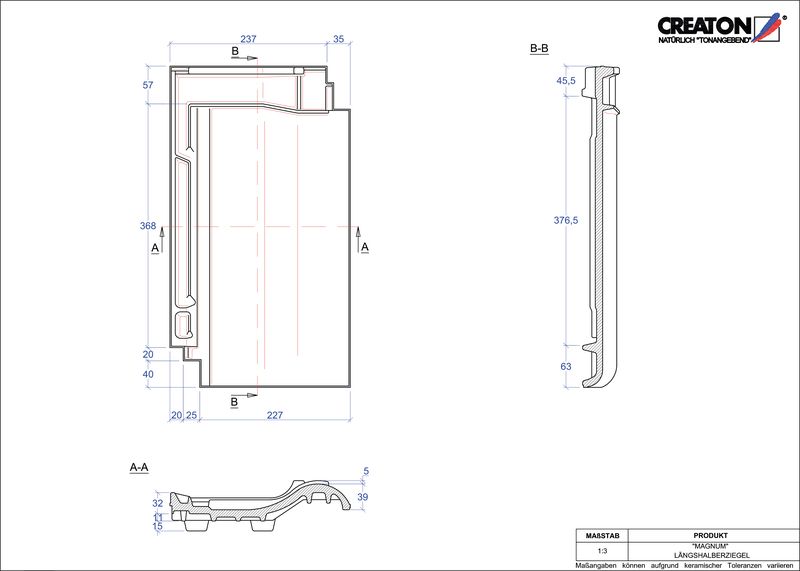

Proizvod CAD file MAGNUM polovica crijepa LH
pdf | 64 kB
dwg | 143 kB
jpeg | 36 kB
Proizvod CAD file MAGNUM odzračnik LUEFTZ
pdf | 104 kB
dwg | 115 kB
jpeg | 42 kB

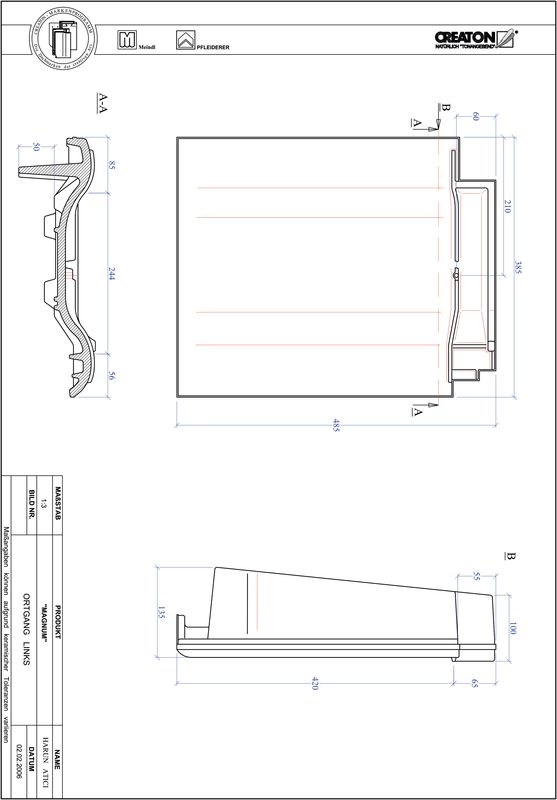

Proizvod CAD file MAGNUM rubni lijevi OGL
pdf | 107 kB
dwg | 118 kB
jpeg | 43 kB

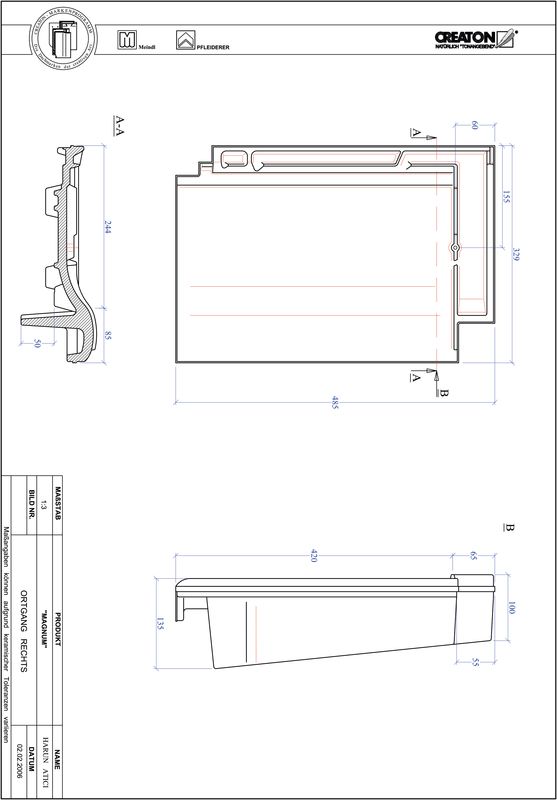

Proizvod CAD file MAGNUM rubni desni OGR
pdf | 107 kB
dwg | 121 kB
jpeg | 43 kB

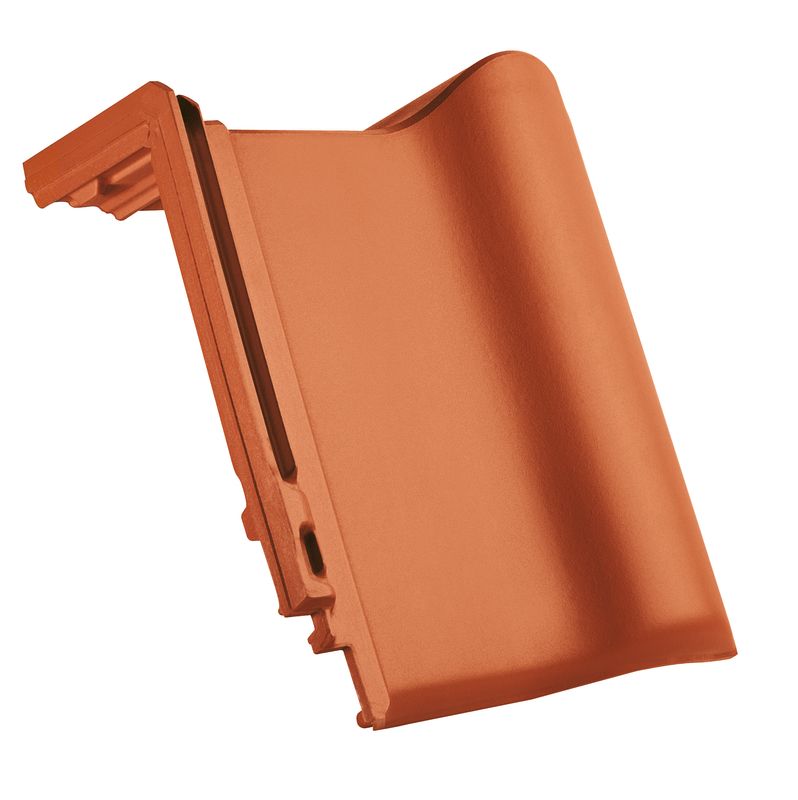

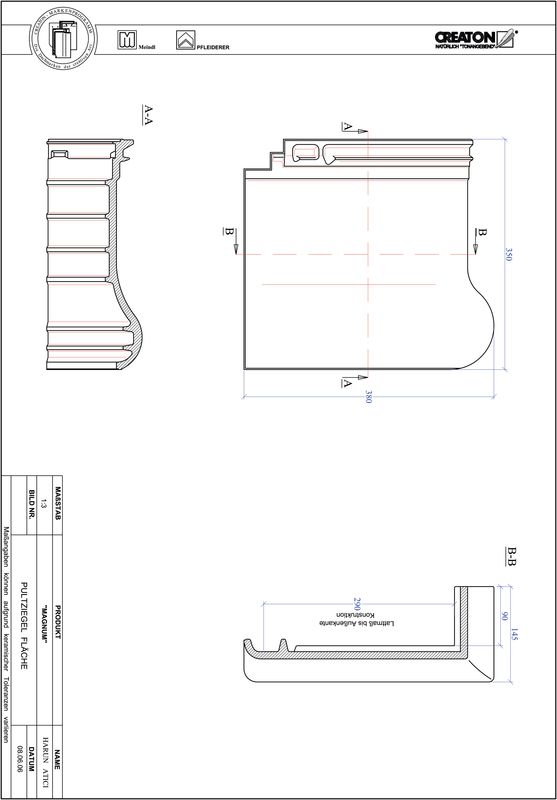

Proizvod CAD file MAGNUM pult crijep PULTFLA
pdf | 109 kB
dwg | 113 kB
jpeg | 41 kB

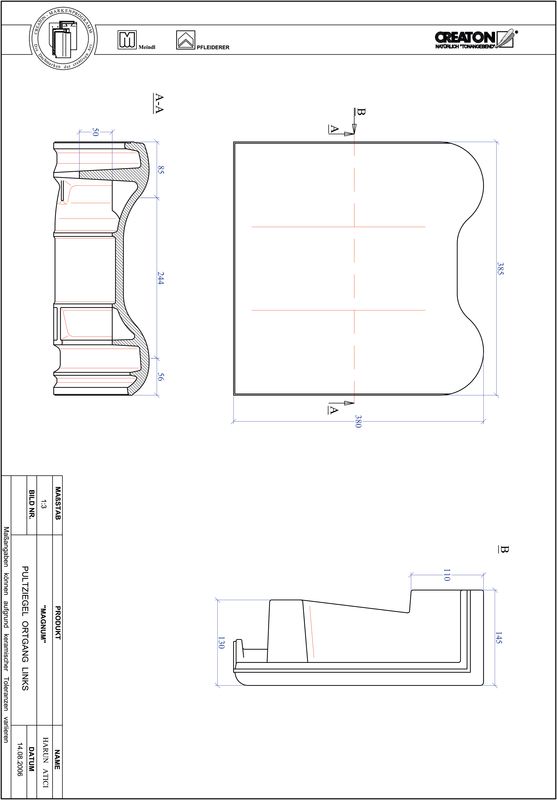

Proizvod CAD file MAGNUM pult crijep rubni lijevi PULTOGL
pdf | 103 kB
dwg | 107 kB
jpeg | 40 kB

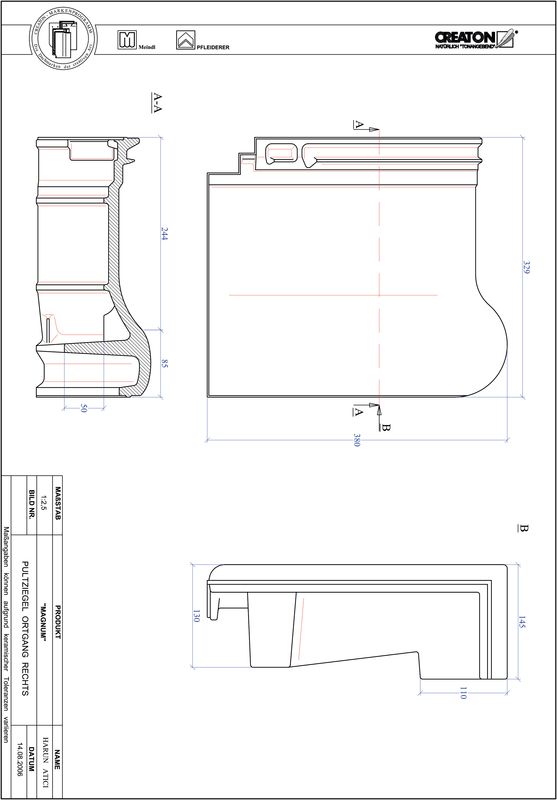

Proizvod CAD file MAGNUM pult crijep rubni desni PULTOGR
pdf | 103 kB
dwg | 111 kB
jpeg | 44 kB

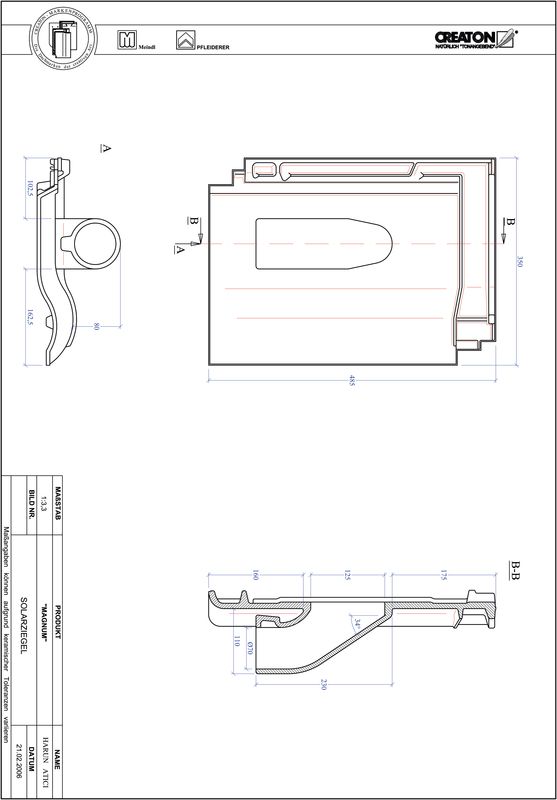

Proizvod CAD file MAGNUM prolaz cijevi solarnog kolektora SOLAR
pdf | 111 kB
dwg | 123 kB
jpeg | 43 kB

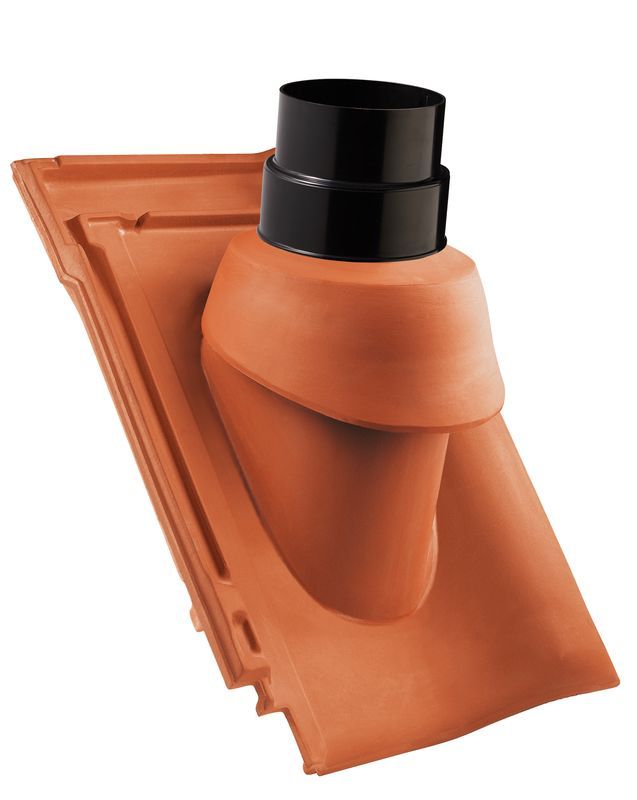

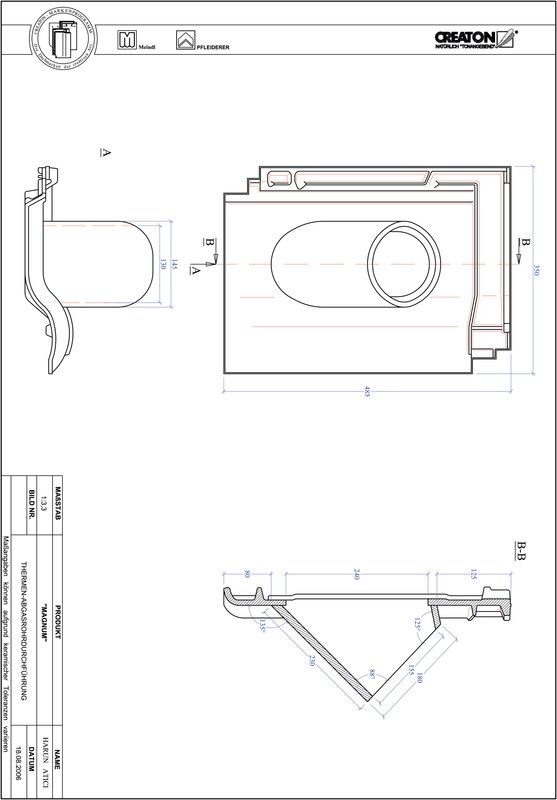

Proizvod CAD file MAGNUM dimovodni crijep THERME
